옥토모 '듀얼 LFO' 모듈의 빌드가이드 입니다.
듀얼 LFO는 SMD Pre-soldered 방식으로 제작되었으며 모든 정밀한 SMD 부품(IC칩, 저항 등)은 이미 사전 납땜된 상태로 출고됩니다.
DIY 키트 조립 시 사용자는 잭, 포텐시오미터, 스위치, LED, 트리머, 파워 소켓 등 쓰루홀(Thru-hole) 부품만 직접 납땜하여 완성할 수 있습니다.
DIY 키트 경험, 납땜에 대한 경험이 전혀 없으신 분들은 옥토모 DIY 자료실에 '납땜하는 방법' 포스팅을 참고해 주세요. (또는 포털사이트를 검색을 통해 다양한 정보를 찾으실 수 있습니다.)
빌드가이드를 잘 참고하시면서 안전하고 즐거운 DIY 되시길 바랍니다.
*빌드중에 막히는 부분이 있거나 이해가 안되는 점이 있으시면 댓글로 문의해주세요.

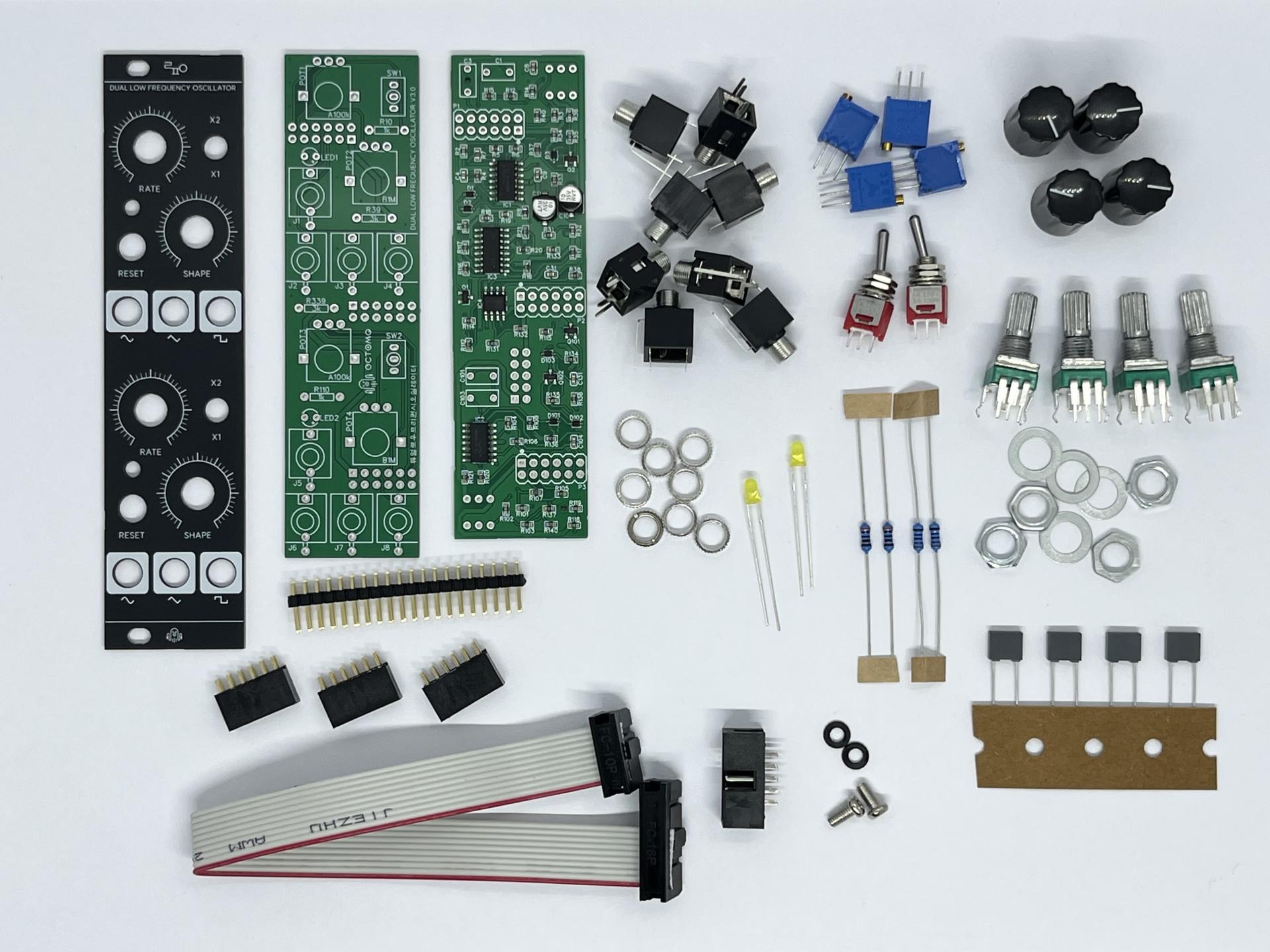

0.구성품
| 부품 리스트 |
|---|
| 부품 | 수량 | 번호 | 장착 위치 |
| 프론트 패널 | 1 |
|
|
| 컨트롤 보드 | 1 |
|
|
| 메인 보드 | 1 |
|
|
| 핀해더 (2X20) | 1 | P1, P2, P3 | 컨트롤 보드 뒷면 |
| 핀소켓 (2X6) | 3 | P1, P2, P3 | 메인 보드 앞면 |
| 필름 캐패시터(22nF) | 4 | C1, C3, C101, C103 | 메인보드 앞면 |
| 10pin 파워 소켓 | 1 | PWR | 메인 보드 뒷면 |
| 트리머 | 4 | R11, R13, R111, R113 | 메인 보드 뒷면 |
| 저항 (820Ω) | 2 | R10, R110 | 컨트롤 보드 앞면 |
| 저항 (3k) | 2 | R39, R339 | 컨트롤 보드 앞면 |
| LED | 2 | LED1, LED2 | 컨트롤 보드 앞면 |
| 포텐시오미터 (A100k) | 2 | POT1, POT3 | 컨트롤 보드 앞면 |
| 포텐시오미터 (B1M) | 2 | POT2, POT4 | 컨트롤 보드 앞면 |
| 토글 스위치 | 2 | SW1, SW2 | 컨트롤 보드 앞면 |
| 3.5mm Jack(소켓), 너트 | 8 | J1 ~ 8 | 컨트롤 보드 앞면 |
| 노브 캡 | 4 |
|
|
| 16 to 10pin 파워 케이블 | 1 |
|
|
| 3mm 유로랙용 나사 & 와셔 | 2 |
|
|

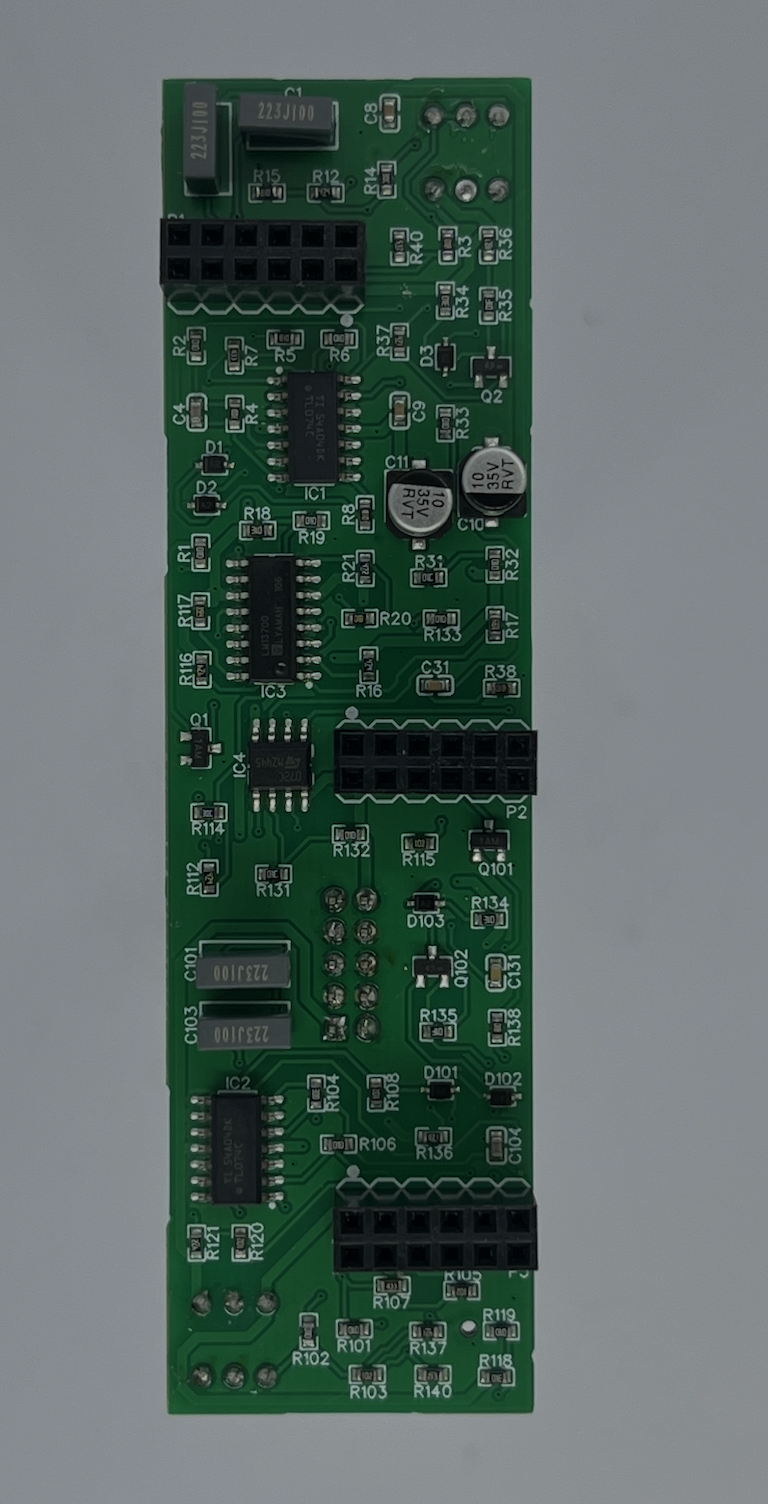

1. 캐패시터

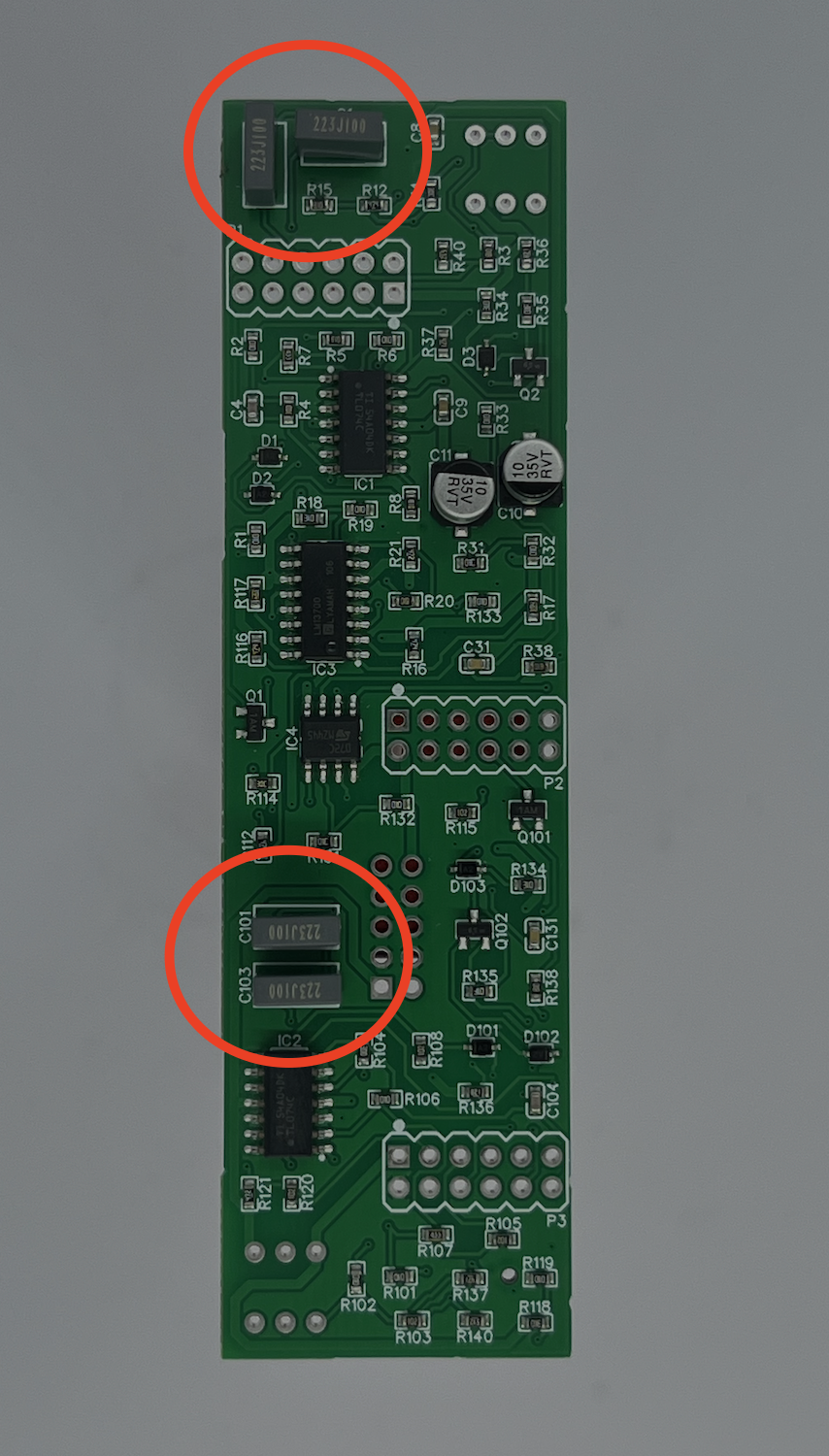

메인 보드 앞면 C1, C3, C101, C103에 캐패시터(22nF)를 올린 뒤, 보드를 뒤집어 납땜합니다.
NOTE : 필름 캐패시터는 극성이 없으므로 방향에 상관없이 끼웁니다.
[PART 1] 커넥터

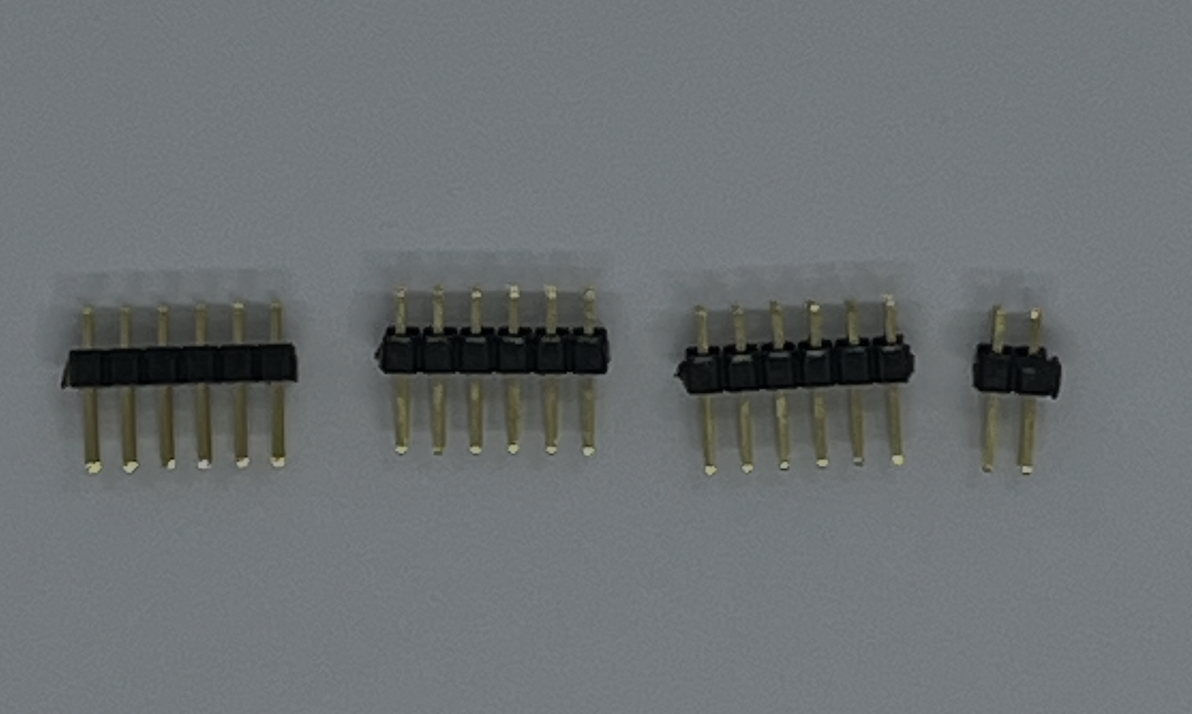

1. 핀헤더 분리
제공된 2X20 핀헤더를 2X6 사이즈 3개로 분리해둡니다. (남은 2X2는 사용하지 않습니다.)
NOTE : 칸수가 맞는지 잘 확인해주세요. 핀헤더는 니퍼나 손을 이용해 분리할 칸에 맞춰 힘을 주면 쉽게 분리됩니다.
2. 메인 보드 핀소켓 납땜
메인 보드(P1, P2, P3)에 핀소켓(암) 3개를 배치한 후 납땜합니다.
NOTE: 소켓이 보드에 들뜸 없이 밀착되도록 유의하세요. 소켓이 비뚤어지거나 들뜨면 나중에 상단 보드를 결합할 때 수평이 맞지 않아 완성도가 떨어질 수 있습니다.
3. 컨트롤 보드 핀헤더 정렬
방금 납땜한 소켓 구멍에 처음에 분리해 둔 2x6 핀헤더(수) 3개를 꽂은 후. 그 위에 컨트롤 보드를 덮어 핀헤더가 구멍을 통과하도록 자리를 잡습니다.

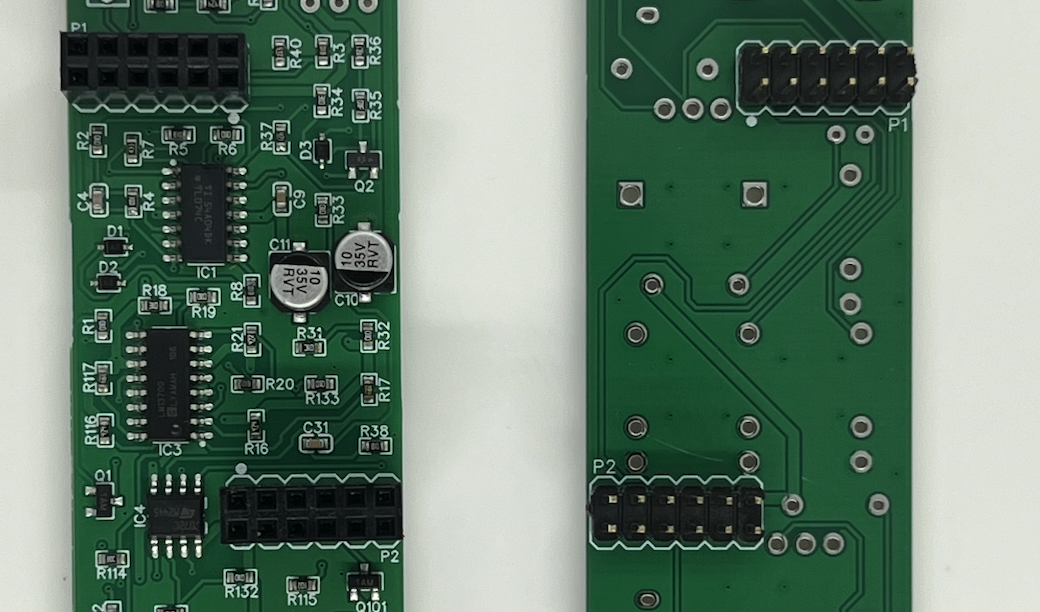

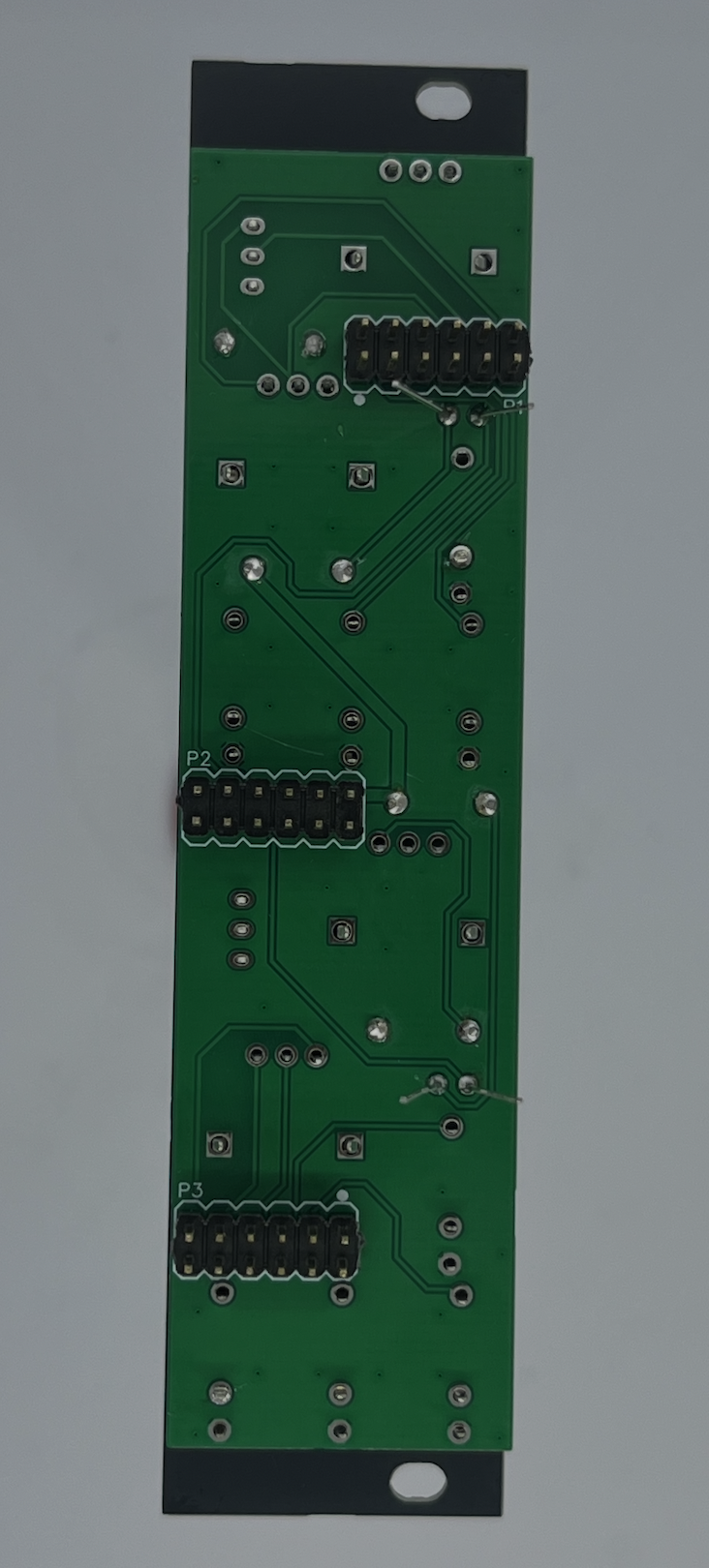

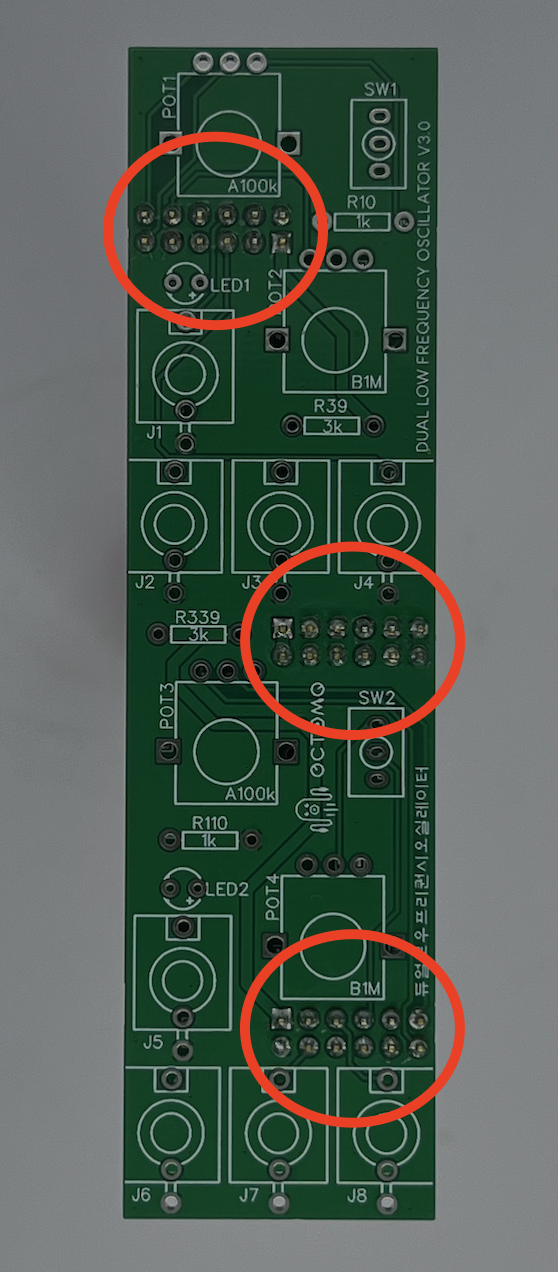

4. 컨트롤 보드 핀헤더 납땜
두 보드가 평행하게 잘 맞물렸는지 확인 후, 컨트롤 보드 쪽 P1, P2, P3 핀들을 모두 납땜합니다.
NOTE: 두 보드가 서로 평행하게 잘 정렬되어야 추후 두 보드를 결합할 때 정밀하게 맞물립니다.
5. 보드 분리 및 확인
양쪽 보드의 연결부 납땜이 모두 끝났다면, 두 보드를 수직방향으로 천천히 잡아당겨 핀소켓과 핀헤더를 분리합니다.
두 보드를 잇는 커넥터가 완성되었습니다. 이제 각 보드별 작업을 시작합니다.
[PART 2] 메인 보드 뒷면
1. 메인 보드 전면 캐패시터는 이전 단계에서 이미 납땜이 완료되었으므로 보드 뒷면에 남은 부품들을 조립합니다.

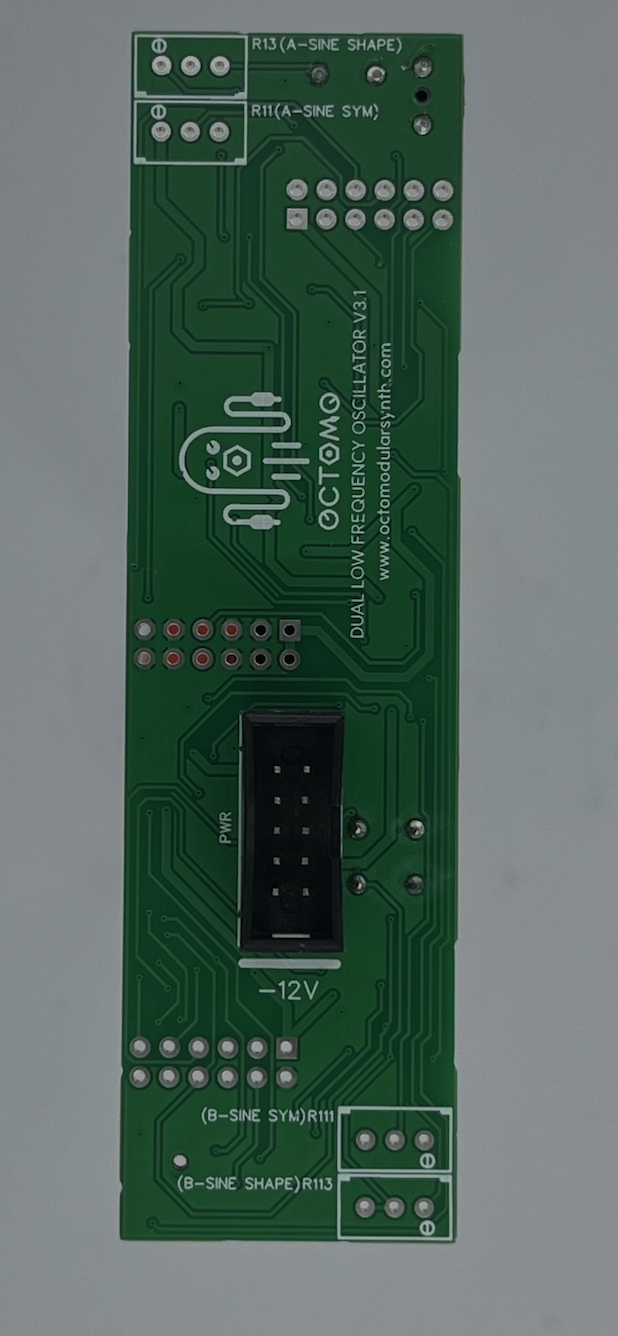

2. 전원 소켓
메인 보드 뒷면에 전원 소켓을 PWR에 올린 뒤, 보드를 뒤집어 납땜합니다.
NOTE: 소켓의 파인 홈 방향이 보드의 실크스크린과 일치하는지 확인하세요.

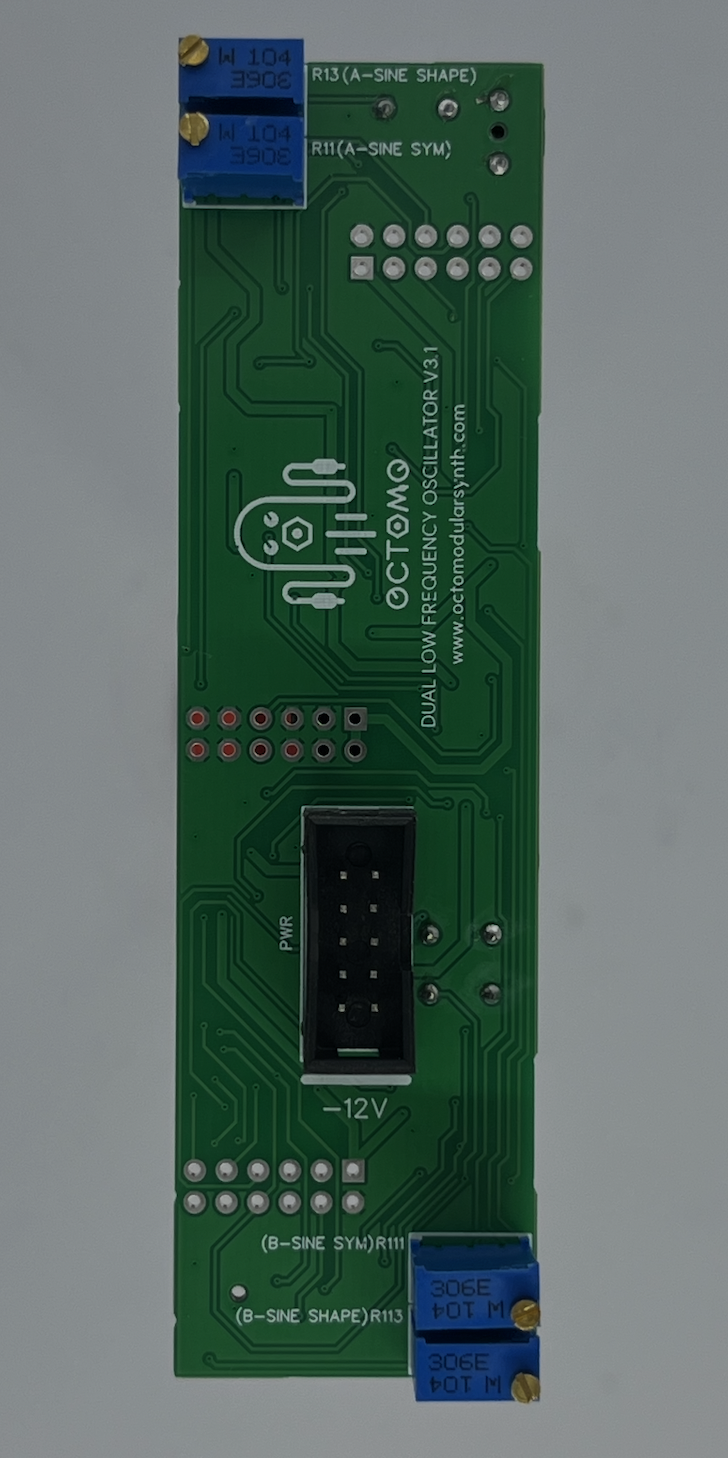

3. 트리머
메인 보드 뒷면 R11, R13, R111, R113에 트리머 4개를 올린 뒤, 보드를 뒤집어 납땜합니다.
NOTE: 트리머의 조절 나사 방향이 보드에 그려진 실크스크린과 일치하는지 확인하세요.
메인 보드 조립이 완성되었습니다.
[PART 3] 컨트롤 보드

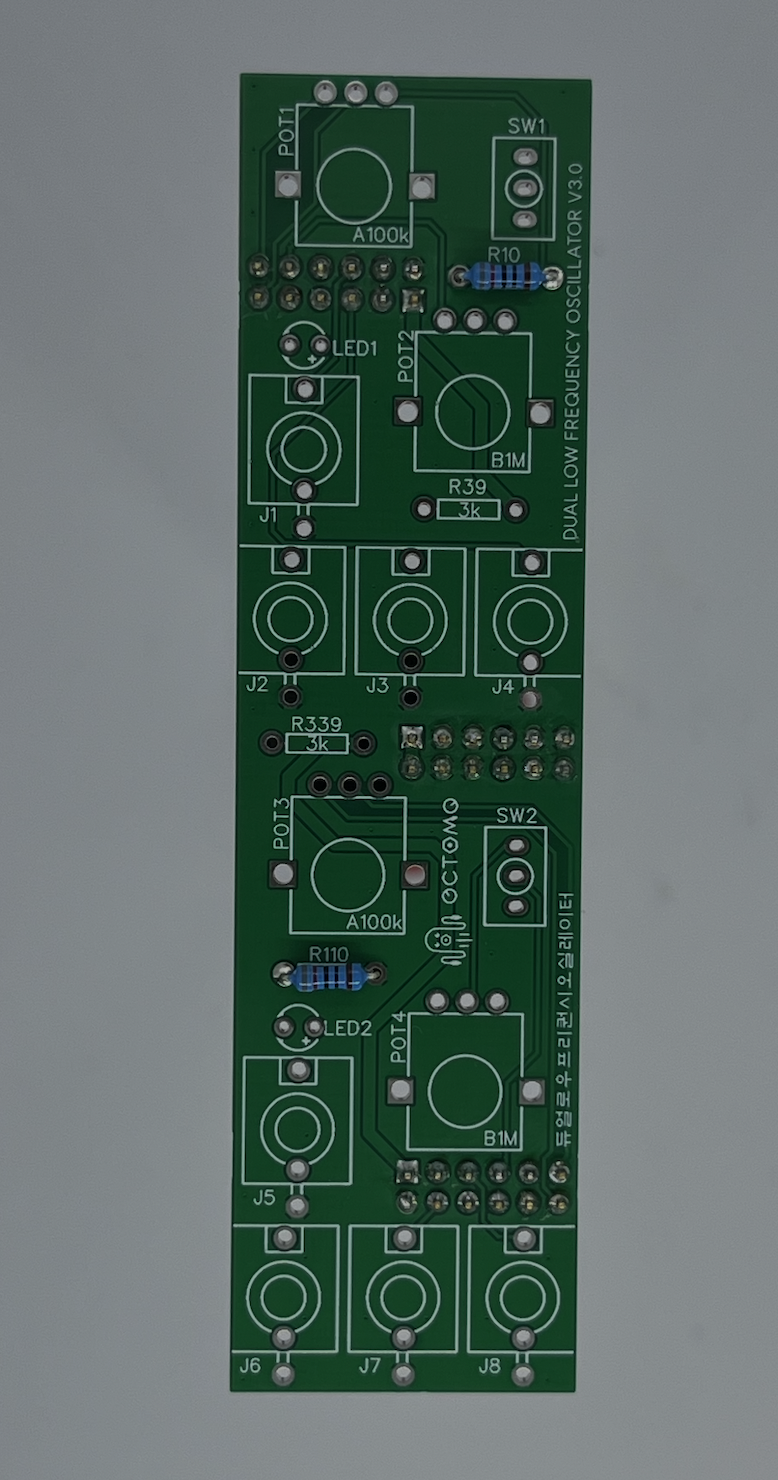

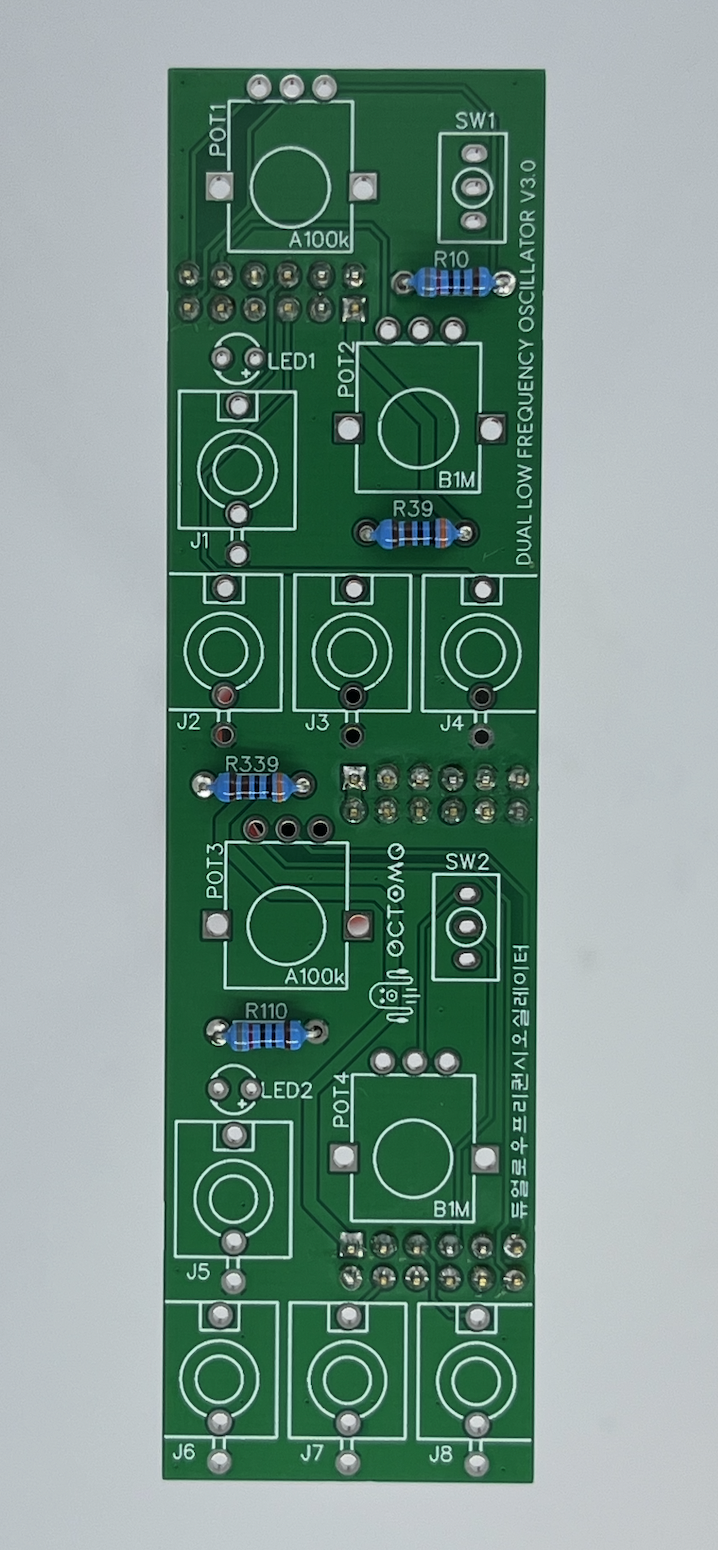

1. 저항 820Ω
820Ω 저항의 다리를 구부려 R10, R110에 끼웁니다.
NOTE : 저항은 극성이 없으므로 방향에 상관없이 끼웁니다.
2. 저항 3k
3k 저항을 R39, R339에 끼웁니다.
모든 저항이 제자리에 있는지 확인한 후 PCB를 뒤집어 납땜을 합니다.
납땜 후 다리를 니퍼로 잘라 정리합니다.

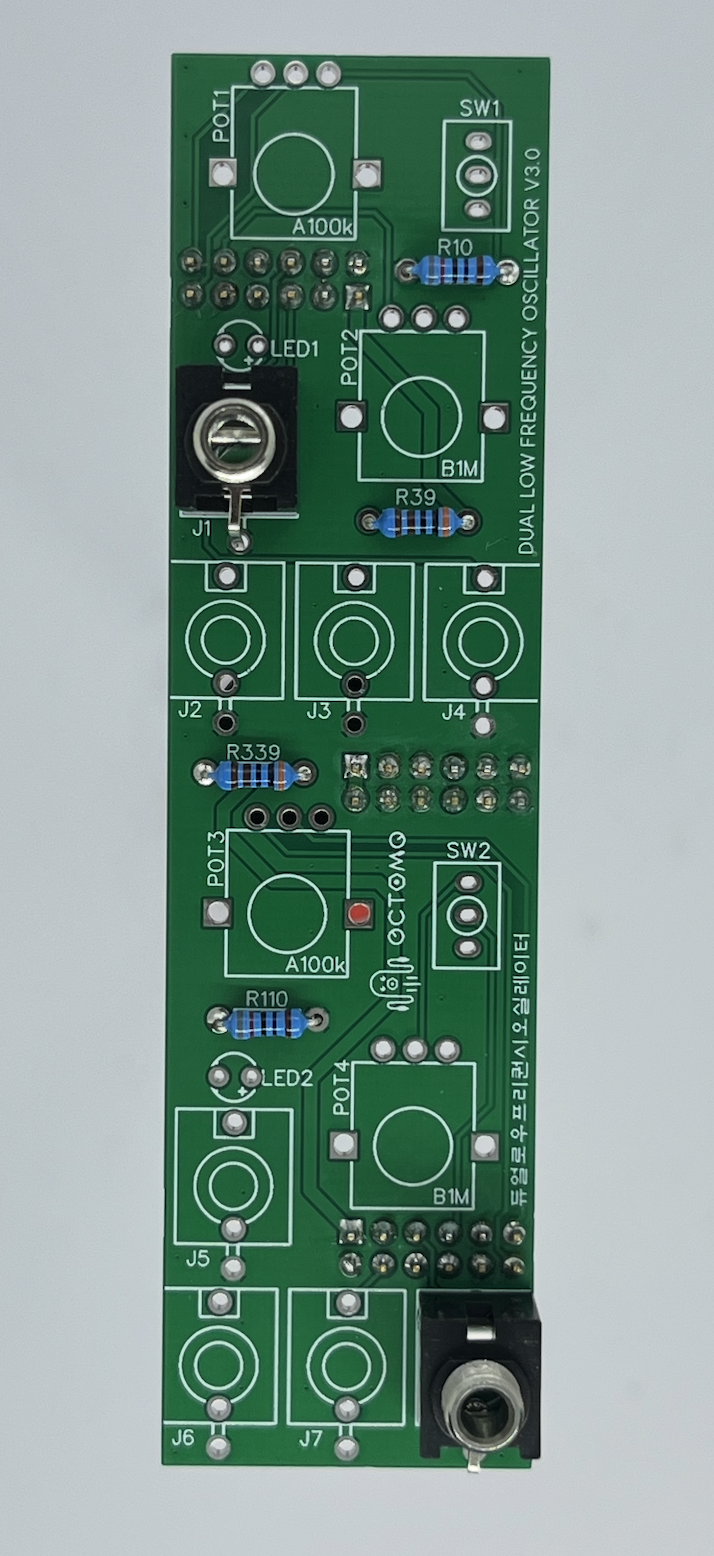

4. 패널 고정용 부품 가납땜
보드 앞면의 J1, J8, 위치에 잭 소켓을 꽂아주세요.
부품이 들뜨지 않게 밀착시킨 후, 보드를 뒤집어 각 소켓의 가운데 핀 1개씩만 먼저 납땜하여 자리를 잡습니다.
NOTE: 위, 아래 배치된 잭을 먼저 고정해두면 이후 나머지 부품들을 모두 올리고 보드를 뒤집을 때 부품이 쏟아지지 않게 지지해 주는 역할을 합니다.

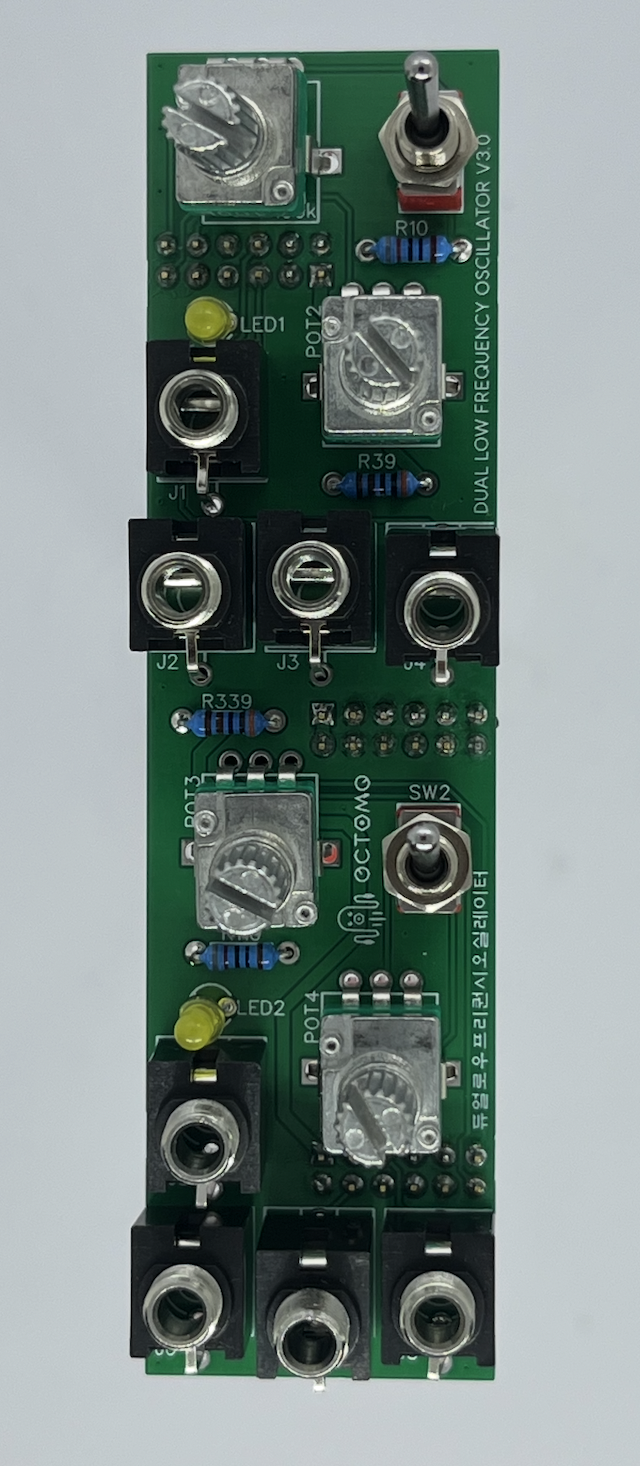

6. 모든 부품 배치
남은 부품들을 모두 컨트롤 보드 앞면에 올립니다. (주의: 아직 납땜하지 마세요!)
- A100k 포텐시오미터 2개 : POT1, POT3 (나사/와셔가 체결되어 있다면 분리 후 배치하세요.)
- B1M 포텐시오미터 2개 : POT2, POT4 (나사/와셔가 체결되어 있다면 분리 후 배치하세요.)
- 스위치(Switch) 2개 : SW1, SW2 (와셔 1개만 남겨둔 상태로 배치하세요.)
- 남은 잭 소켓 6개 : J2 ~ J7
- LED 2개 : LED1, LED2 (긴 다리가 [+] 방향입니다.)
NOTE: 모든 부품이 제자리에 위치했는지 확인해 주세요. 특히 A100k와 B1M 포텐시오미터가 각각 제자리에 위치했는지, LED의 극성 등을 다시 한번 확인해주세요. 납땜한 후에는 교체가 어려우니 모든 부품이 보드에 들뜸 없이 밀착되도록합니다.
7. 패널 임시 고정
부품이 배치된 상태에서 프론트 패널을 덮고, 이전에 납땜해둔 J1, J8의 너트를 체결한 후 패널과 PCB가 평행한지, 들뜬 부품은 없는지 최종 확인하세요.
모든 부품의 정렬이 확인되었다면, 나머지 모든 잭 소켓의 너트를 체결하여 패널에 완전히 고정합니다.

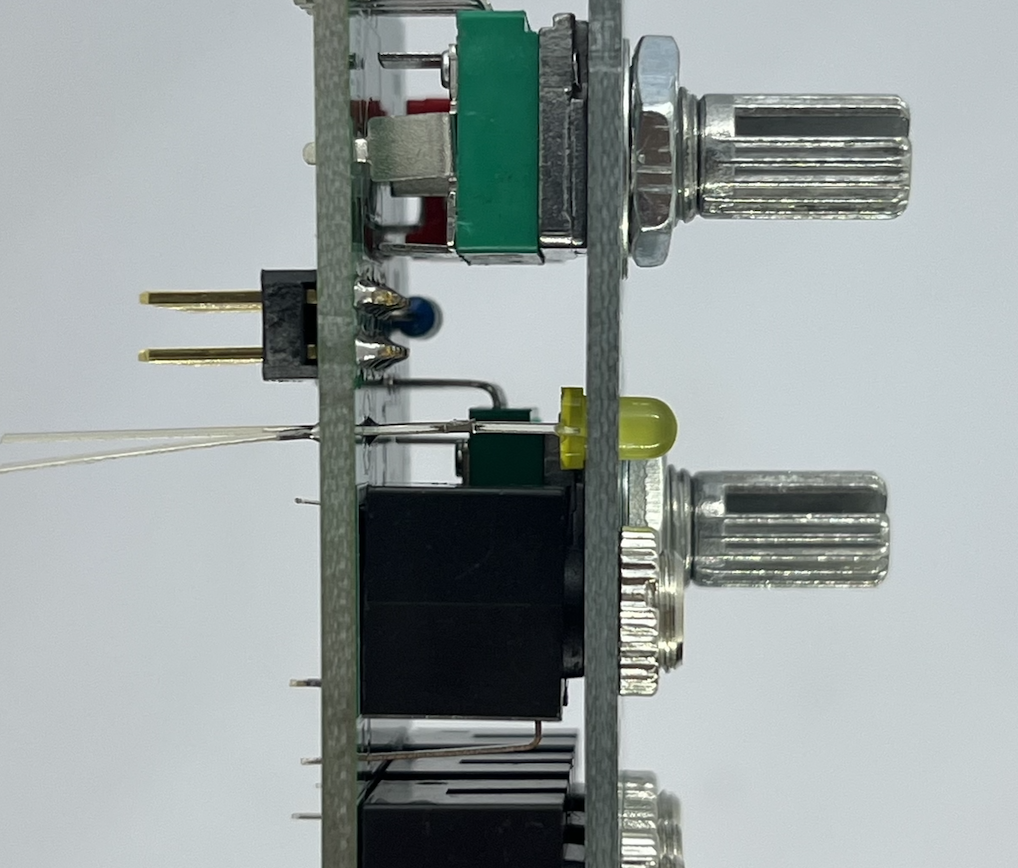

8. LED 높이 조정 및 납땜
패널 구멍에 끼워진 LED가 원하는 높이만큼 돌출되도록 맞춘 뒤, 부품이 들뜨지 않게 보드 뒷면에서 다리를 양옆으로 접어 고정하고 납땜합니다.
컨트롤 보드에 배치된 모든 부품의 나머지 패드들을 빠짐없이 납땜합니다.
컨트롤 보드 조립이 완료되었습니다.
[PART 4] 최종 결합

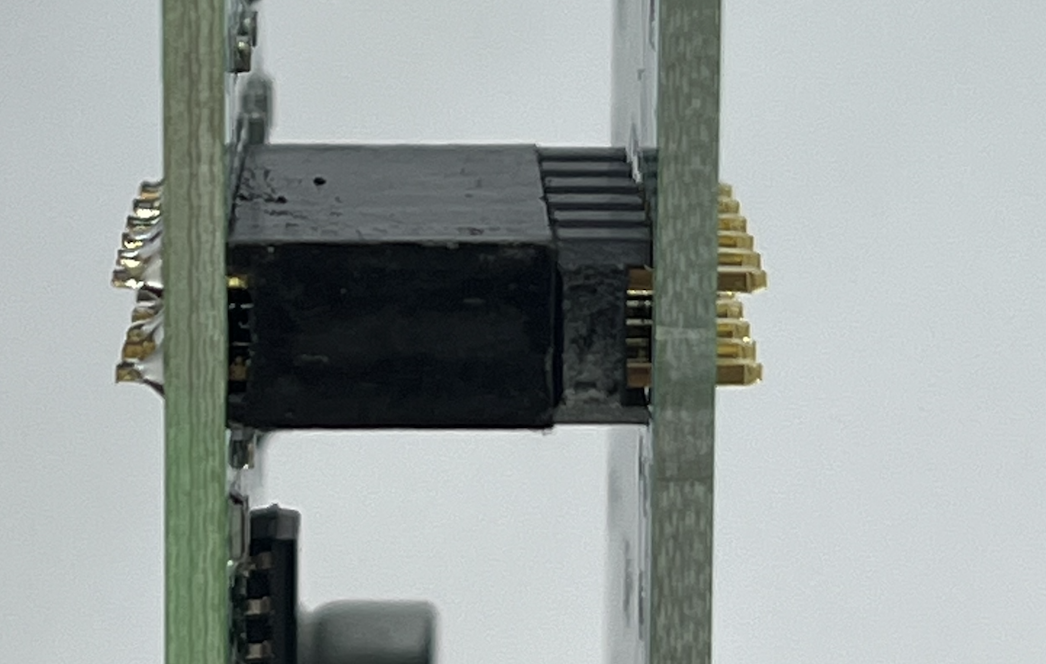

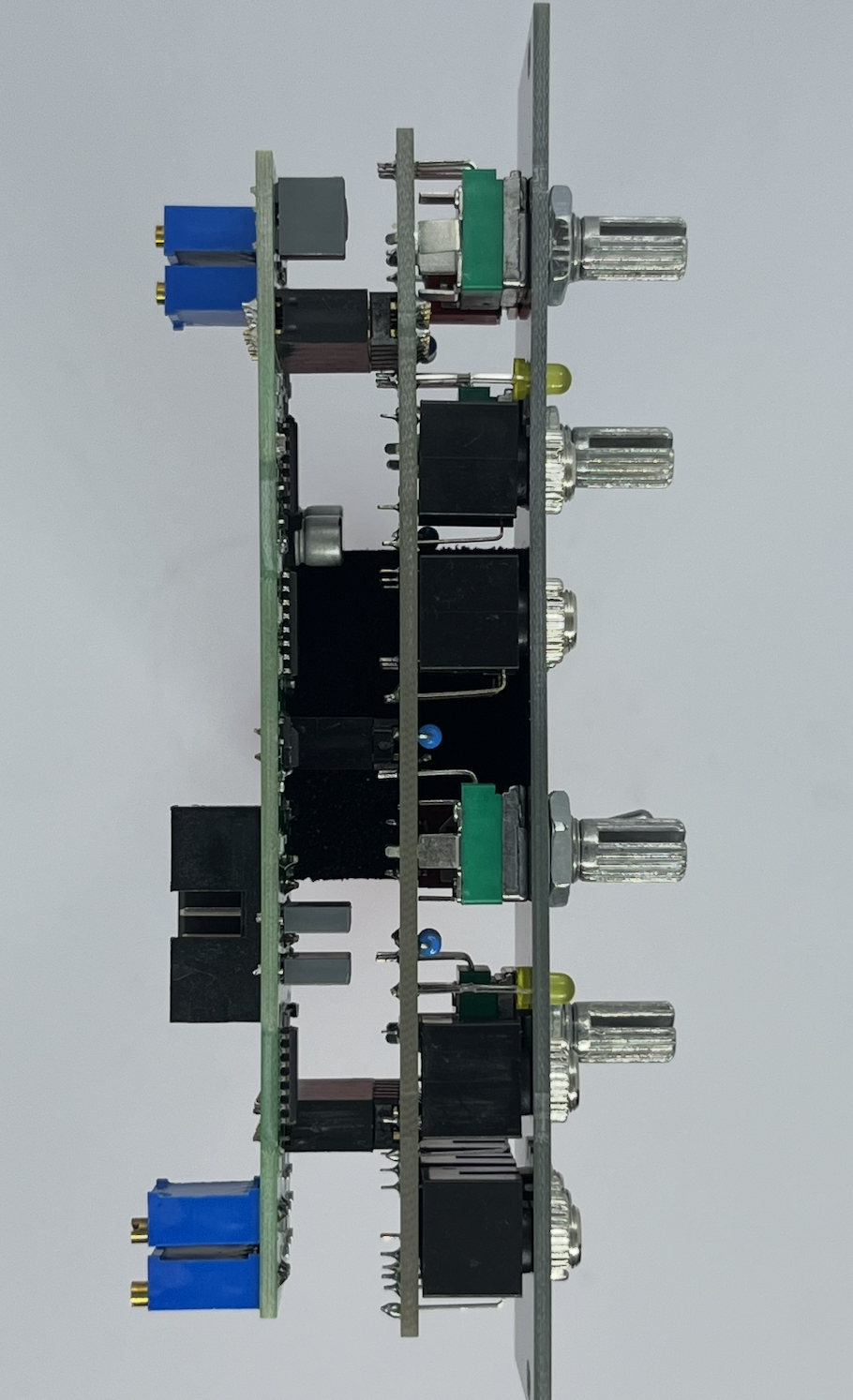

1. 보드 결합
메인 보드와 컨트롤 보드의 커넥터 위치를 맞춰 수직으로 결합합니다.

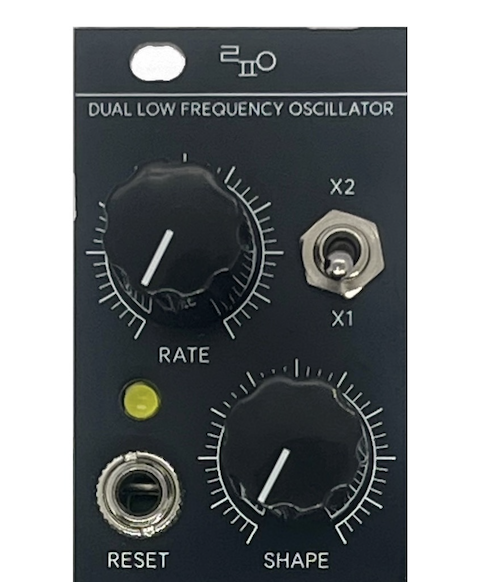

2. 노브 캡 장착
모든 포텐시오미터를 시계 반대 방향(CCW) 끝까지 돌려둡니다. 노브 캡의 일자 표시를 시작점에 맞춰 끼운 뒤, 회전 범위가 적절한지 확인합니다.
끝.
수고하셨습니다.

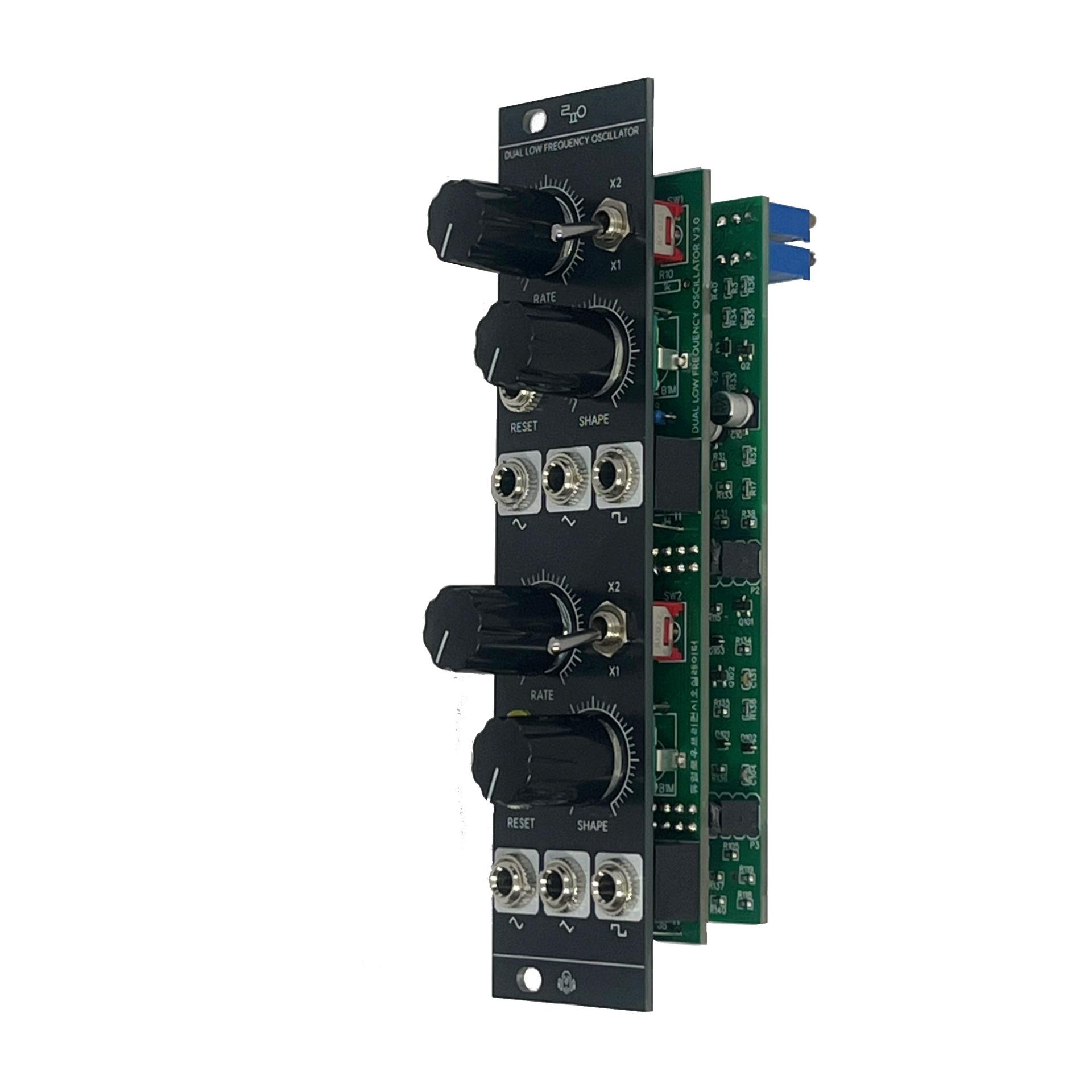

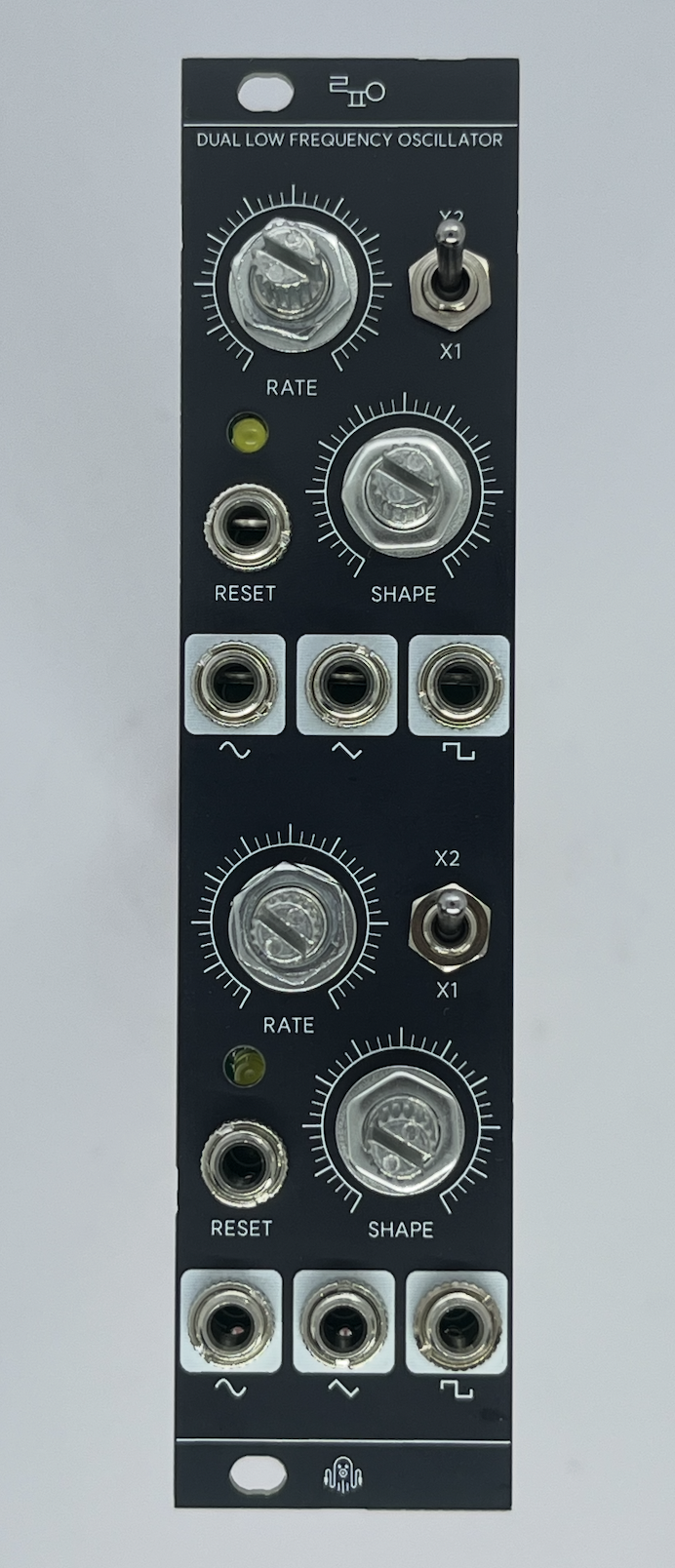

옥토모 듀얼 LFO가 완성되었습니다!
모듈 빌드와 관련된 내용은 octomodularsynth@gmail.com 으로 문의해주세요.
