[빌드가이드] 4X4 메트릭스 믹서 - DIY kit

옥토모 '4X4 메트릭스 믹서' 모듈의 빌드가이드 입니다.

4X4 메트릭스 믹서는 SMD Pre-soldered 방식으로 제작되었으며 모든 정밀한 SMD 부품(IC칩, 저항 등)은 이미 사전 납땜된 상태로 출고됩니다.

DIY 키트 조립 시 사용자는 잭, 포텐시오미터, 스위치 등 쓰루홀(Thru-hole) 부품만 직접 납땜하여 완성할 수 있습니다.

DIY 키트 경험, 납땜에 대한 경험이 전혀 없으신 분들은 옥토모 DIY 자료실에 '납땜하는 방법' 포스팅을 참고해 주세요. (또는 포털사이트를 검색을 통해 다양한 정보를 찾으실 수 있습니다.)

빌드가이드를 잘 참고하시면서 안전하고 즐거운 DIY 되시길 바랍니다.

*빌드중에 막히는 부분이 있거나 이해가 안되는 점이 있으시면 댓글로 문의해주세요.

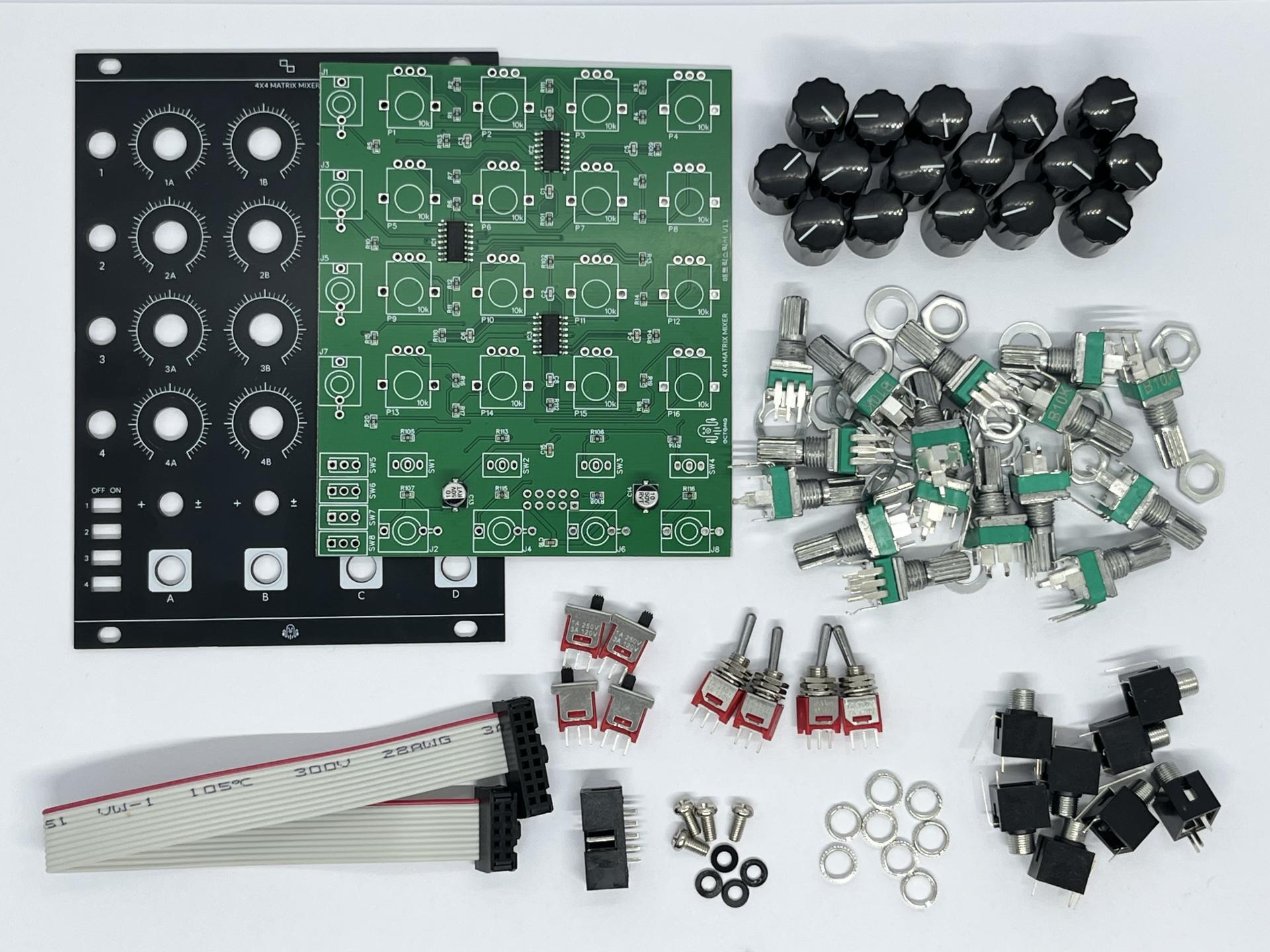

0.구성품

1. 패널 고정용 부품 가납땜

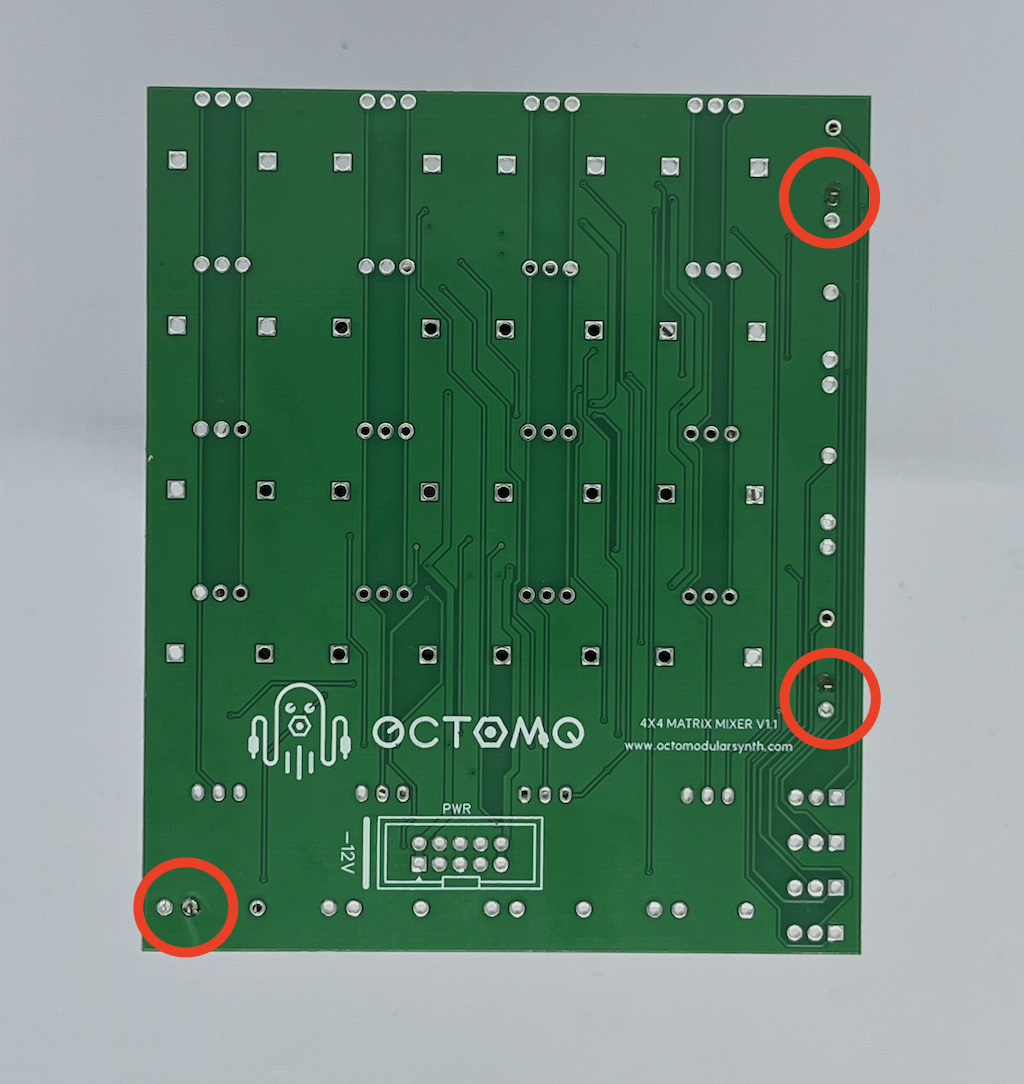

보드 앞면의 J1, J7, J8 위치에 잭 소켓을 꽂아주세요.

보드를 뒤집어 부품이 들뜨지 않게 밀착시킨 후, 각 소켓의 가운데 핀 1개씩만 먼저 납땜하여 자리를 잡습니다.

NOTE: 이후 나머지 부품들을 모두 올리고 보드를 뒤집을 때 부품이 쏟아지지 않게 지지해 주는 역할을 합니다.

2. 전원 소켓 납땜

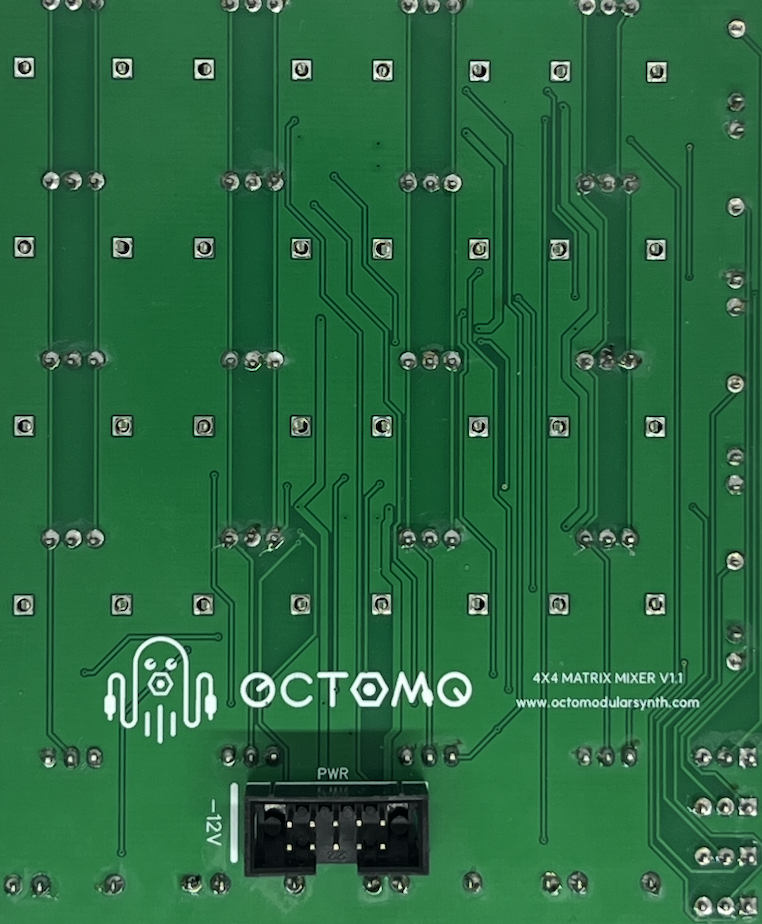

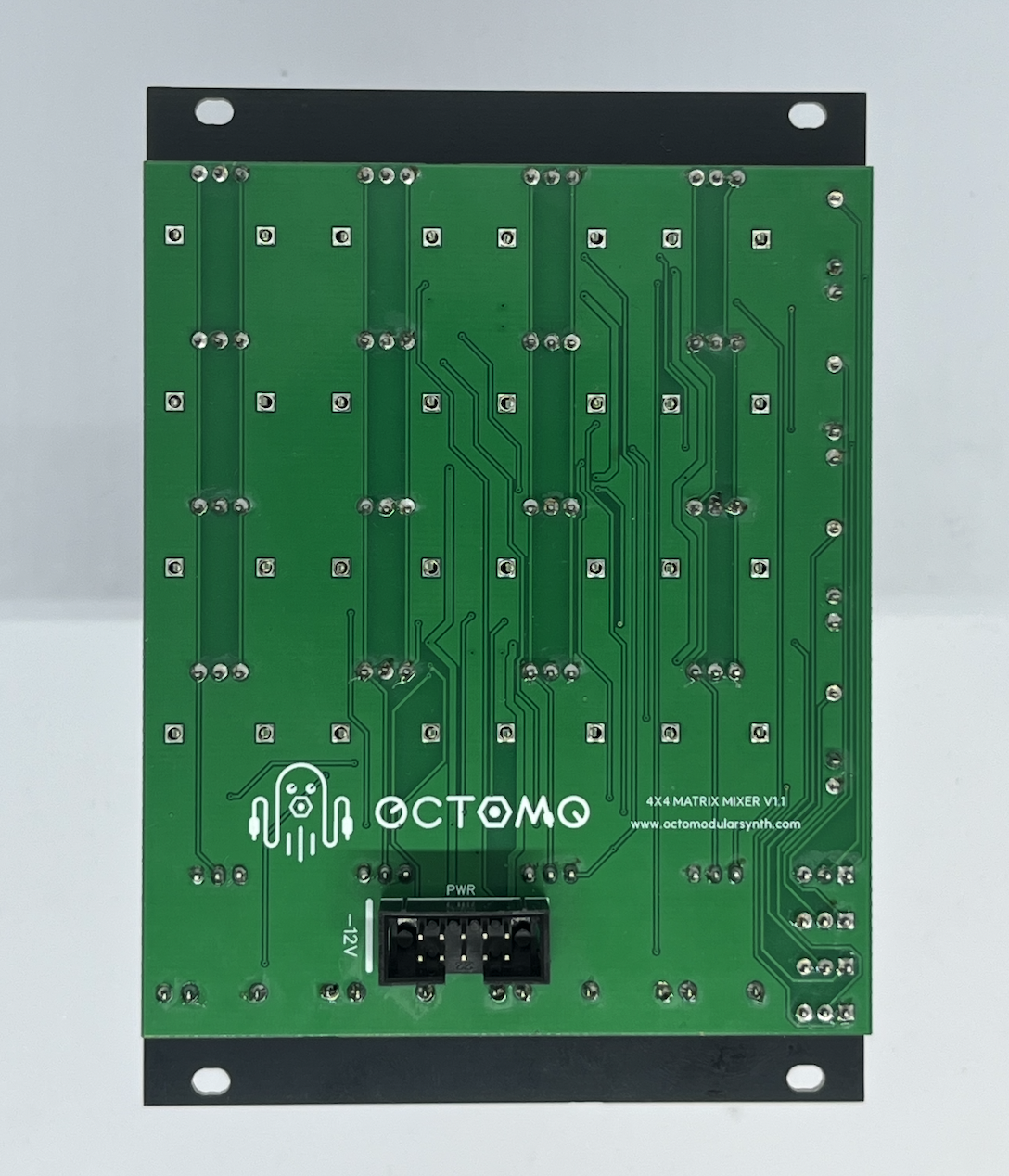

보드 뒷면의 전원 소켓(PWR) 위치에 10핀 소켓을 올린 후, 부품이 보드 뒷면에 뜨지 않게 밀착시킨 상태에서 보드를 뒤집어 앞면의 핀들을 납땜합니다.

NOTE: 소켓의 파인 홈 방향이 보드의 실크스크린과 일치하는지 확인하세요.

3. 나머지 부품 배치

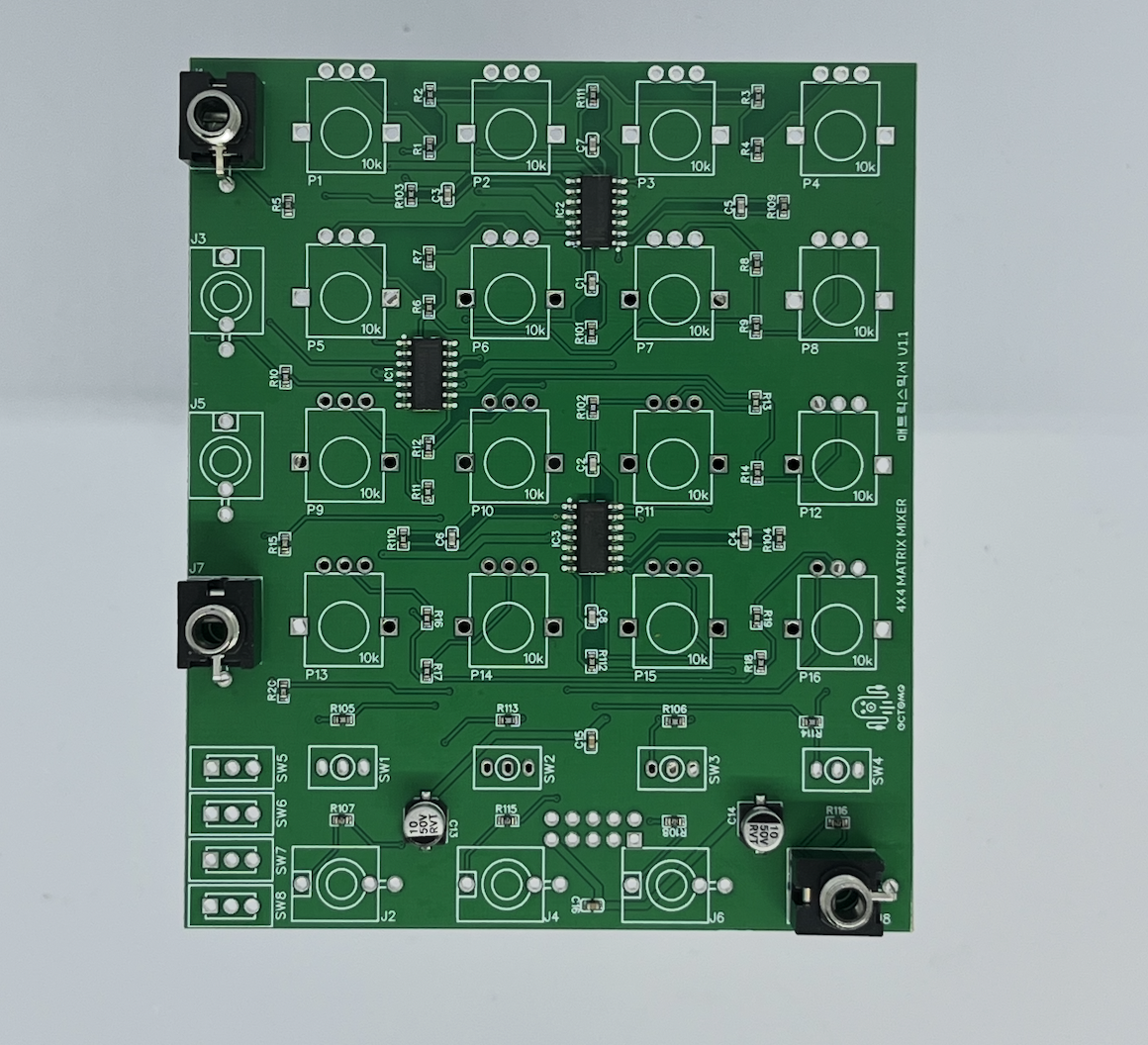

보드 앞면의 정해진 위치에 남은 부품들을 모두 올립니다. (주의: 아직 납땜하지 마십시오.)

• 포텐시오미터 (16개): POT 1 ~ 16
• 잭 소켓 (남은 5개): J2 ~ 6
• 토글 스위치 (4개): SW1 ~ SW4 (하단 출력부) 토글 스위치의 너트 2개 중 1개와 와셔는 제거합니다. (너트 1개만 몸체에 남겨두며, 제거한 너트는 나중에 패널 고정 시 사용합니다. 와셔는 사용하지 않습니다.)
• 슬라이드 스위치 (4개): SW5 ~ SW8 (좌측 입력 온오프용)

4. 패널 결합 및 임시 고정

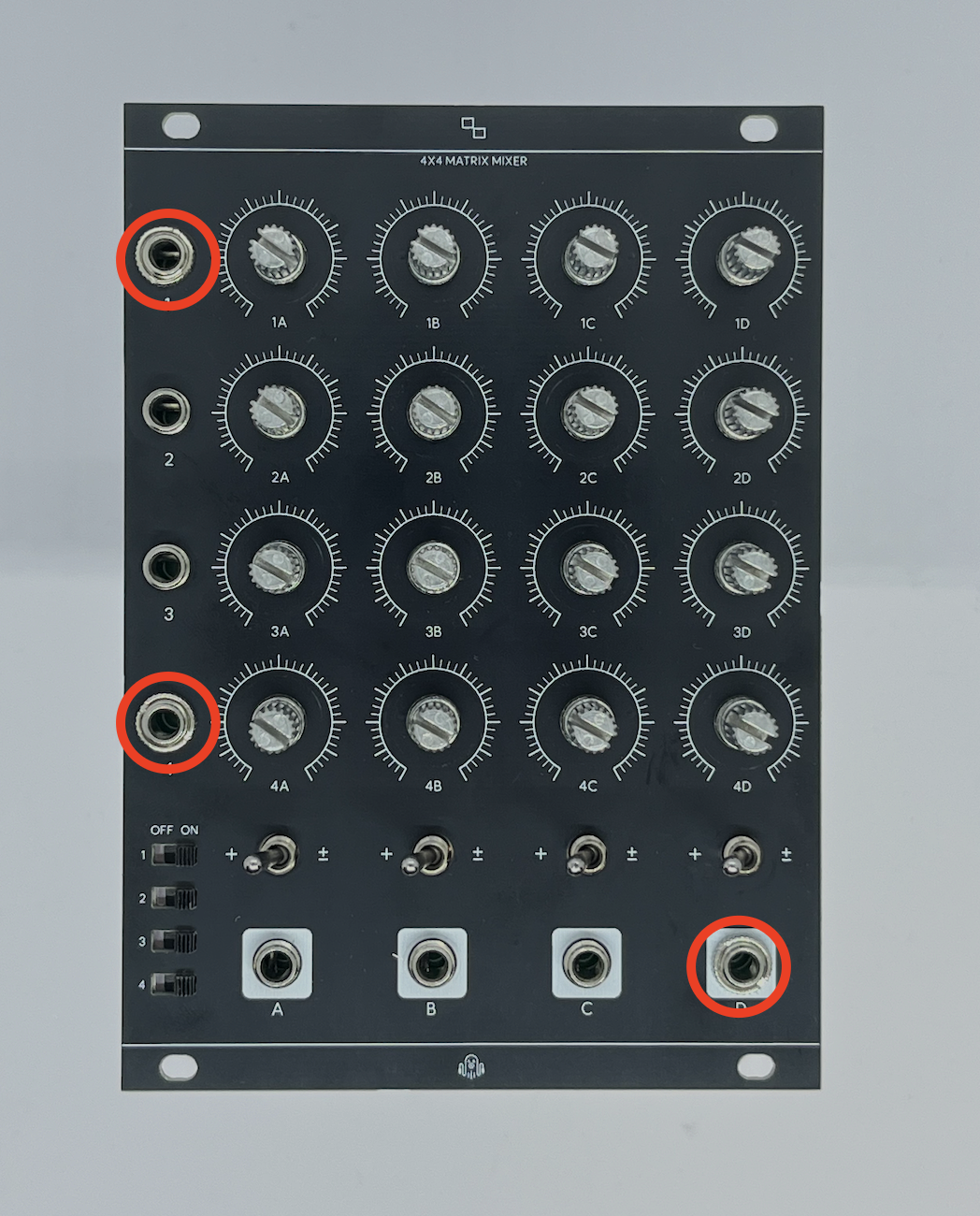

부품의 축이 패널 구멍에 잘 맞도록 프론트 패널을 천천히 덮습니다. 보드와 패널을 손으로 잘 맞잡은 상태에서, 미리 가납땜해 두었던 J1, J7, J8의 너트를 체결하여 보드와 패널을 견고하게 밀착시킵니다.

NOTE: 패널과 보드가 들뜸 없이 평행을 이루고, 모든 부품이 패널에 밀착되었는지 확인하세요.

5. 전체 납땜

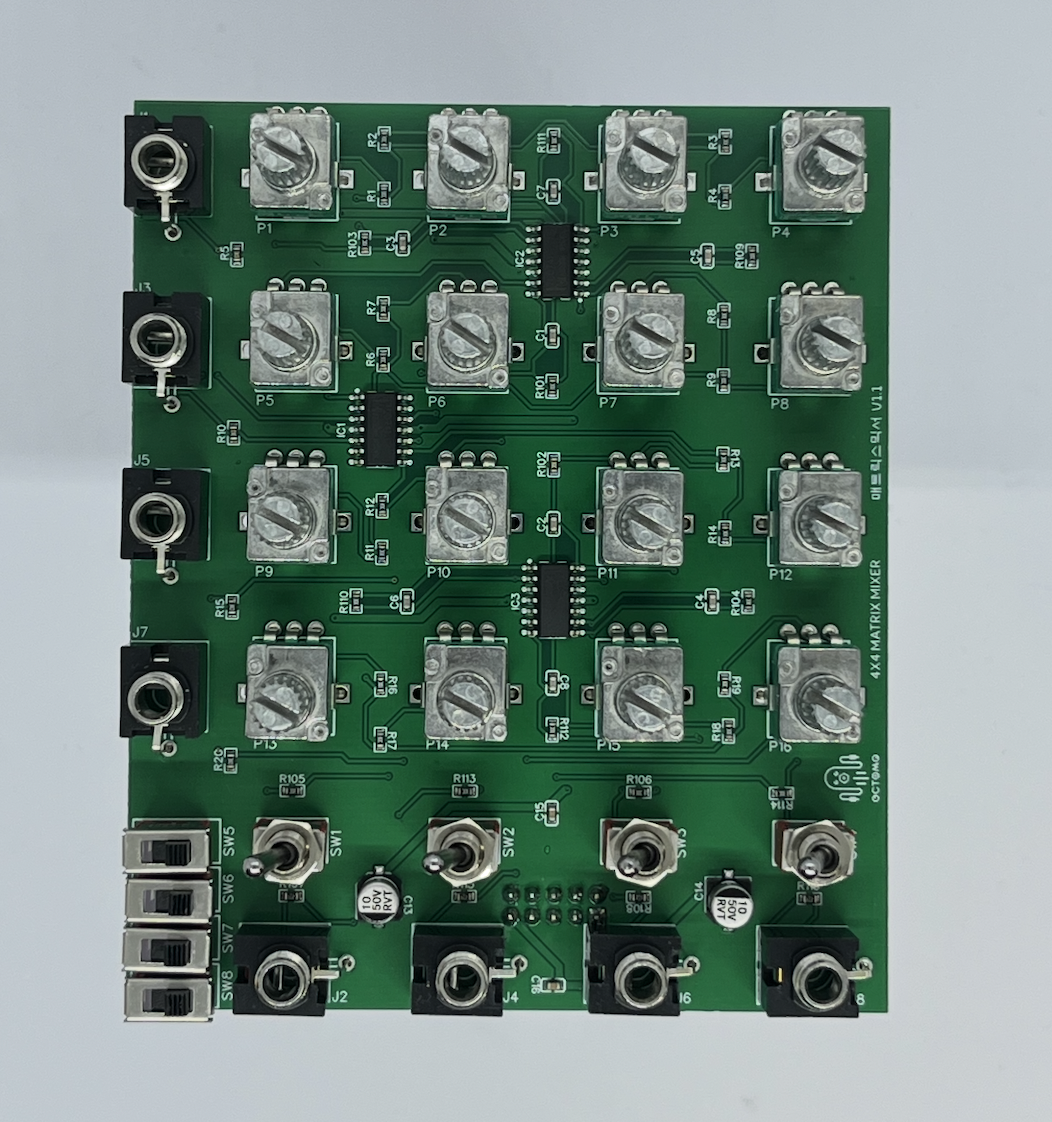

임시 고정으로 모든 부품이 패널에 안착되었다면, 보드를 뒤집어 모든 핀을 납땜합니다.

NOTE: 납땜할 핀 수가 매우 많으므로, 누락된 곳이 없도록 확인하세요.

6. 노브 캡 장착 및 정렬

패널을 다시 결합하고 모든 너트를 채결합니다.

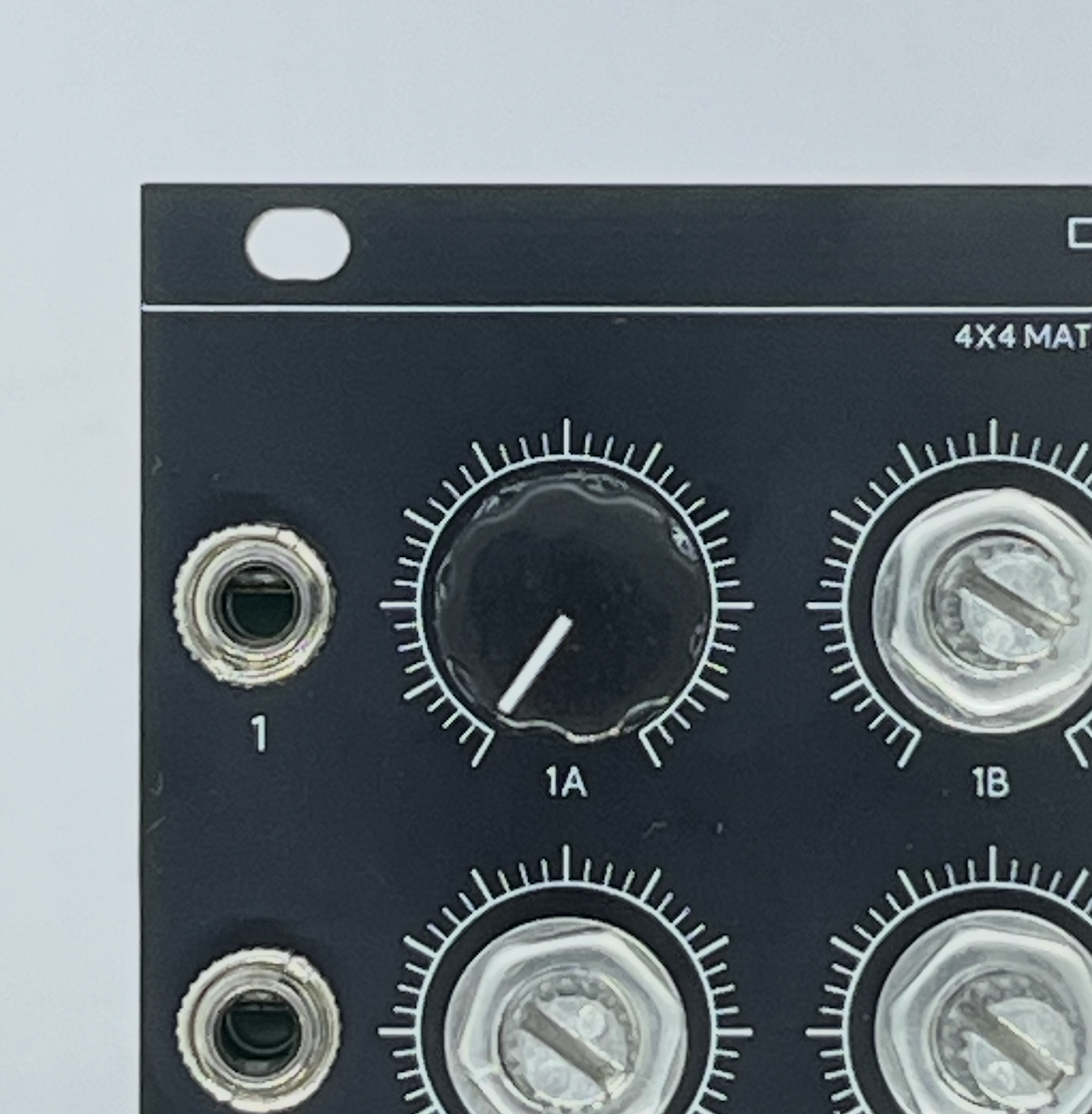

모든 포텐시오미터를 시계 반대 방향(CCW) 끝까지 돌려둔 상태에서 노브 캡의 일자 표시를 시작점에 맞춰 끼운 뒤, 회전 범위가 적절한지 확인합니다.

NOTE: 모든 컴포넌트의 너트를 체결할 때 과도한 힘으로 조이면 부품이나 패널 파손의 원인이 될 수 있으니 주의하십시오.

끝.

수고하셨습니다.

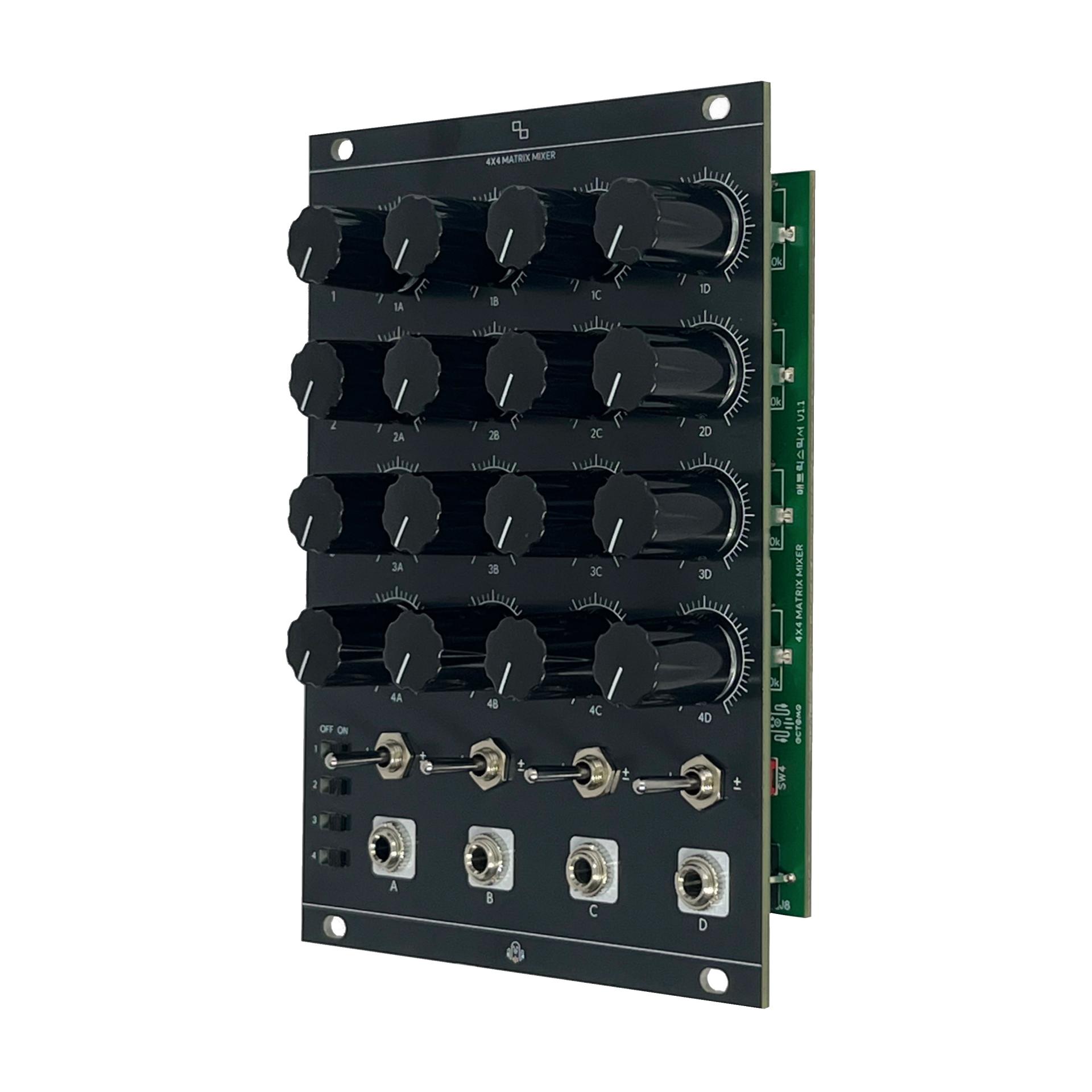

옥토모 4X4 메트릭스 믹서가 완성되었습니다!

모듈 빌드와 관련된 내용은 octomodularsynth@gmail.com 으로 문의해주세요.
