이 키트는 지난 크리스마스를 맞이하여.. 스스로에게 하사(?)했던 선물이었습니다.
당시 조립을 끝내고 작동하였으나 시간이 없어서 이제야 데이터를 업로드합니다.^^
이 모듈의 더욱 자세한 자료는 링크를 눌러주세요.
https://www.dreadbox-fx.com/antiphon/
Dreadbox 사에서 DIY Kit으로만 한정수량 출시한 ANTIPHON 은 무려 8 채널 (사인파) 가산 합성 오실레이터입니다.
심지어 필터와 스프링 리버브까지 포함되어있는 엄청난 키트입니다.
8 개의 사인파 각각의 레벨과 피치를 독립적으로 튠 할 수 있다는 게 이 모듈의 아주 중요한 핵심입니다. ㅎㅎ
사실 조립 전에는 너무 저렴한 가격 탓에 소리에 대한 기대를 할 수 있을까 조금 의심도 들었으나..
의심과는 달리 소리도 너무 깨끗하고 기능과 구동성 또한 뛰어나서 이 가격에 이런 풀보이스 신스가 나올 수 있구나 라는 생각이 들었습니다.

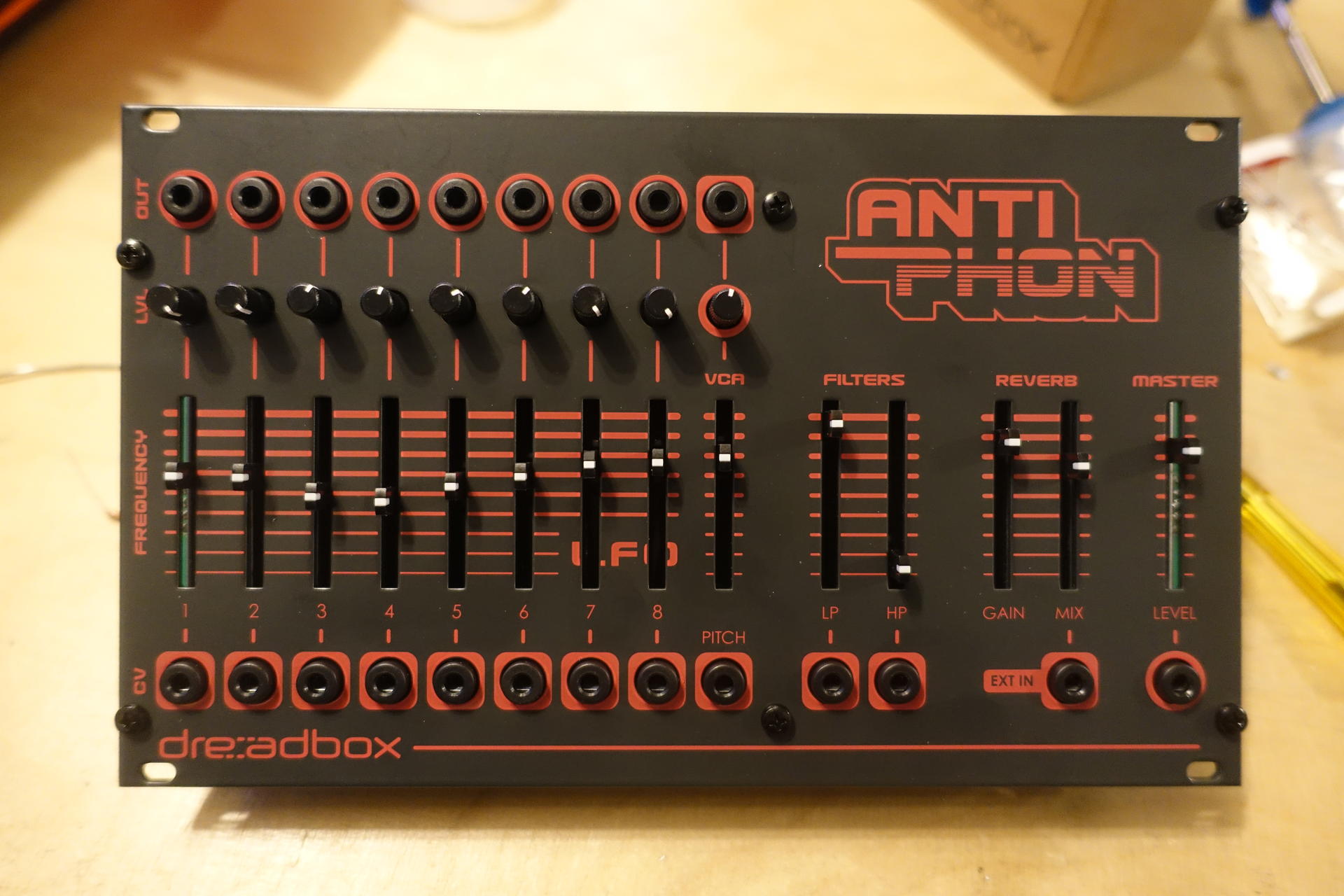

프런트 패널 사진입니다.
보시는 바와 같이 상당히 레트로 디자인이네요.. 80년대 SF영화 또는 아케이드 게임 등에서 봤을 법 한 디자인의 Antiphon 로고가 상당히 매력적입니다.
좌 측 영역에는 8개의 오실레이터 채널이 있고 우측으로는 필터와 리버브 마스터 레벨 페이더가 보입니다.
왼쪽 하단의 cv 단자는 1~8 채널의 cv in 단자입니다. (참고로 단자의 배경 프린트가 네모는 인풋, 동그라미는 아웃풋입니다.)
이 cv 단자는 피치와 대응을 합니다.
각각의 cv 단자 위 페이더는 각각 채널의 프리퀀시 페이더입니다.
이때에 1~6 채널까지는 오디오 레인지이고... 7,8 채널은 페이더의 절반 이하는 LFO 레인지입니다.
페이더 위의 미니 노브는 레벨 노브이며 위의 개별 아웃 단자가 있습니다. 맨 오른쪽의 아웃 단자는 마스터 아웃 단자입니다.
cv 인풋 단자의 오른쪽 끝에 PITCH 단자는 8 채널의 마스터 피치에 대응하는 cv 인풋 단자입니다.
로우패스, 하이패스 두 필터 또한 준수하구요.
전체구성 사진 - Dreadbox
주목할 리버브는 스프링 리버브 탱크가 구성되었습니다.
PCB의 뒷면에 스프링 탱크와 연결을 하는 단자가 있습니다.
기왕이면 탱크를 유로랙 안으로 매립(?) 해보고 싶은 마음도 들지만.. 그냥 패널 옆 틈으로 케이블을 빼내도 무방합니다.
제작 난이도는 "어렵지 않다" 에 두고 싶네요.. 다만 부품의 양이 많아서 빌드 시에 집중력을 잃지 않는 게 중요할 듯싶습니다.

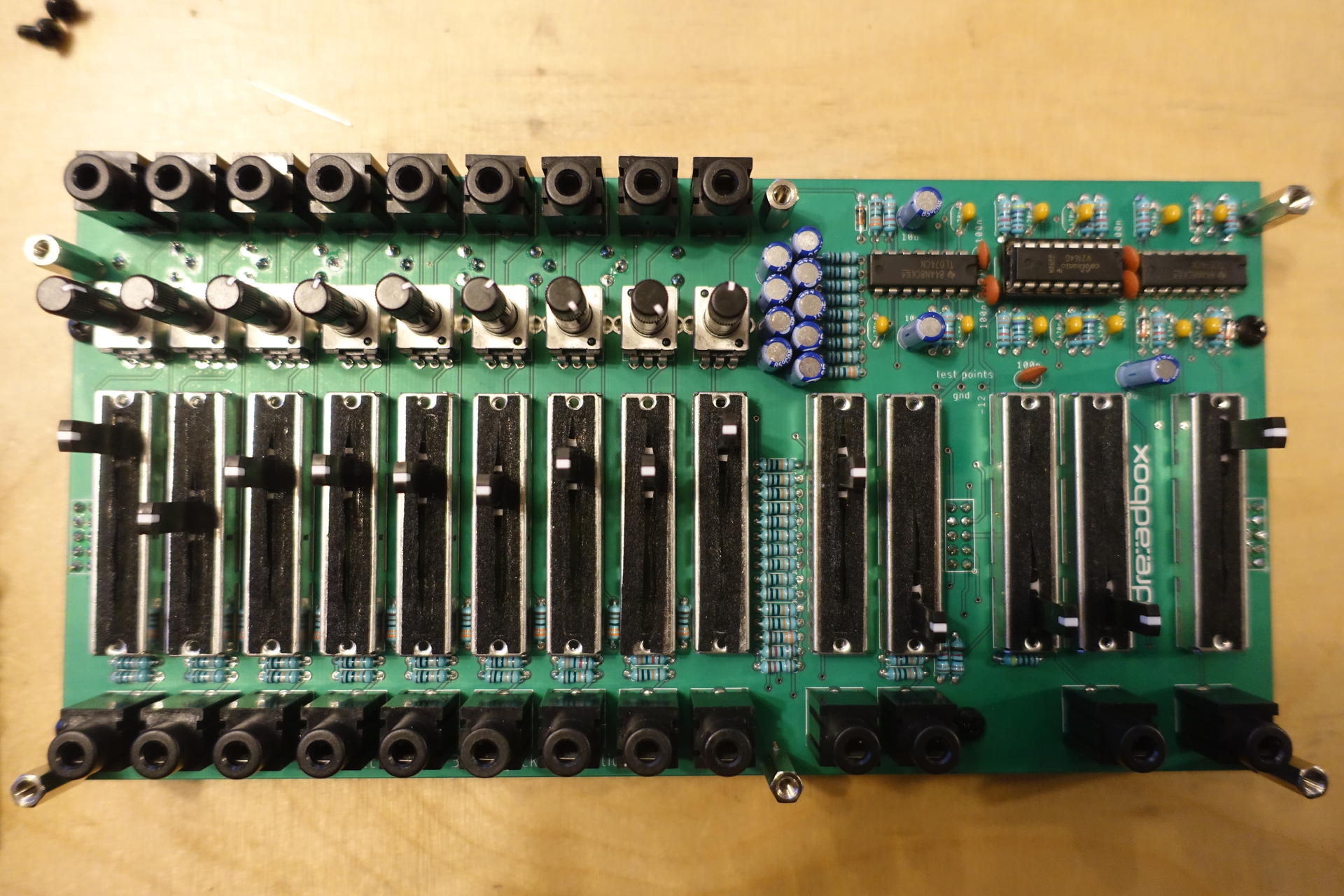

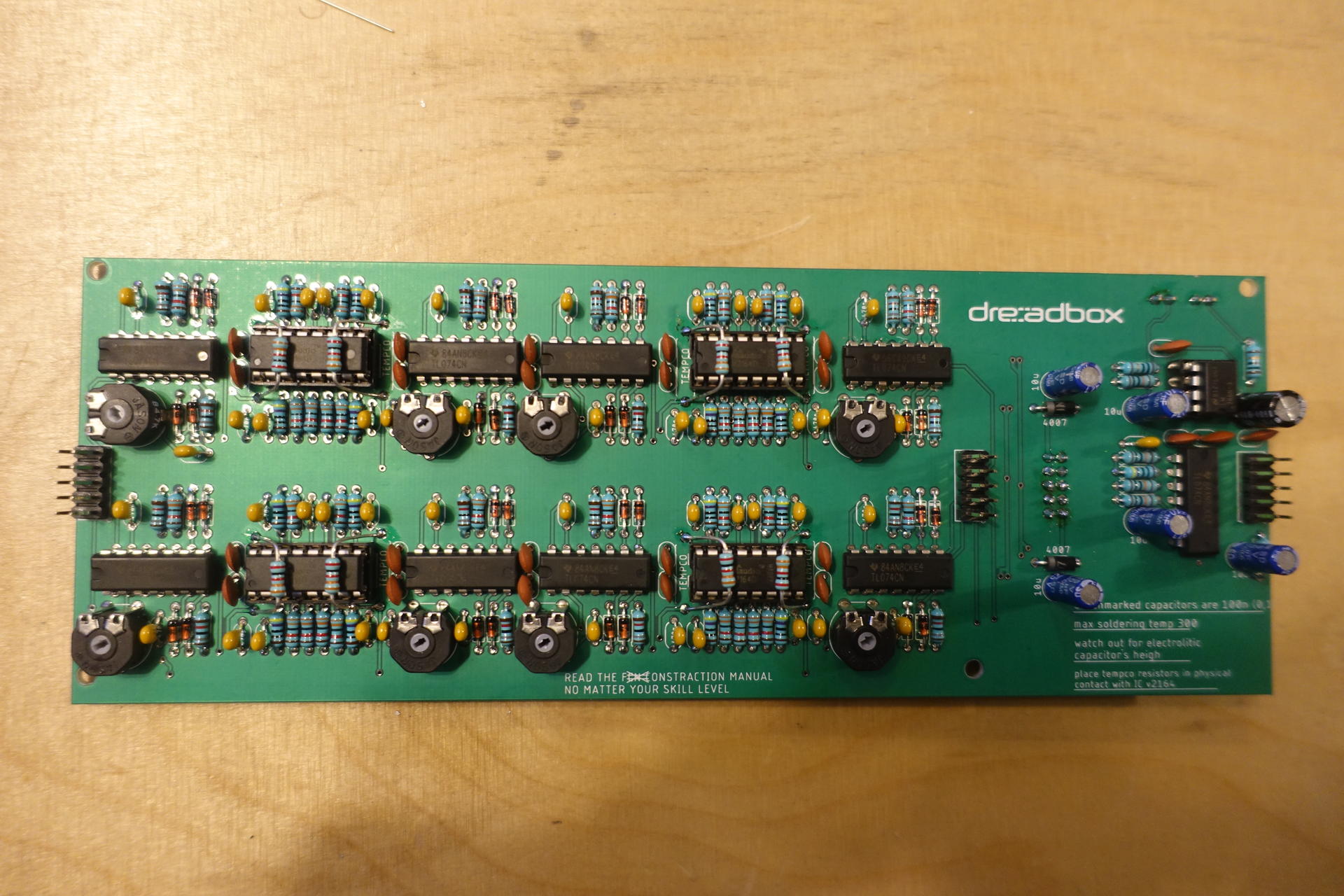

다음은 빌드를 하실 분들을 위한 참고 사진 몇 장 올려봅니다.
읽어 주셔서 감사합니다.^^
