안녕하세요, 옥자입니다.
얼마 전 조립했던 필터 모듈 DIY 후기 공유합니다.

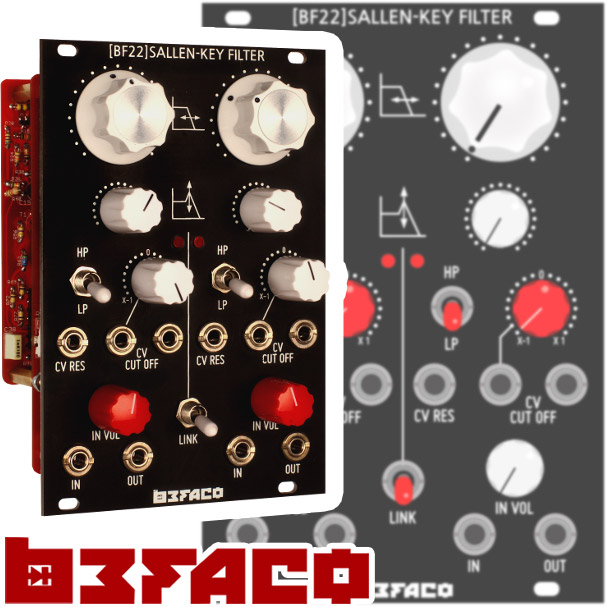

BEFACO사의 'BF-22 DUAL SALLEN VCF'라는 필터 모듈입니다.
BF-22은 초창기 Korg MS-20의 sallen key filter 설계에 영감을 받아 만들어진 듀얼 하이/로우패스 필터 모듈입니다.
(더 궁금하신 분은 링크 https://www.thonk.co.uk/shop/befaco-bf-22-dual-sallen-vcf-full-diy-kit/)
이 모듈을 픽한 이유는... L,R 패닝 다음 단계에서 양쪽에 같은 필터를 각각 이용해 뭔가를 해보려고 했는데.. 다른 VCF 2개를 사용하니 같은 모드에 같은 폴 이더라도 모듈마다 스타일이 약간 달라서 그런지 이질적이더라고요.
그래서 똑같은 필터 두 개를 사야 할지, 아니면 지금 있는 필터를 하나 더 구해야 할지 고민하다가 마침 듀얼 필터 모듈이 있길래 구입해 봤습니다. DIY 모듈이기 때문에 가격도 나름 합리적..
(이라며 자기 합리화)
암튼 성공을 기원하며 조립 시작 합니다. ㄱ ㄱ
BEFACO는 DIY킷 패키징이 아주 단출하게 옵니다. 저 한 봉다리가 끝.

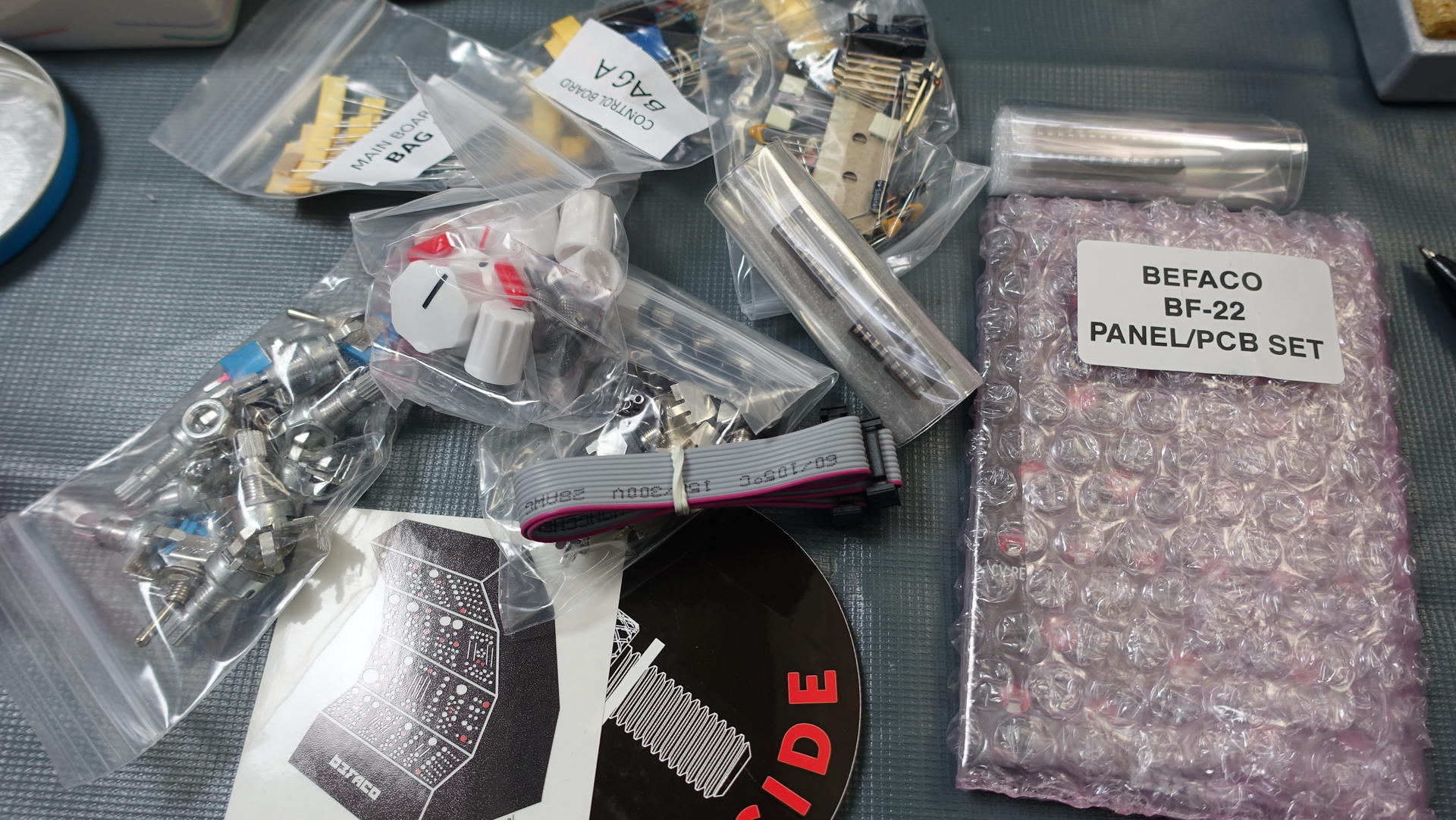

패키징을 열어보면 각종 부품들이 분류되어 있습니다.

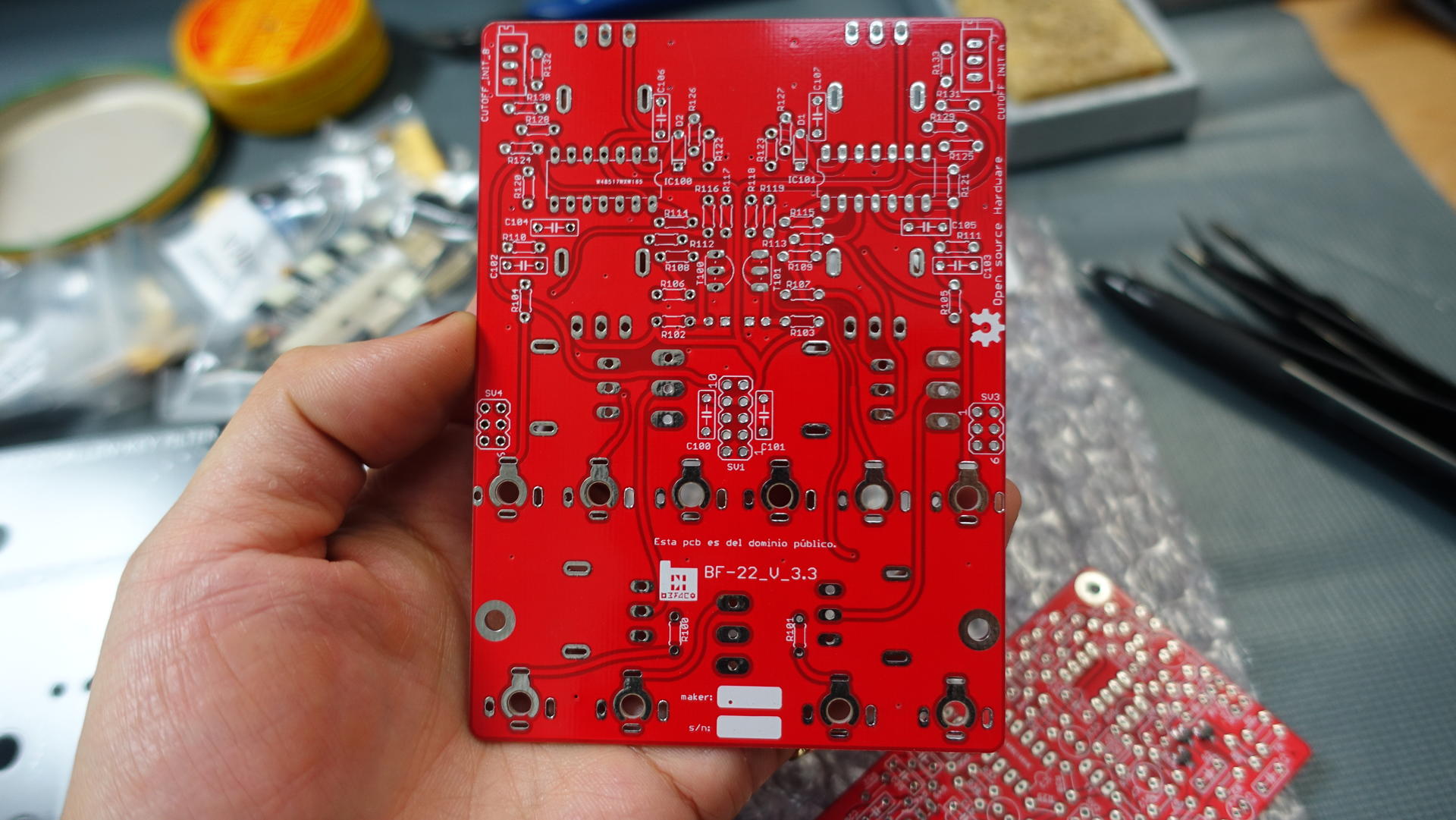

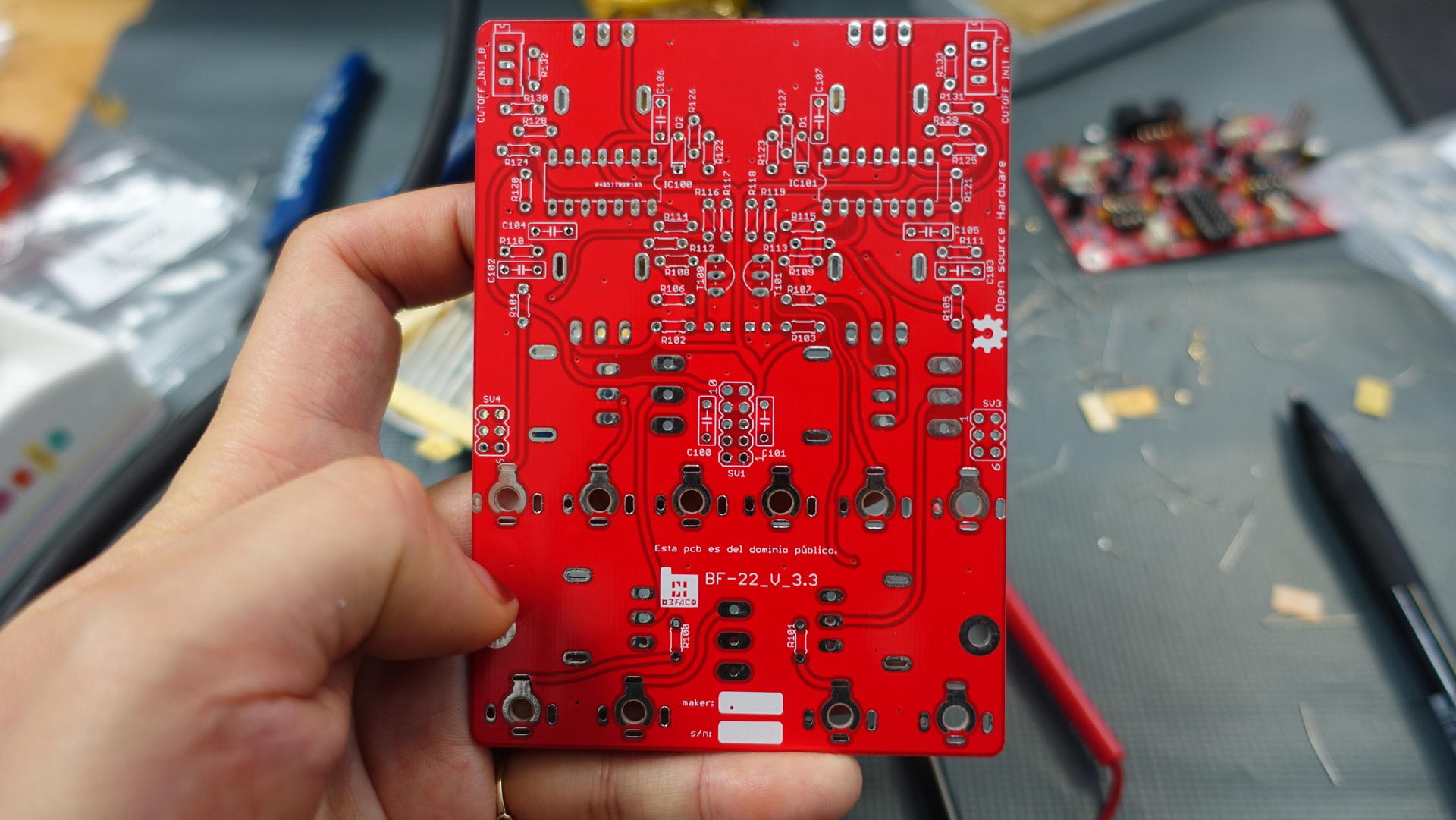

메인 PCB부터 살펴봅니다.

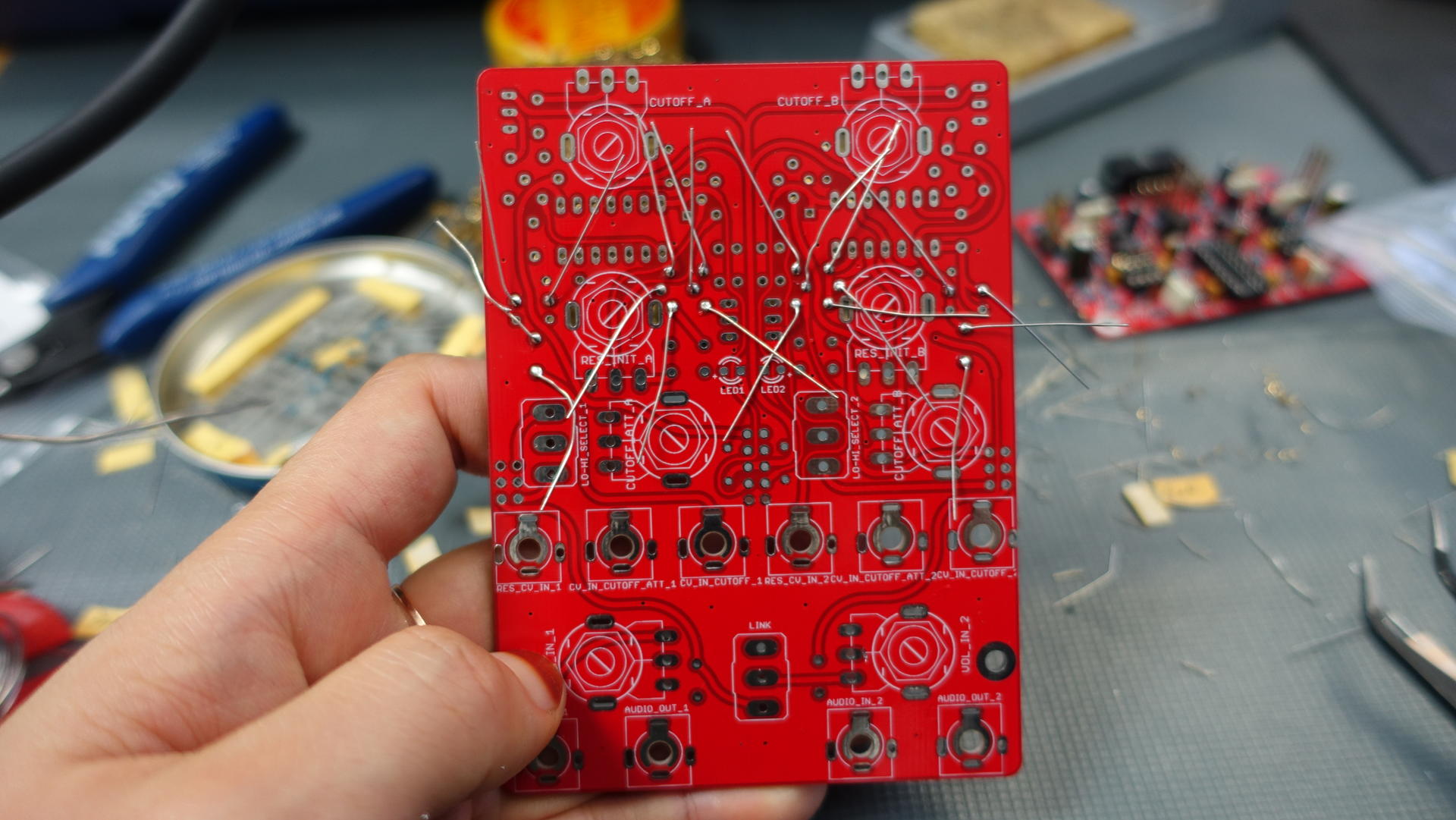

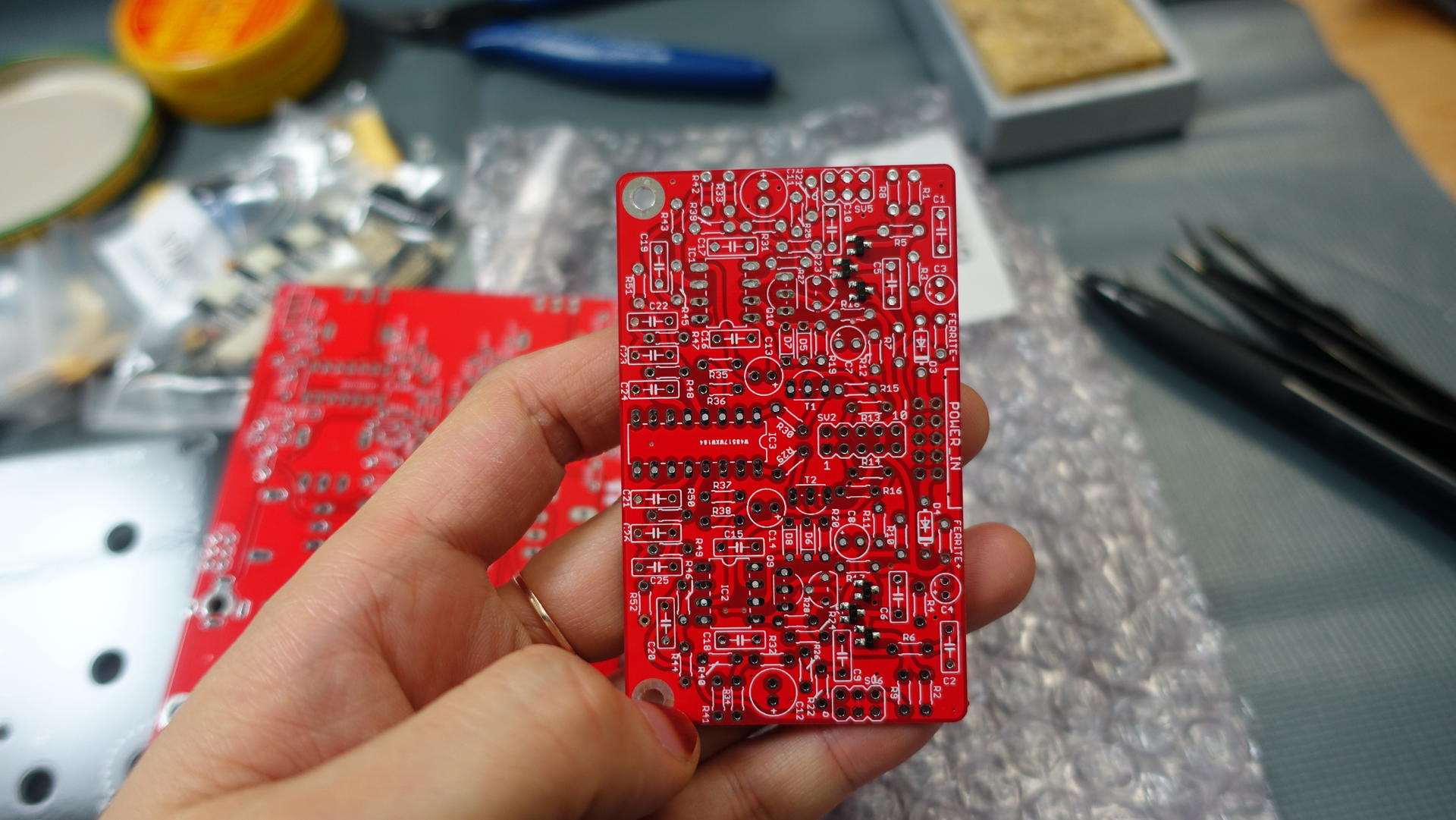

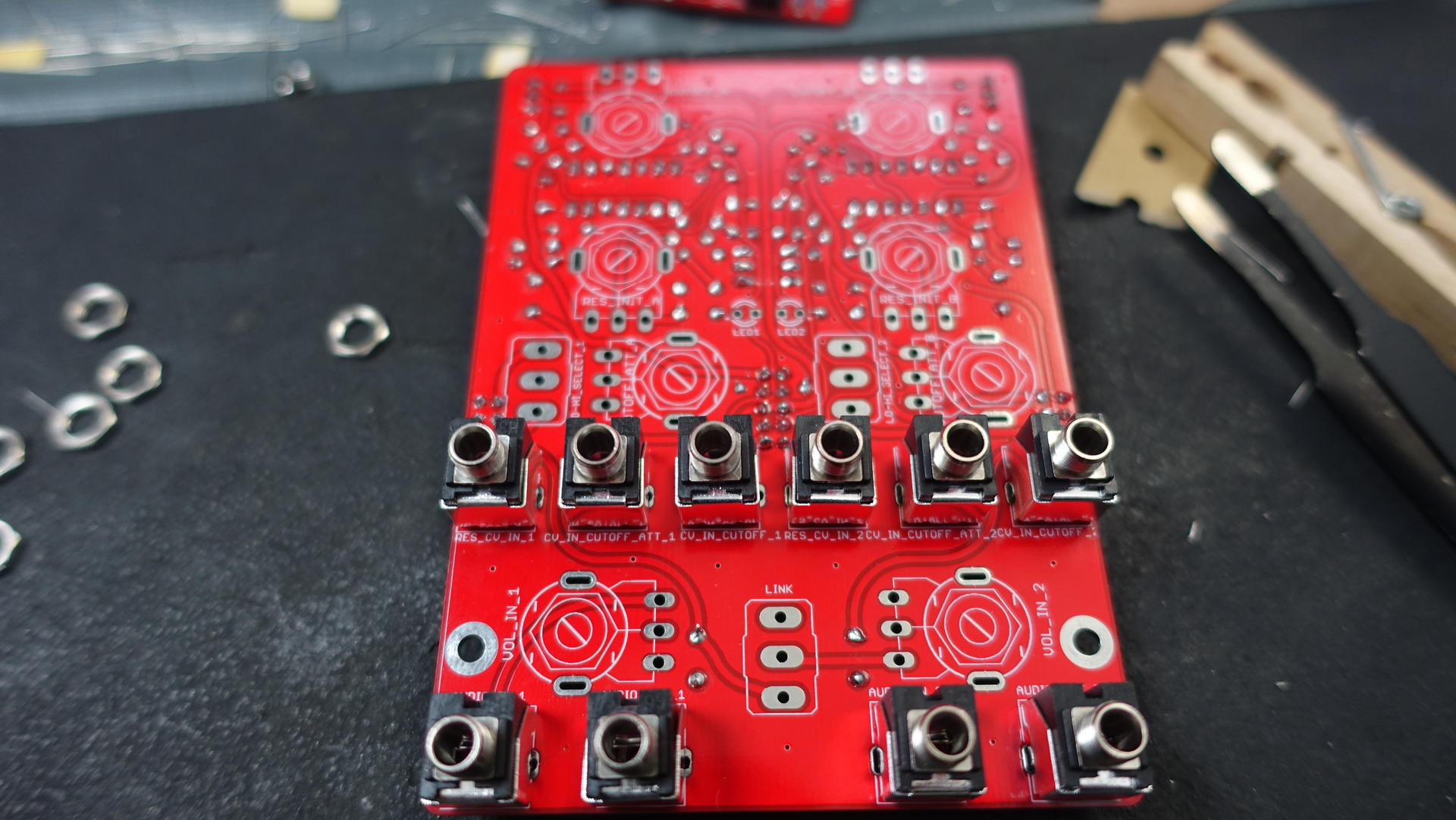

노브, 소켓, LED등 여러 컴포넌트들이 장착될 컨트롤 PCB입니다.

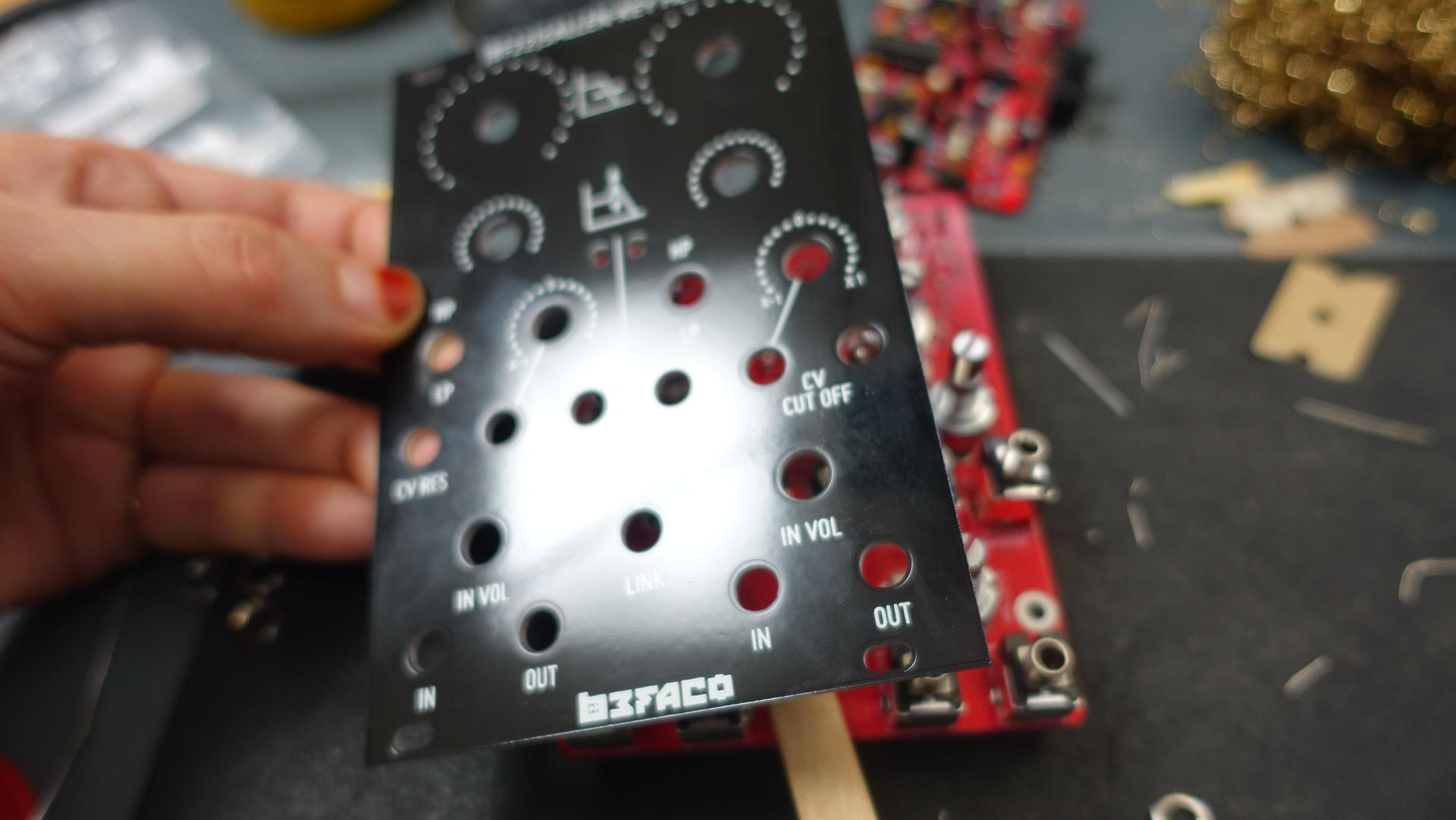

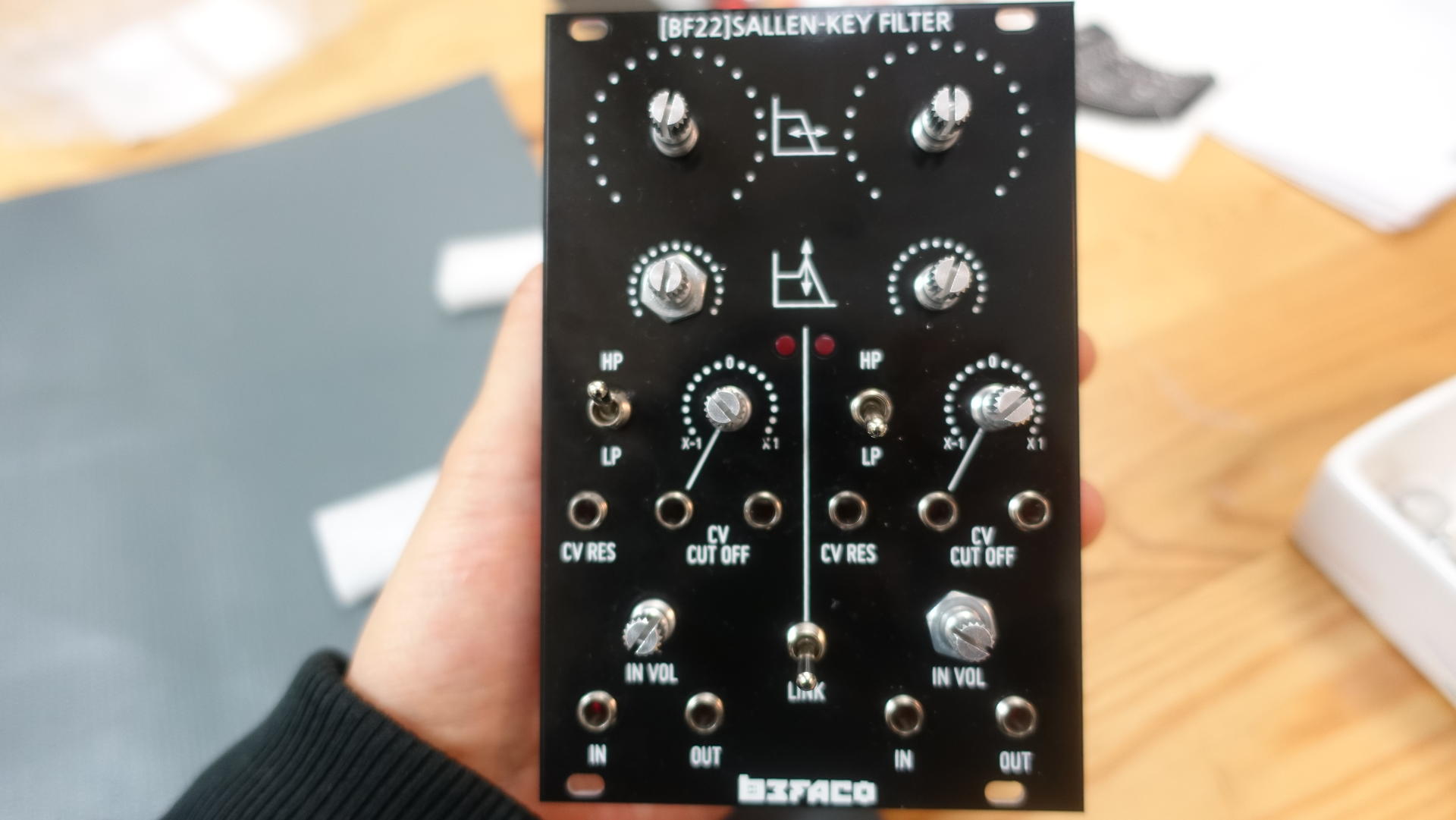

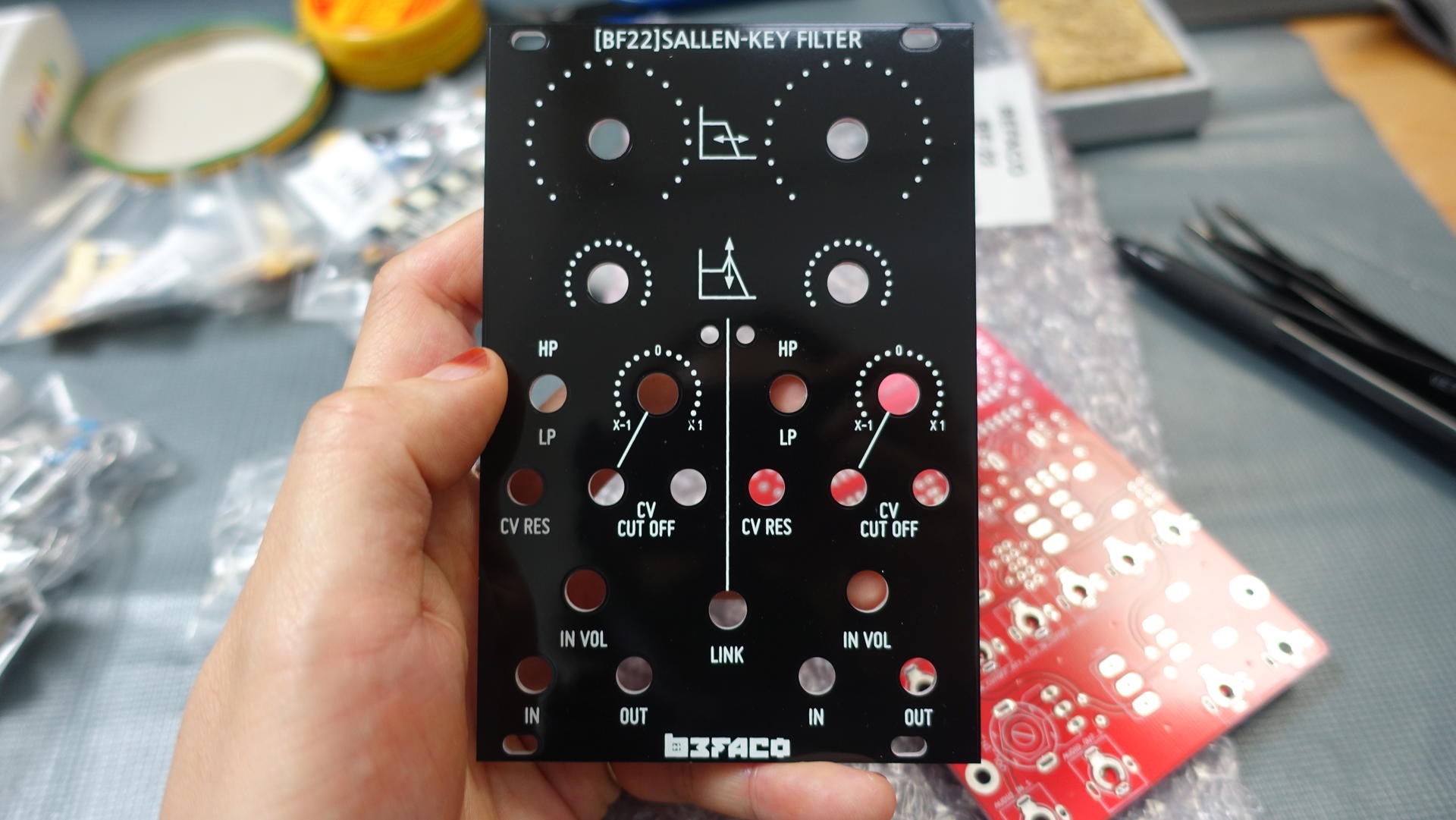

프론트 패널은 이렇게 생겼습니다.
그리고 제일 중요한 빌드 가이드.. 한번 쭉 훑어보면서 특이사항 체크하고 심호흡을 해 줍니다.

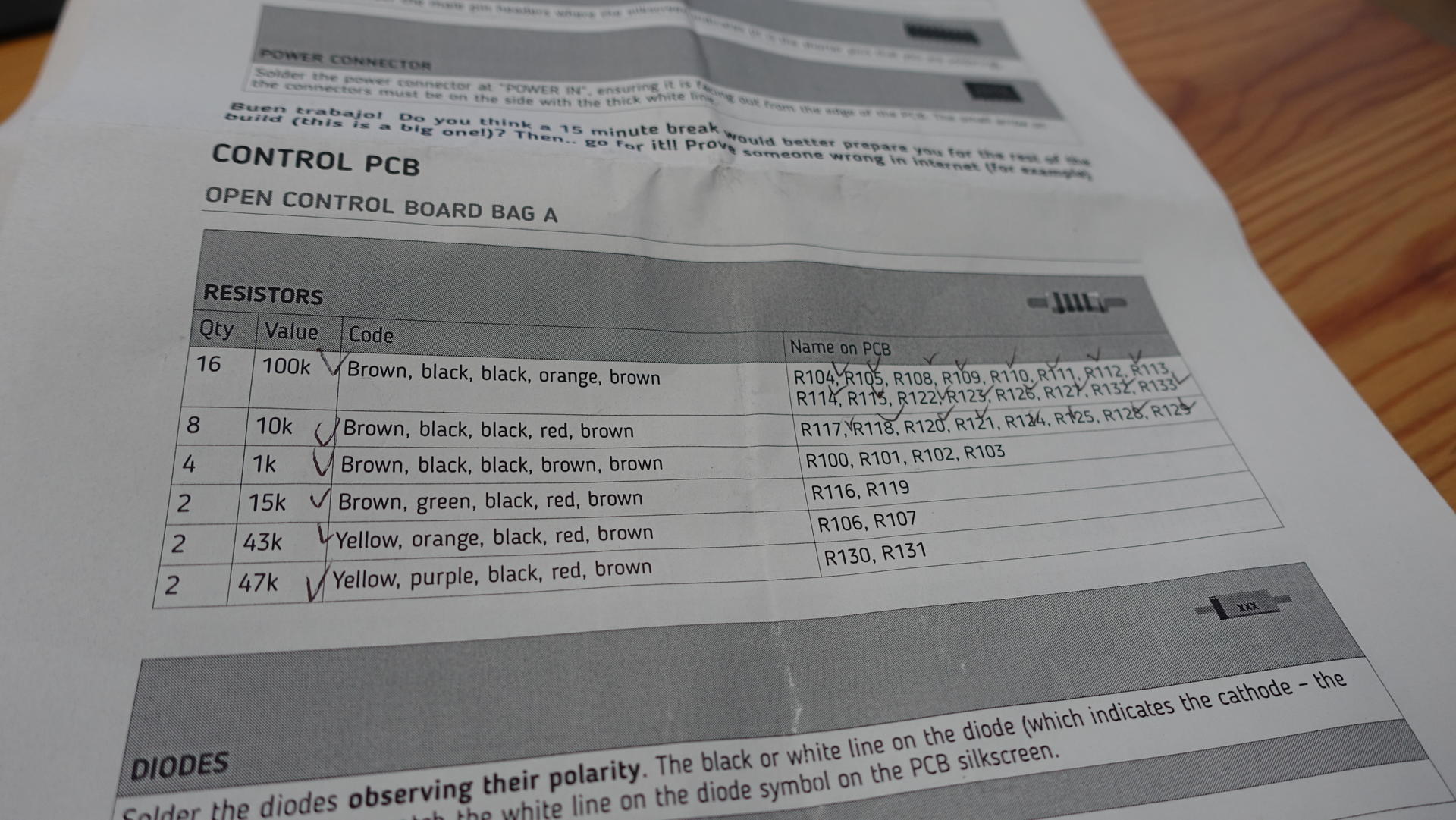

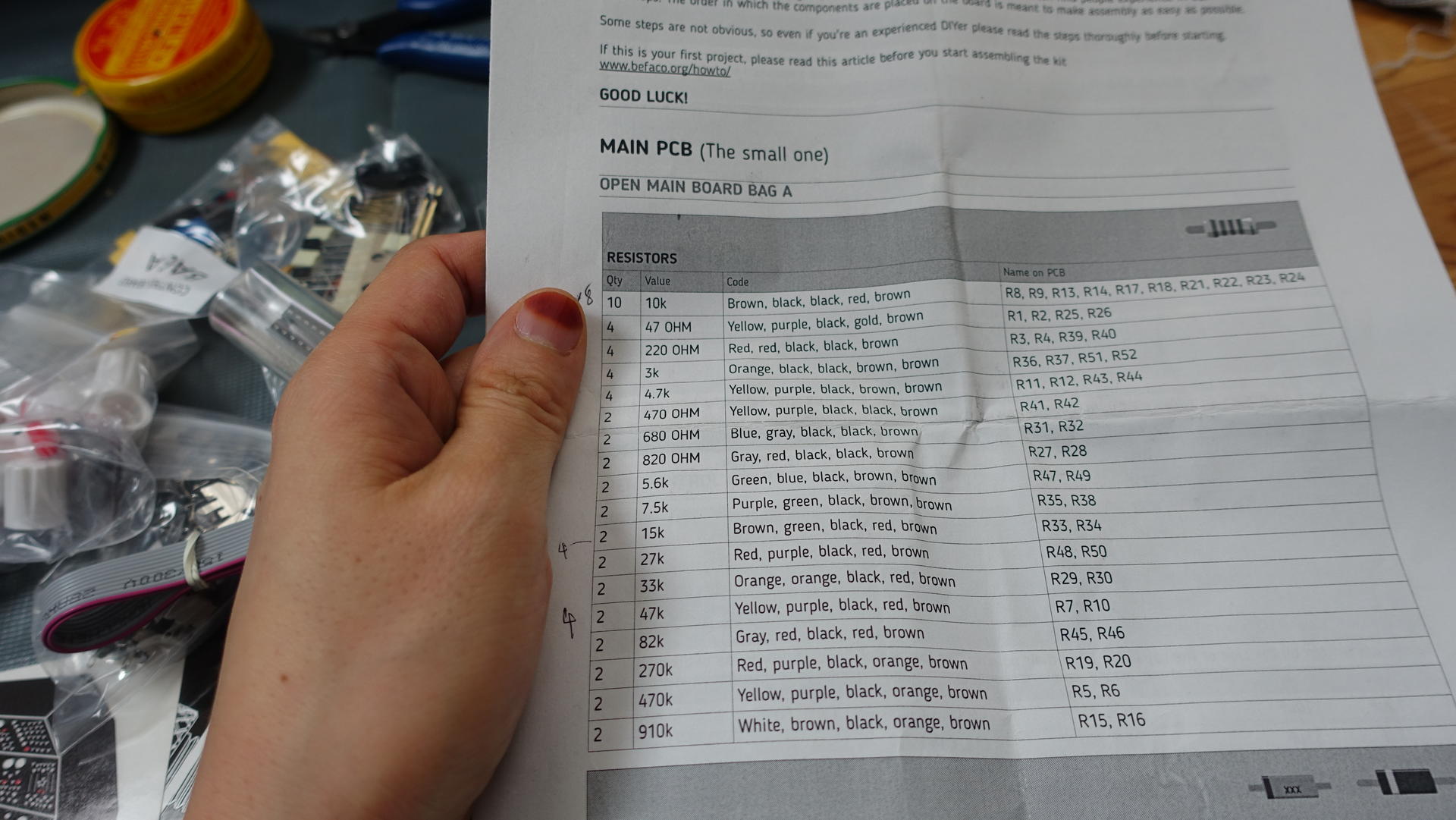

BEFACO의 DIY키트를 구매하면 제일 처음에 할 일이 바로 저항값을 체크해서 적어 놓는 일입니다.

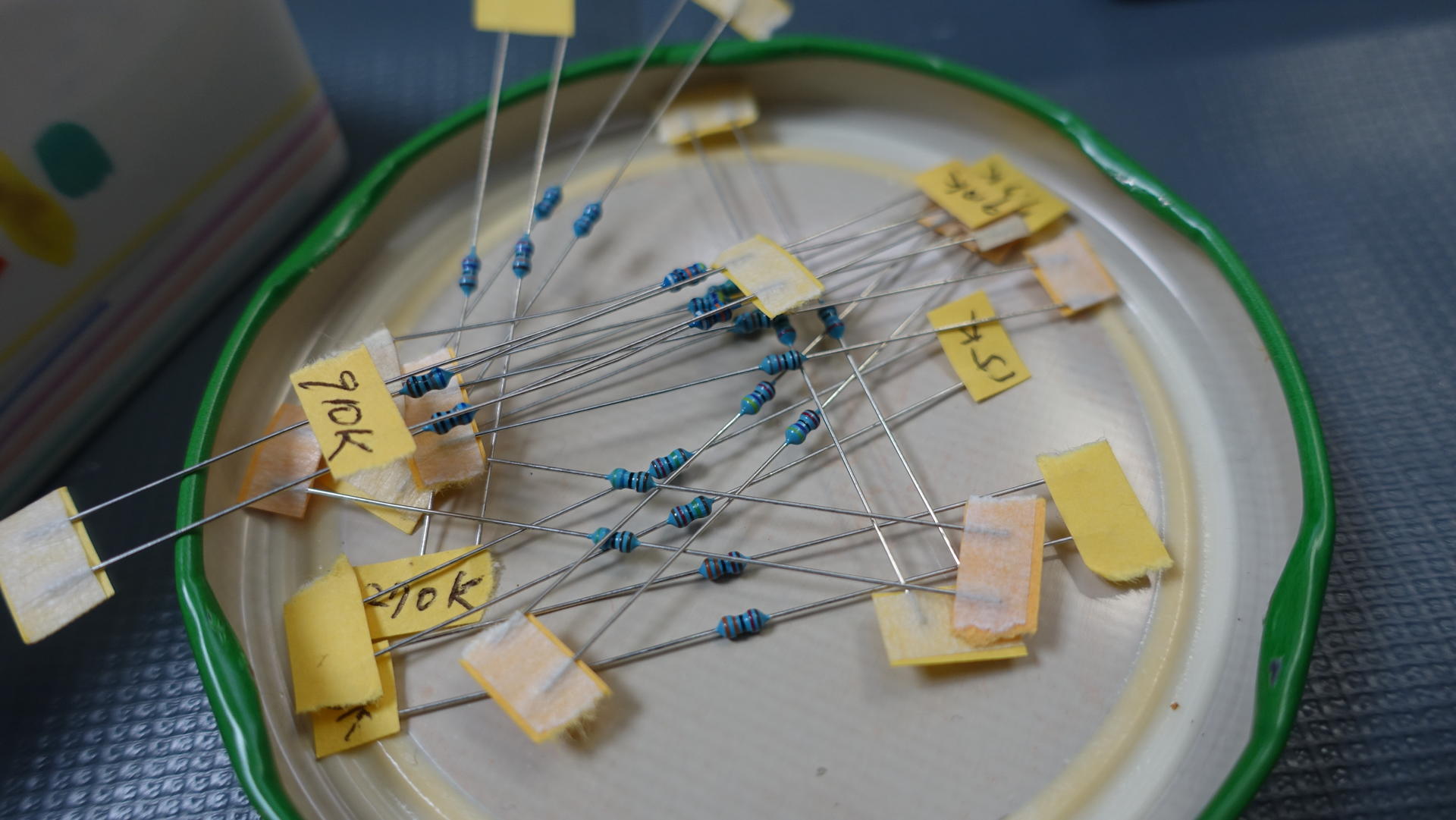

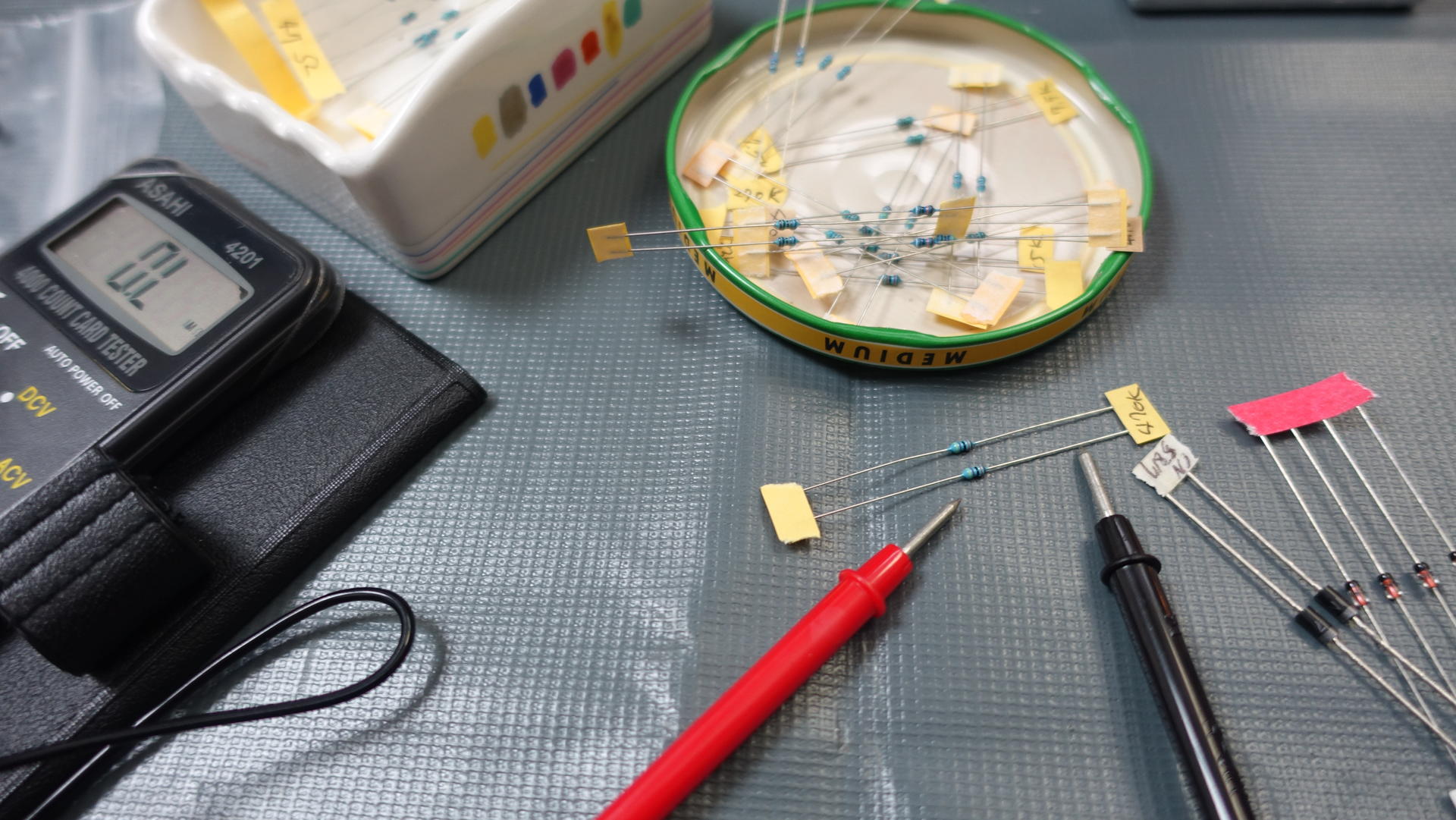

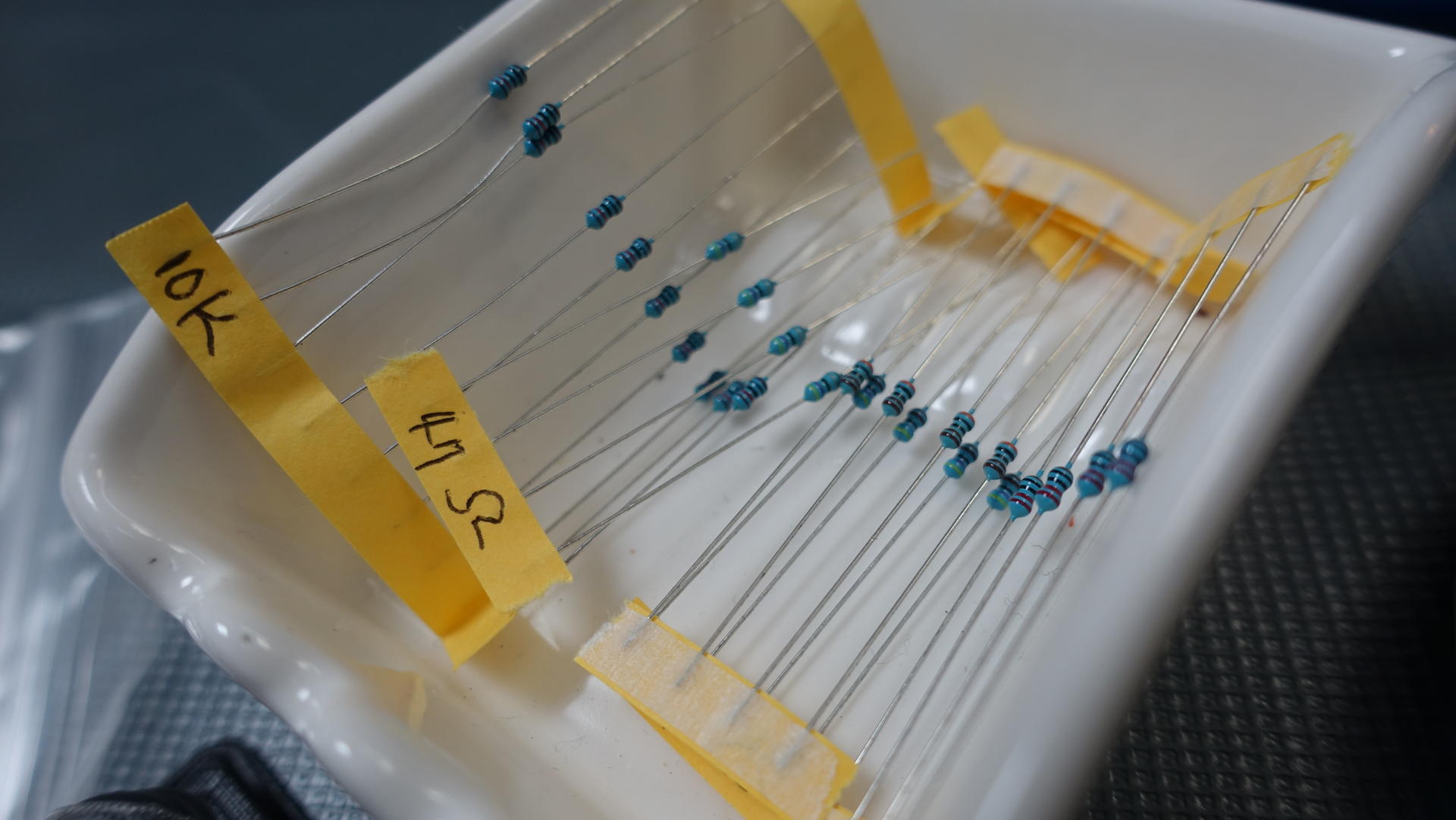

BEFACO는 저항값이 따로 표시 되어 있지 않기 때문에 저렇게 일일이 셀프로 해줘야 합니다. 저항값은 멀티미터를 이용해 쉽게 측정할 수 있습니다. 하지만 보통 저항값이 딱 떨어지게 나오지 않기 때문에, 메뉴얼을 보며 가장 가까운 값을 확인하여 적어둡니다.
저항값 체크 및 분류를 마치고 본격적인 조립을 시작합니다. 다행이 SMD납땜은 프리 솔더링이 되어 있기 때문에 왠지 마음이 편안합니다.

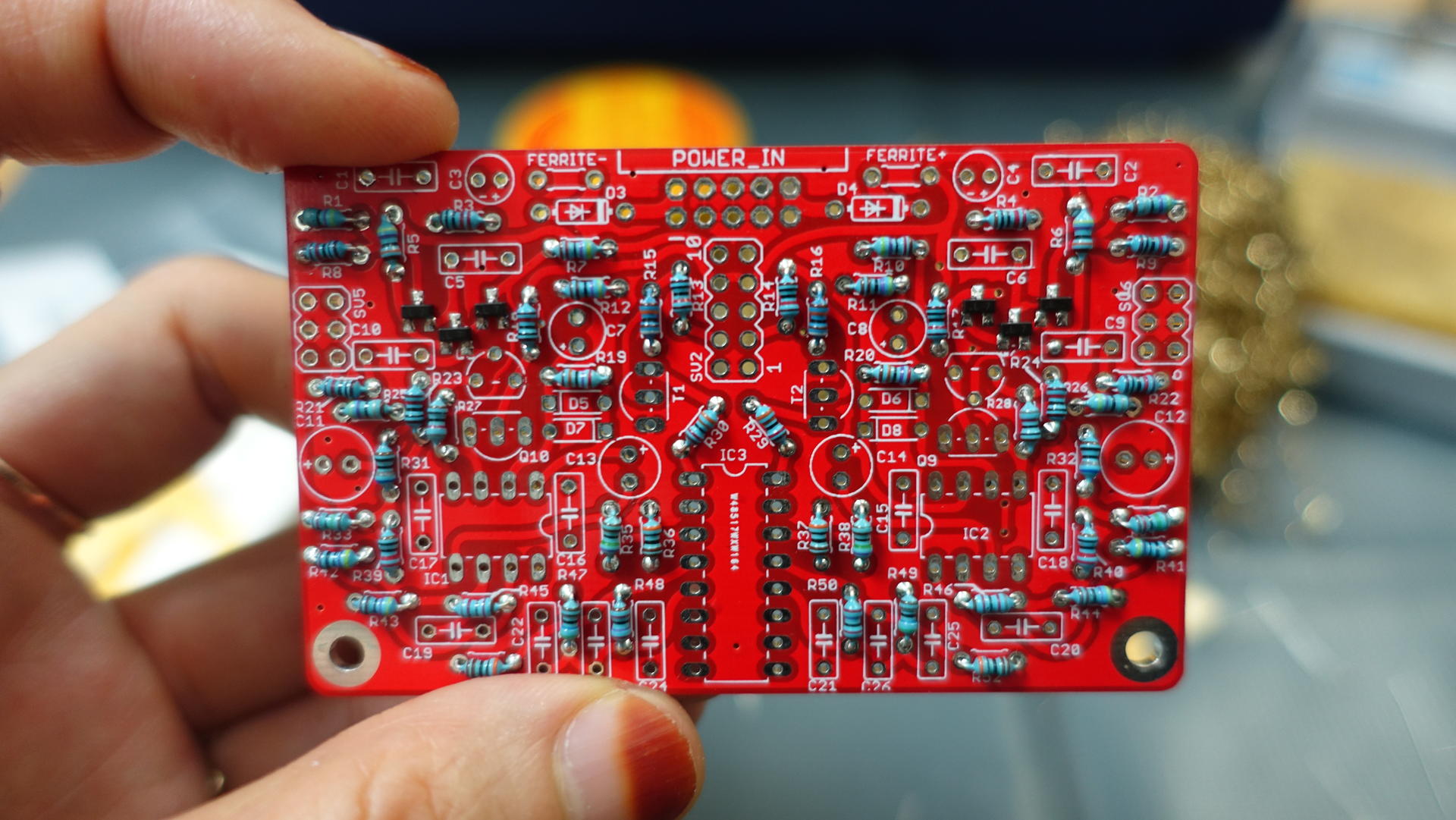

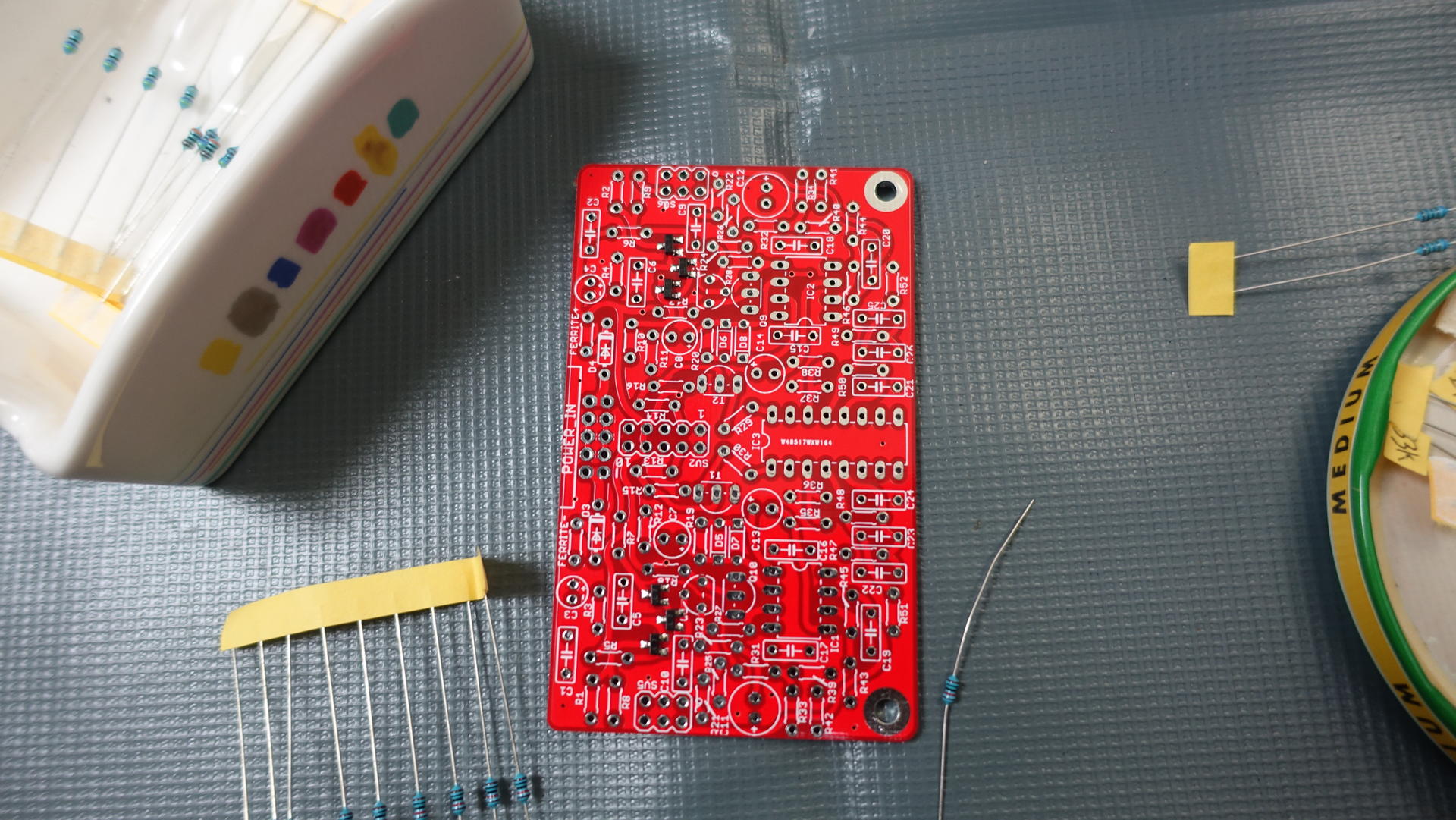

저항부터 차근차근 자리를 잘 찾아줍니다.
첫 PCB의 저항이 끝났습니다.
캐패시터와 다이오드 등 다음 부품들은 자나 깨나 극성(방향)에 유의해야 합니다.

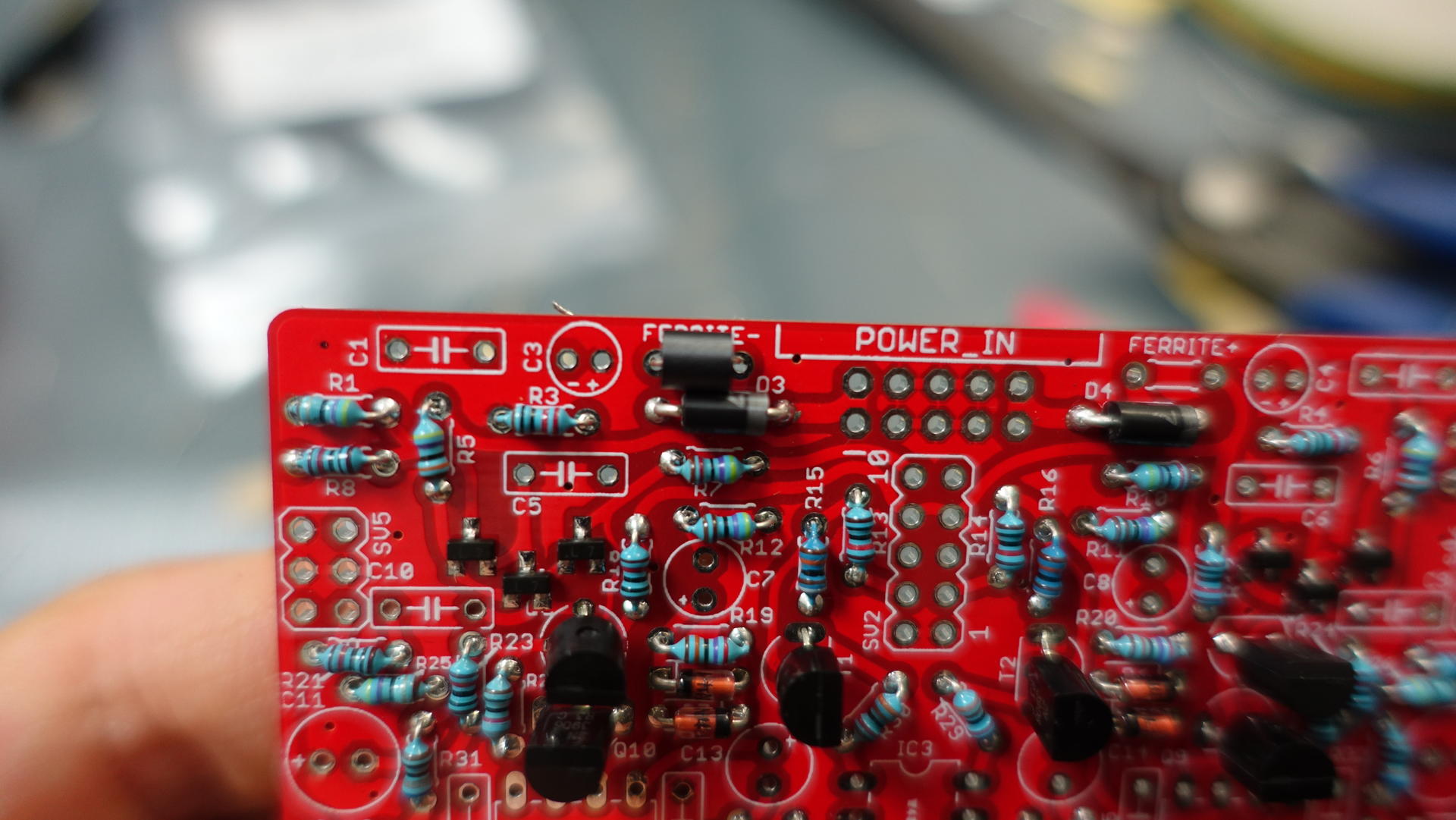

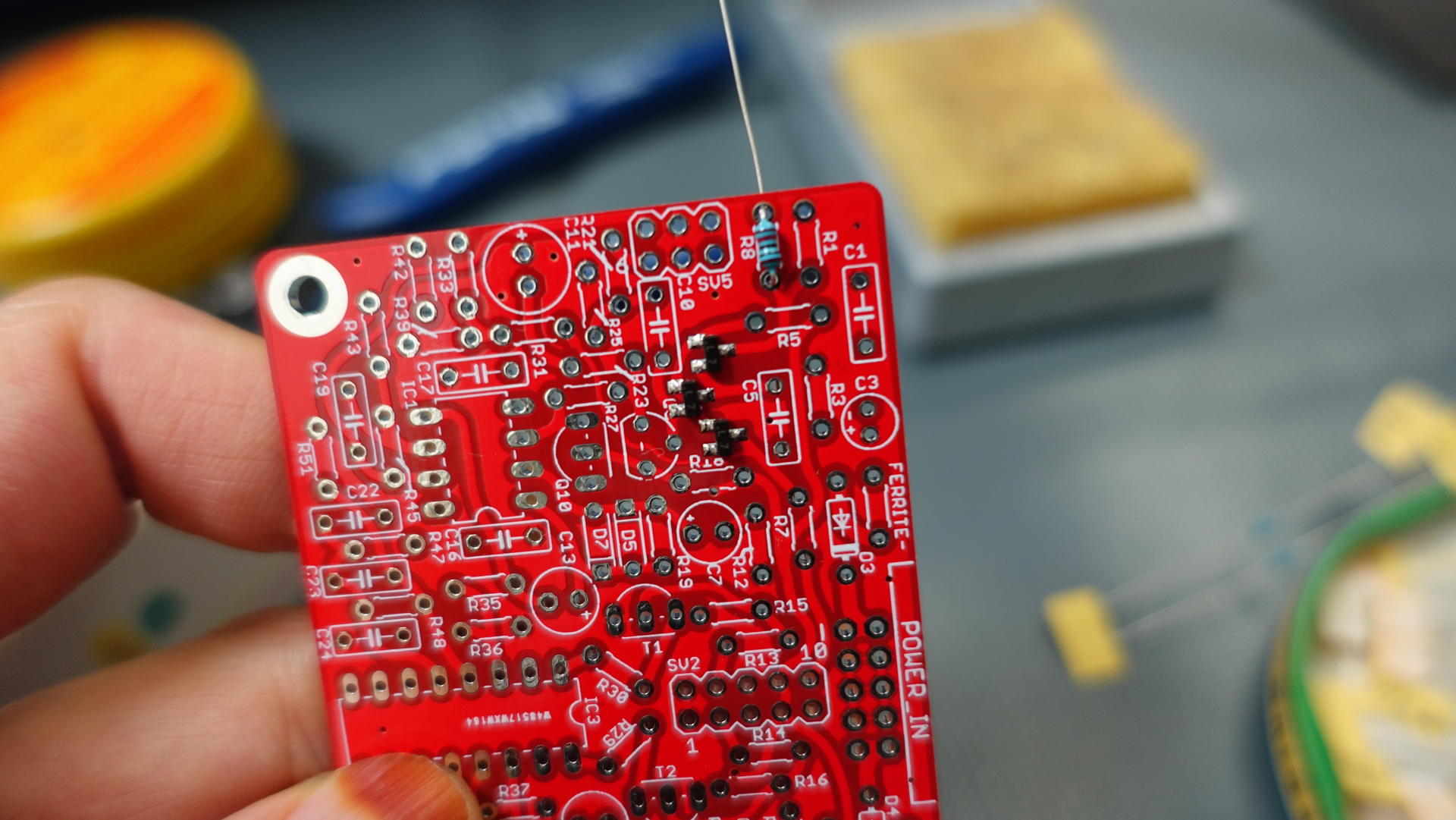

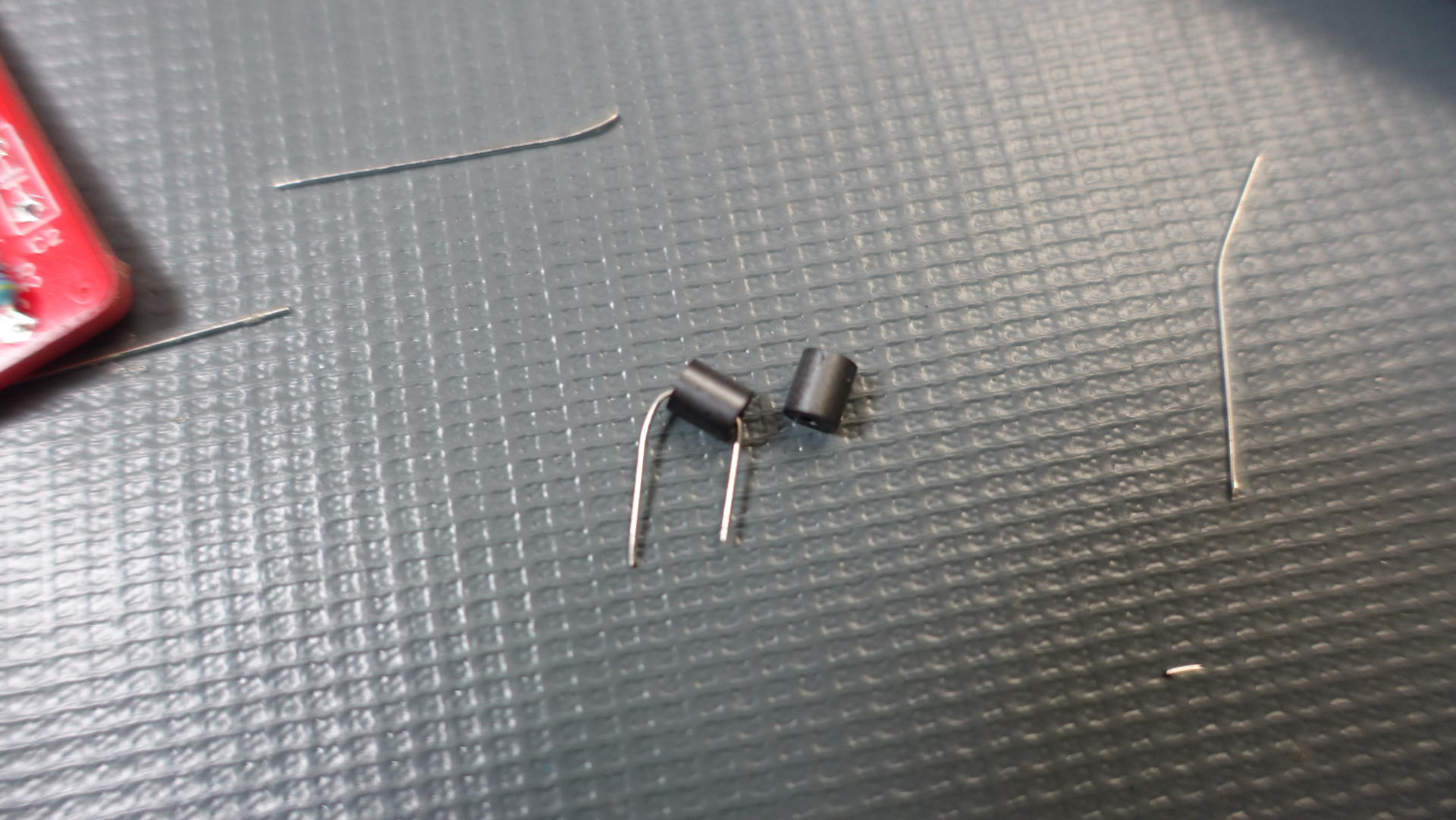

부품 중에 Ferrite(페라이트)라는 부품이 나오는데 이렇게 원통형으로 생겼습니다. (쉽게 말해 자석이라고 할수 있는데 노이즈 제거에 도움이 되는 부품)

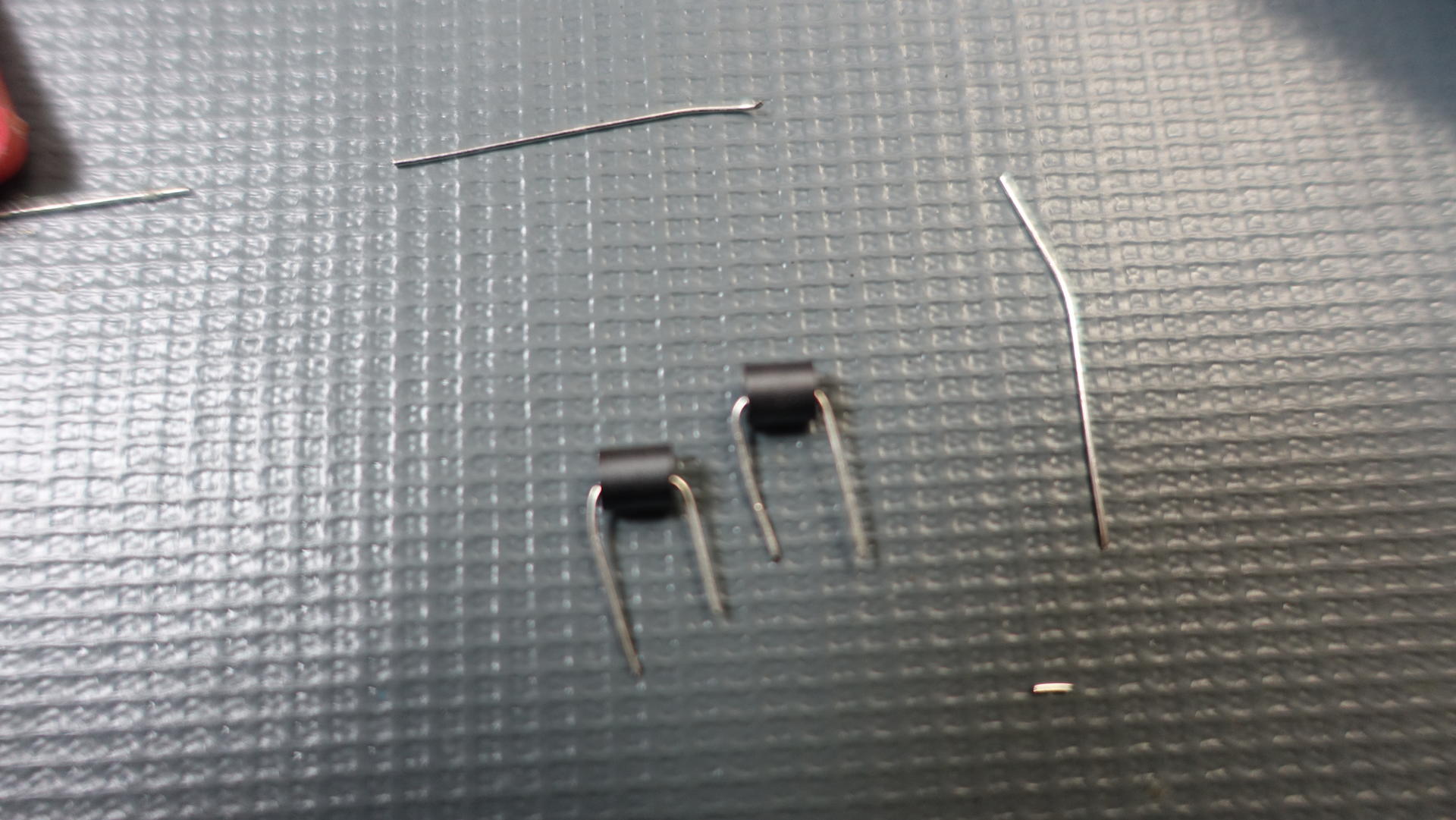

페라이트는 다리가 없기 때문에 돌아다니는 저항 다리 하나를 구부려서 저렇게 다리를 만들어 줍니다.(메뉴얼에 나와 있음)
(초점무엇..)

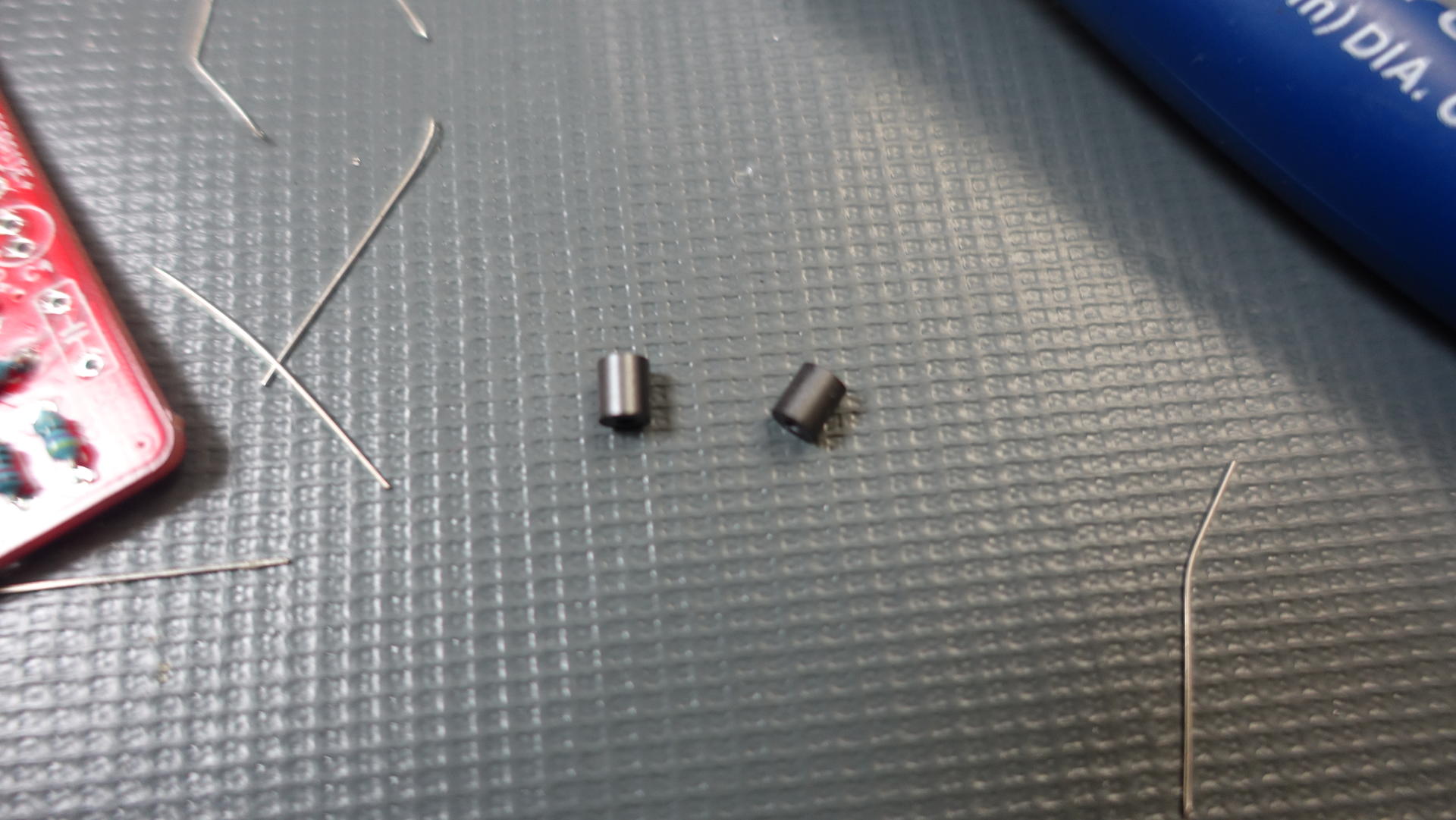

다리를 만들어서 이렇게 PCB에 잘 꽂아주면 됩니다. 저항과 마찬가지로 극성(방향)이 없습니다.
나머지 부품들도 차근차근 잘 조립해 줍니다.

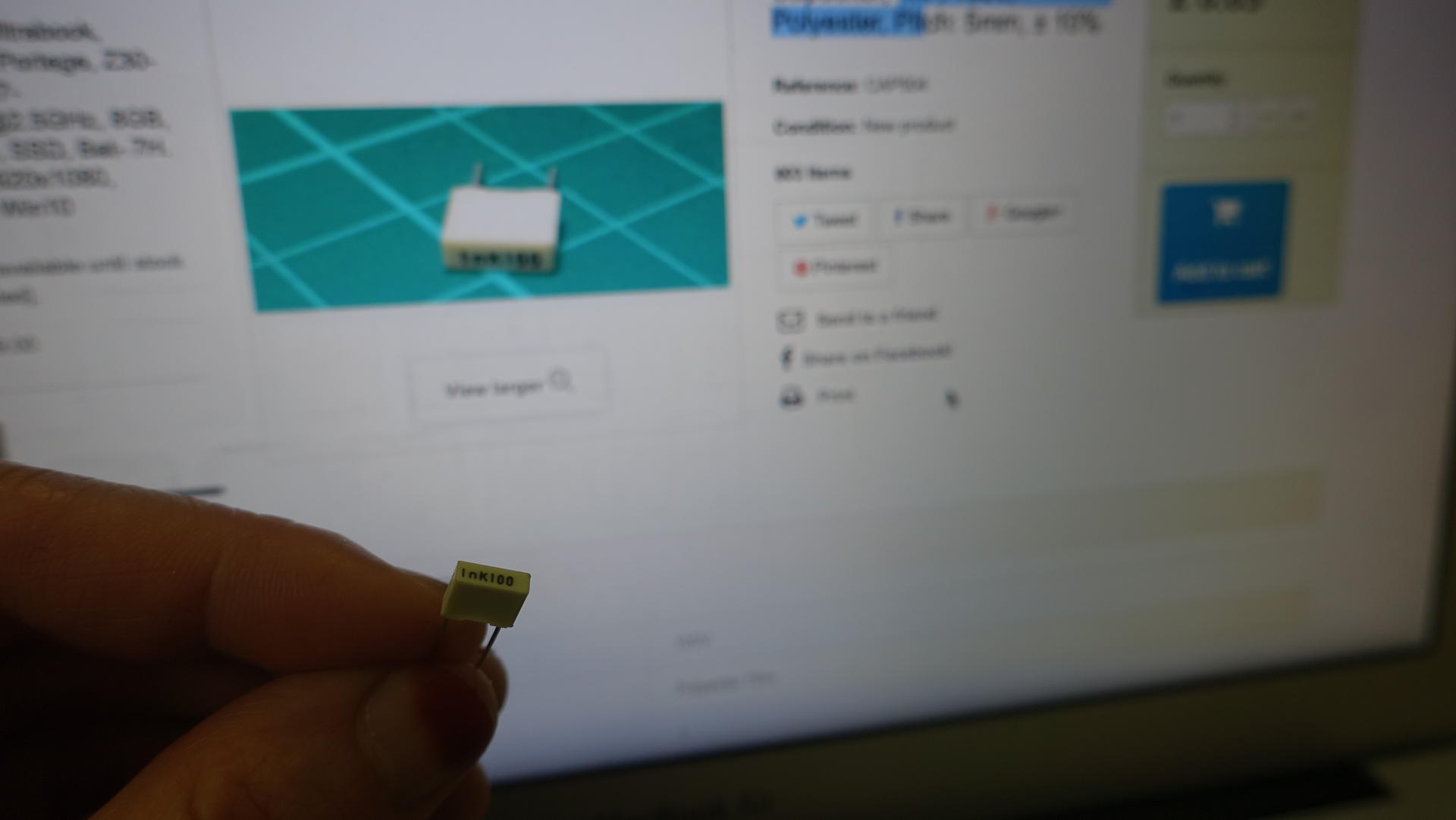

가끔 메뉴얼과 부품 이름이 매칭이 안 되는 경우가 있습니다. 하지만 우리에겐 인터넷이 있습니다. 구글링하면 다 나옵니다.

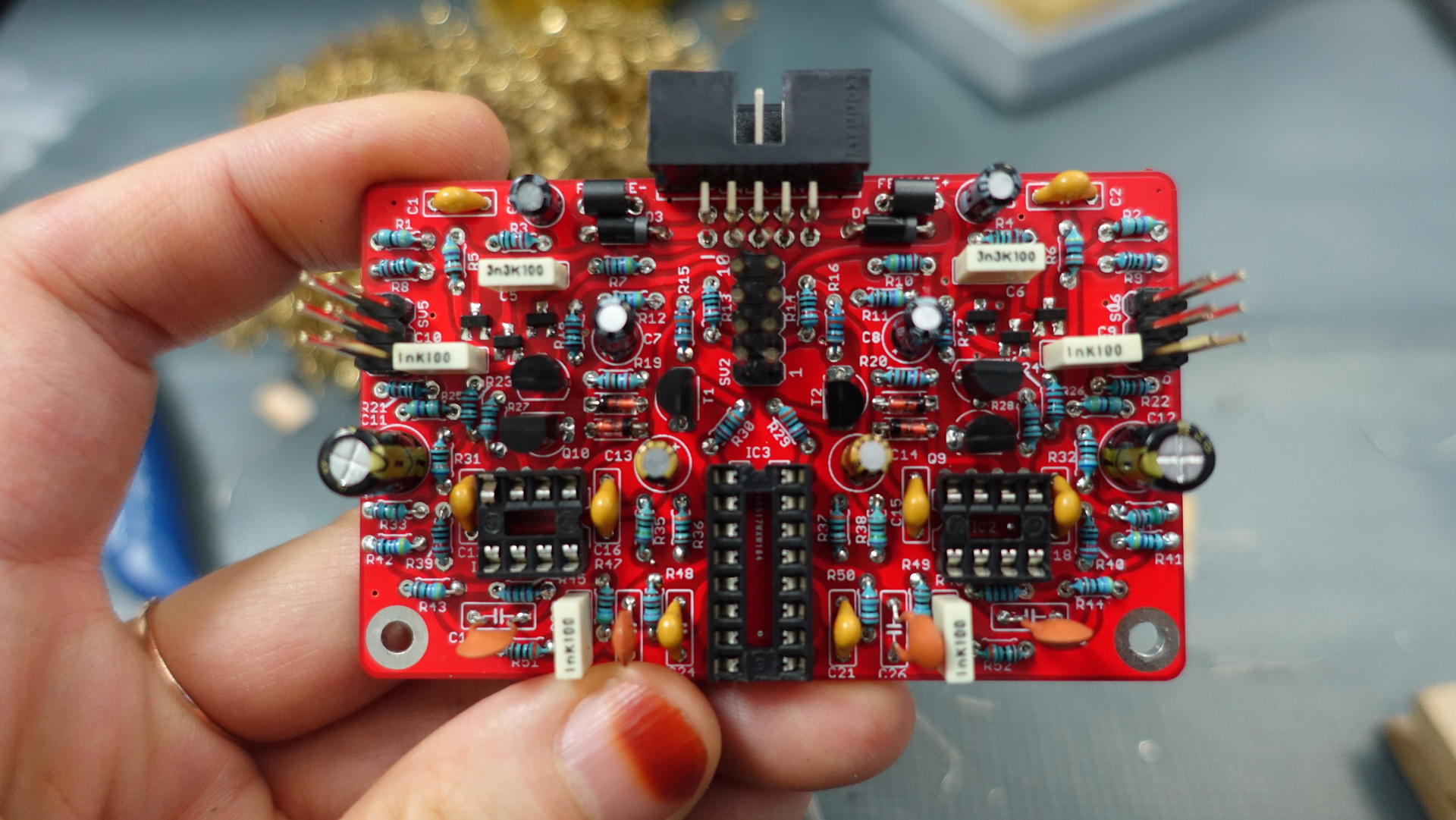

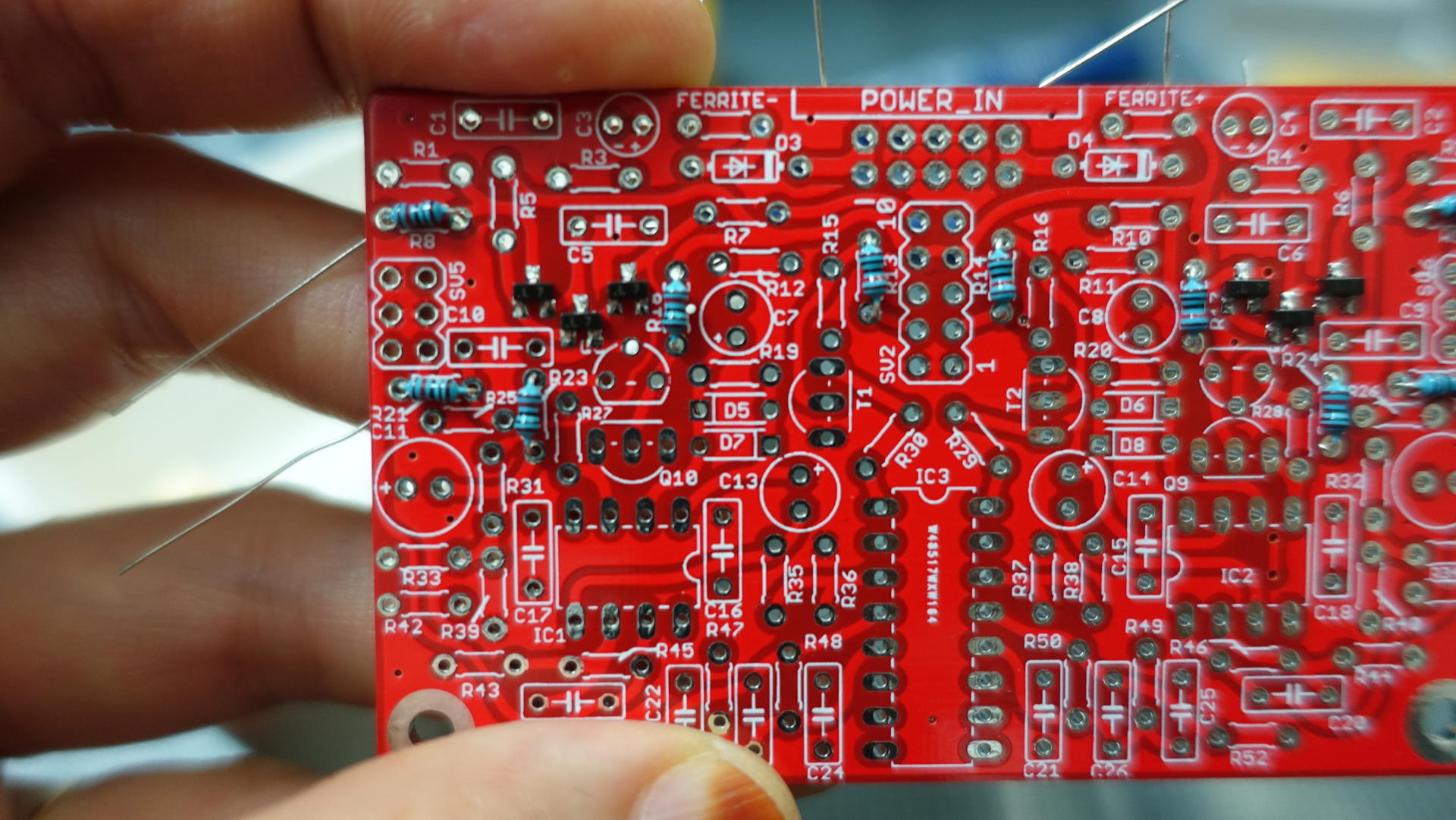

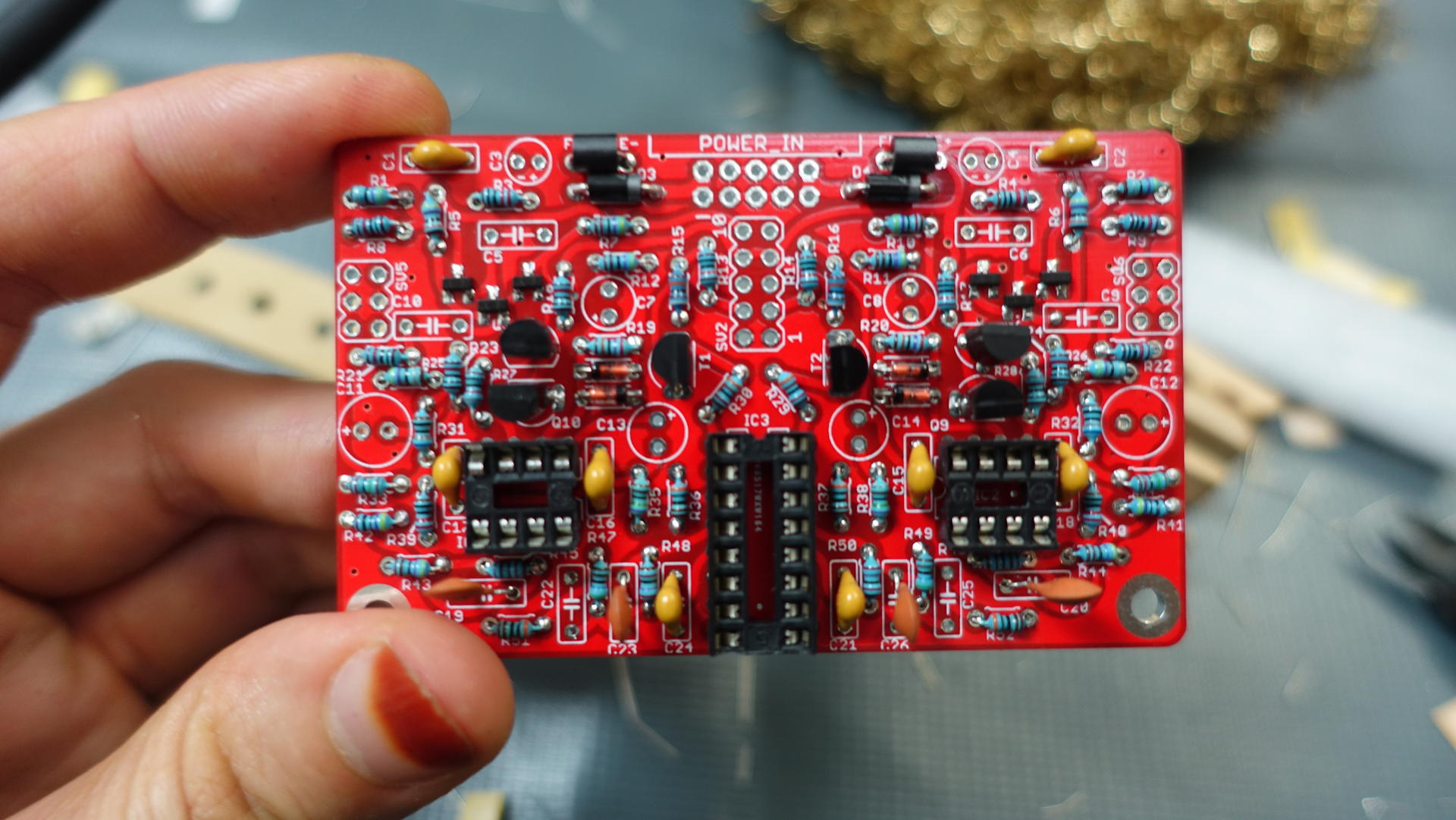

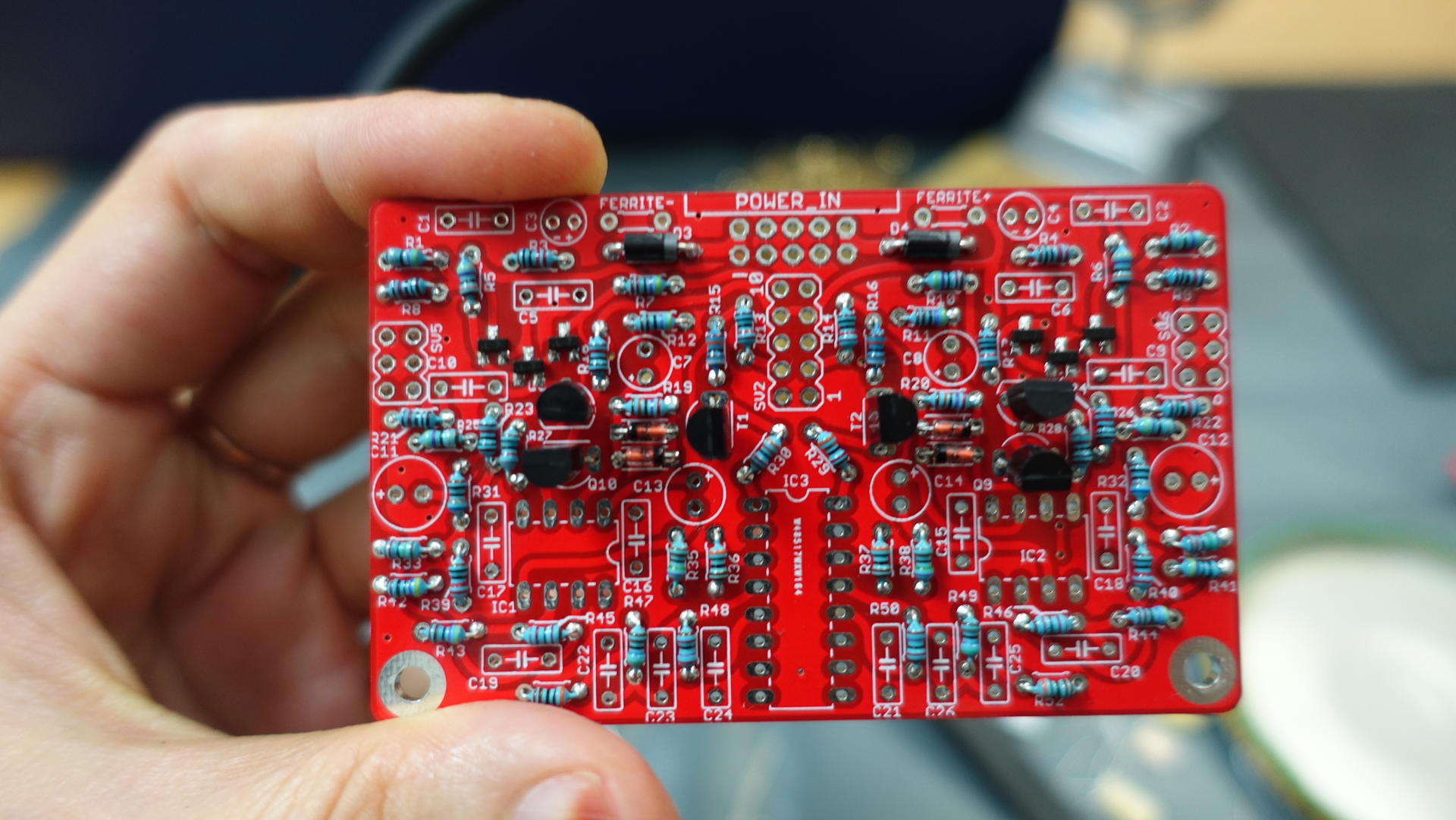

첫 번째 PCB의 조립을 마쳤습니다.

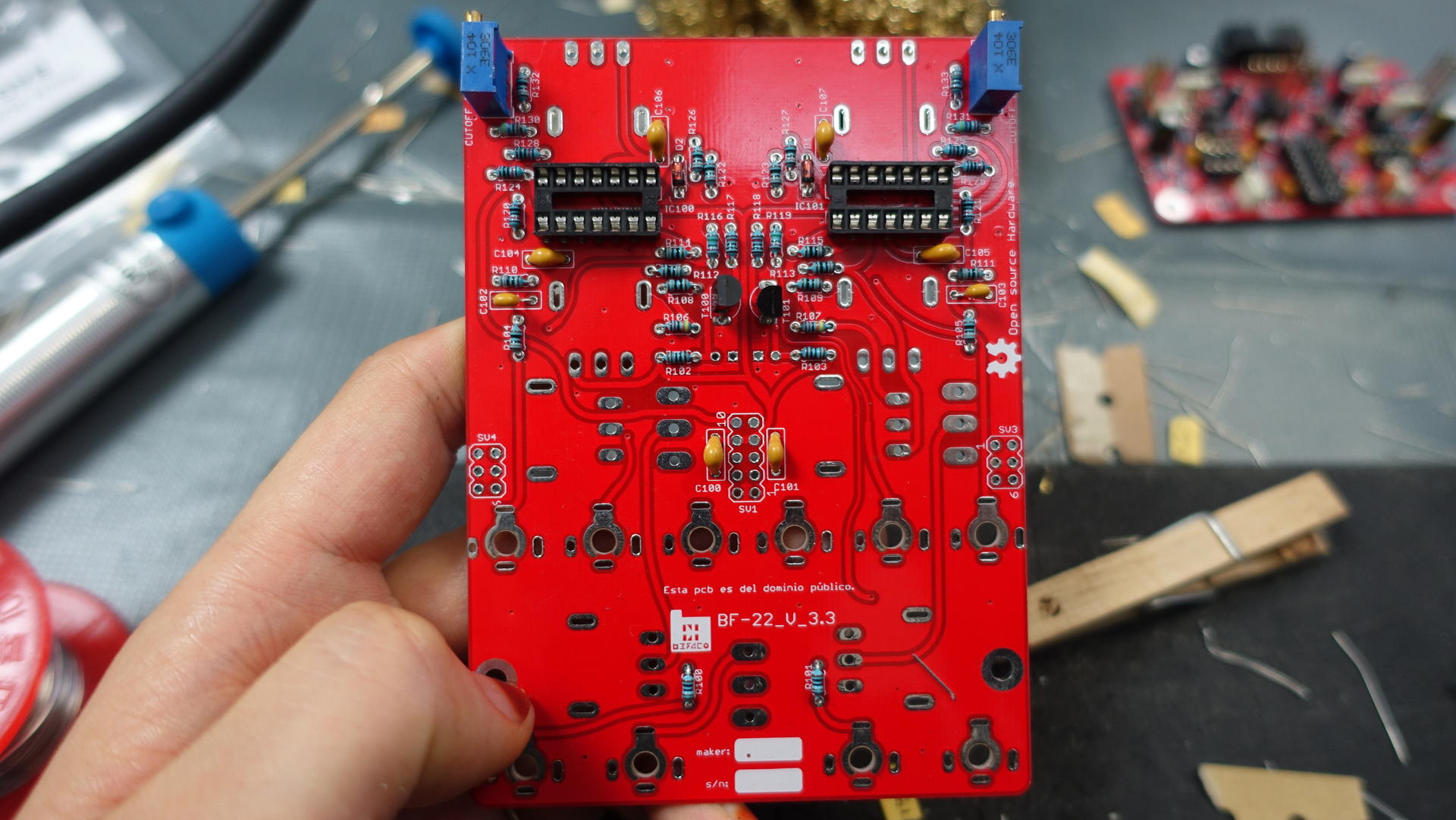

두 번째 PCB조립을 시작합니다.
납땜한 후 뒷면. 다리들은 잘라줍니다.
동일한 부품을 여러 자리에 납땜해야 하는 경우, 헷갈리기 때문에 저렇게 빌드 가이드에 체크를 해 가면서 조립을 진행했습니다.

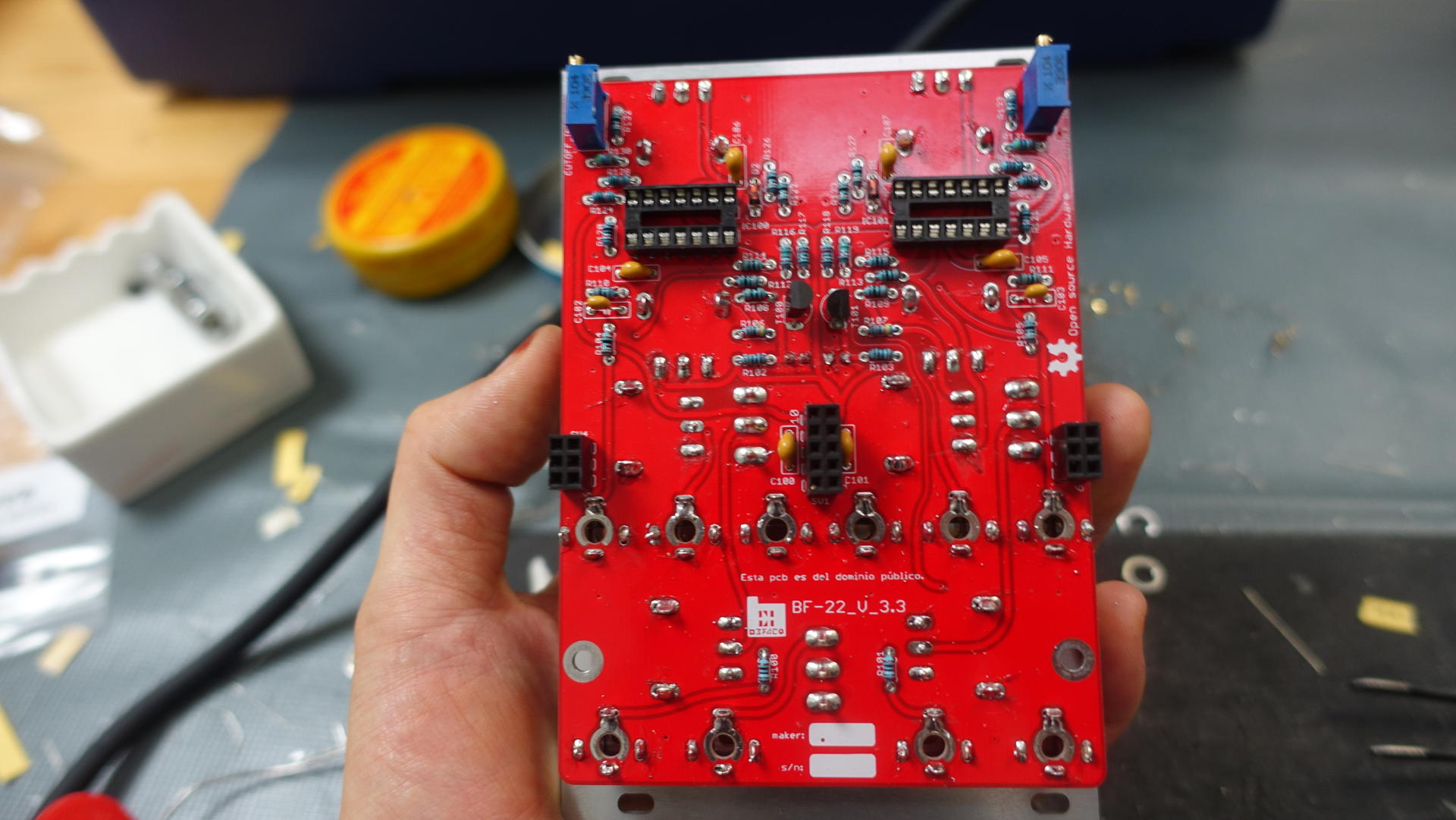

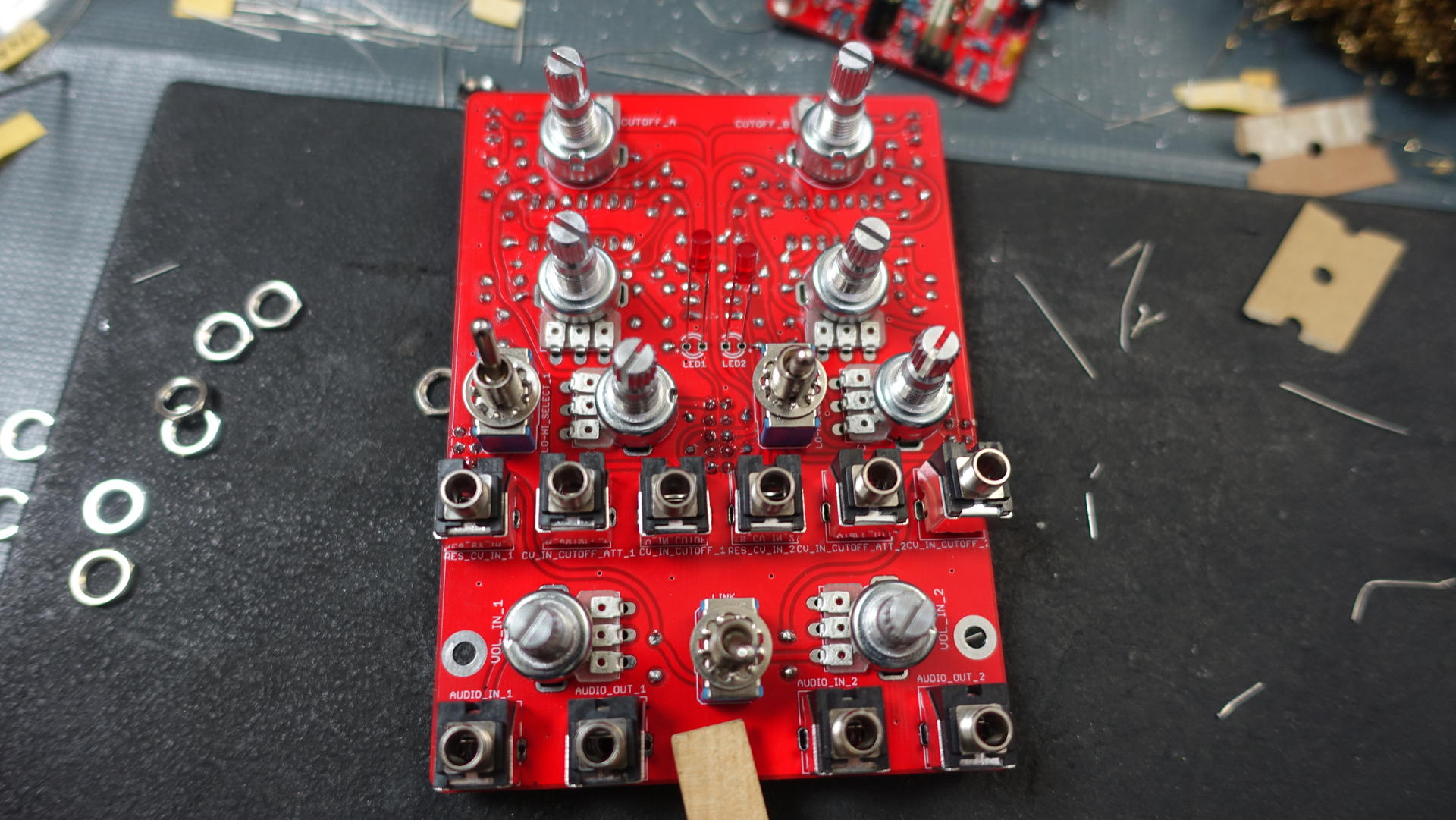

컨트롤 PCB의 가장 중요한 부분.. 소켓과 노브 등 컴포넌트를 끼워줍니다. 하지만 컴포넌트들은 아직 납땜 하면 안됩니다. 임시로 자리만 잘 잡아줍니다.
잘 고정이 되지 않는 부품들은 다리 1개 정도만 납땜해서 임시고정해줍니다.
이제 위에 패널을 덮어줍니다.
역시나 패널은 항상 잘 안 들어갑니다. 컴포넌트들을 이렇게 저렇게 움직이니 겨우 들어갔습니다.
이제 이 LED를 넣는 팁을 알려드릴게요.

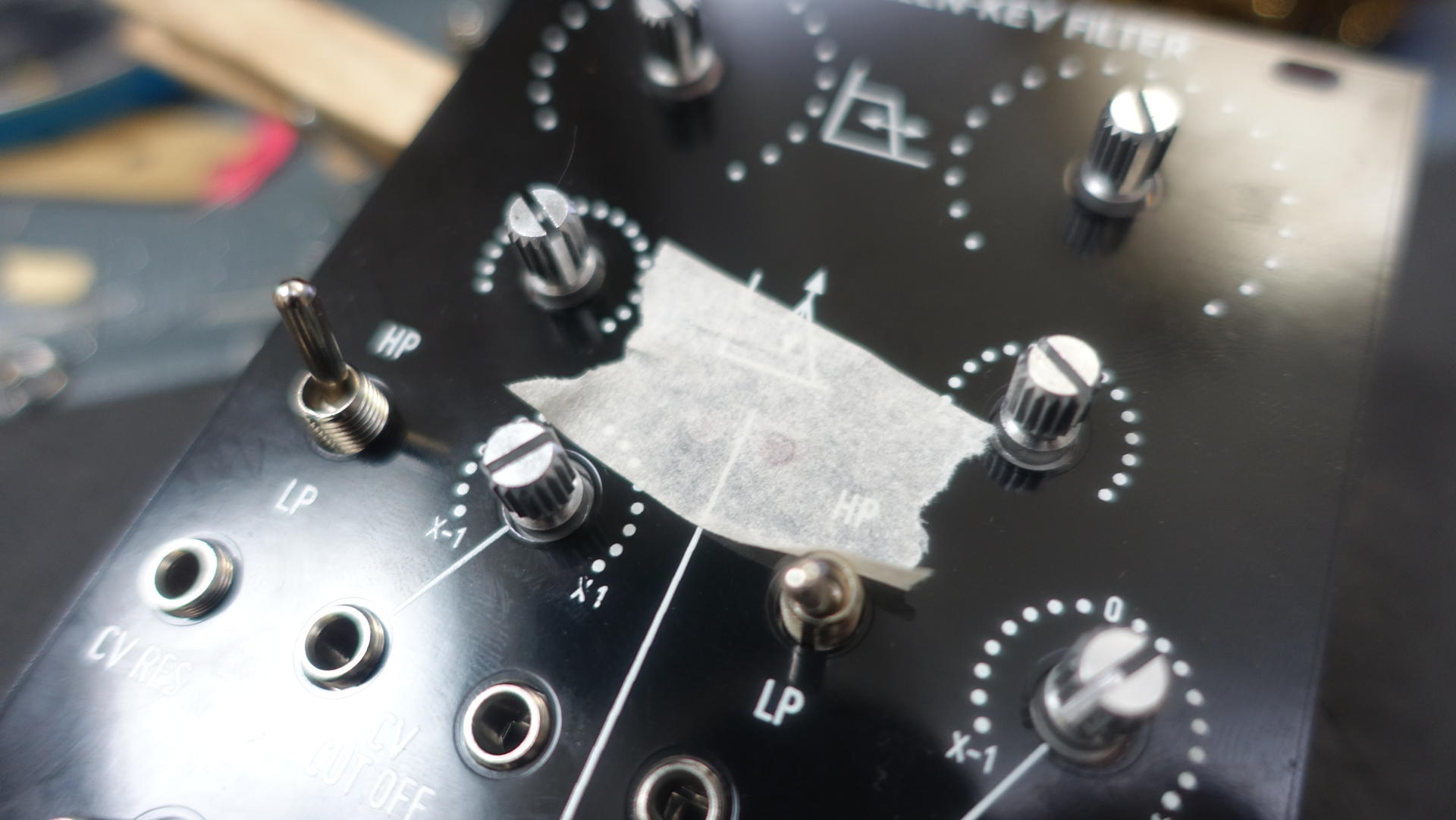

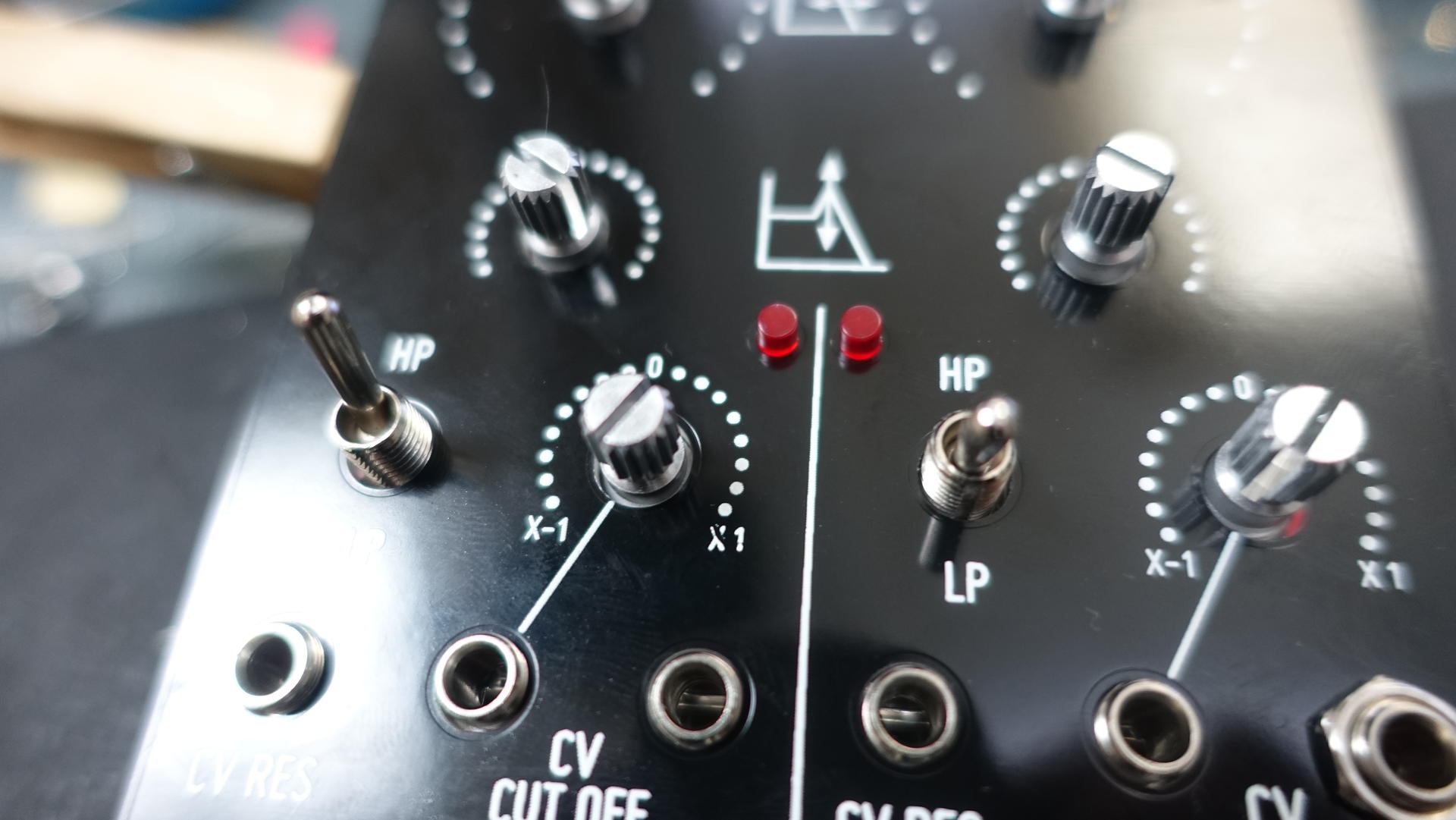

이렇게 종이테이프를 붙여서 LED가 튀어나오지 않고 패널 면에 정확히 일치하도록 해줍니다. 기능이 제일 중요하지만 역시 컴포넌트 조립이 잘 되야 모듈의 완성도가 높아집니다.
패널이 잘 장착되면, 뒤집어서 임시로 고정했던 컴포넌트들을 납땜해 줍니다.

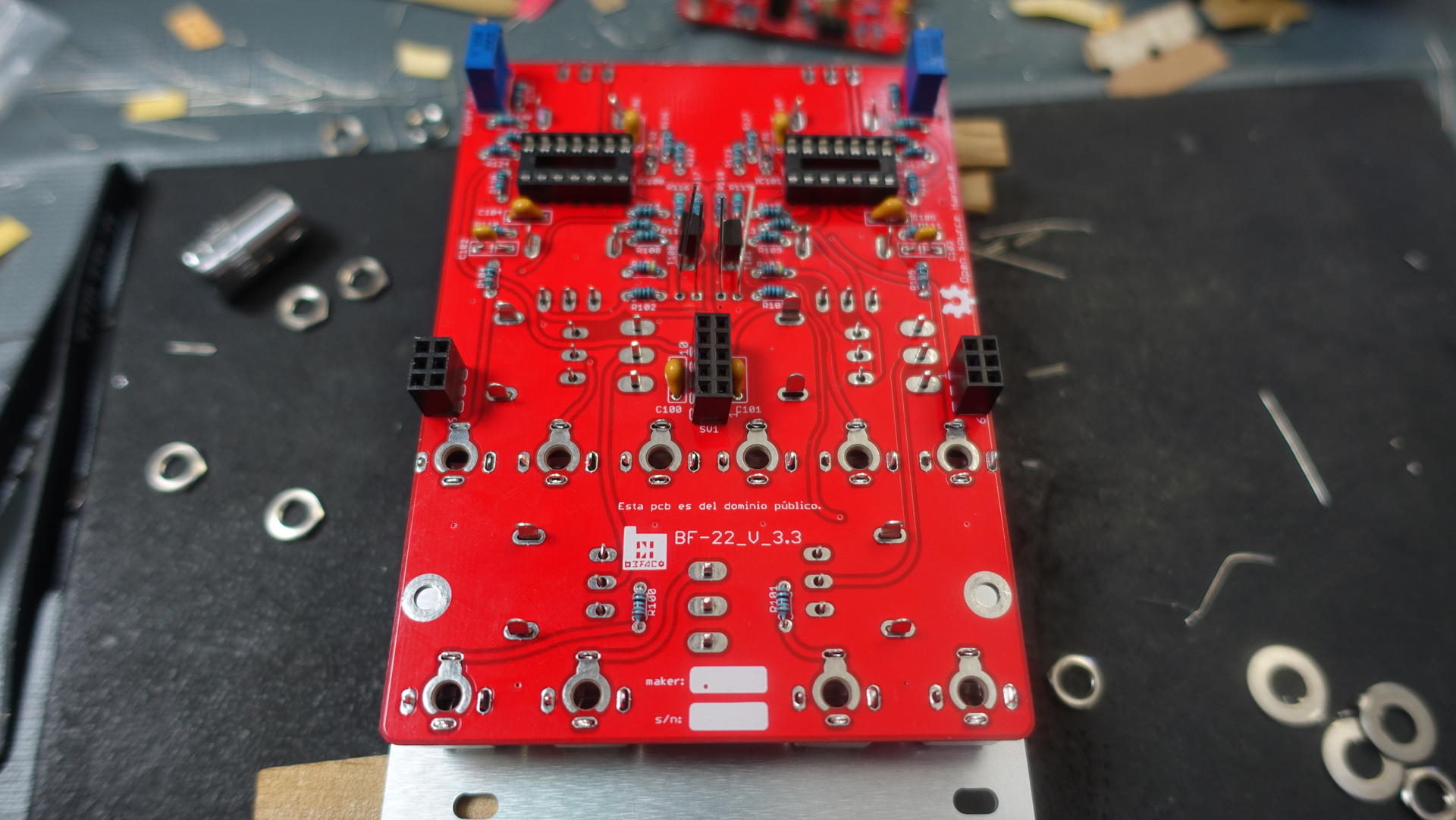

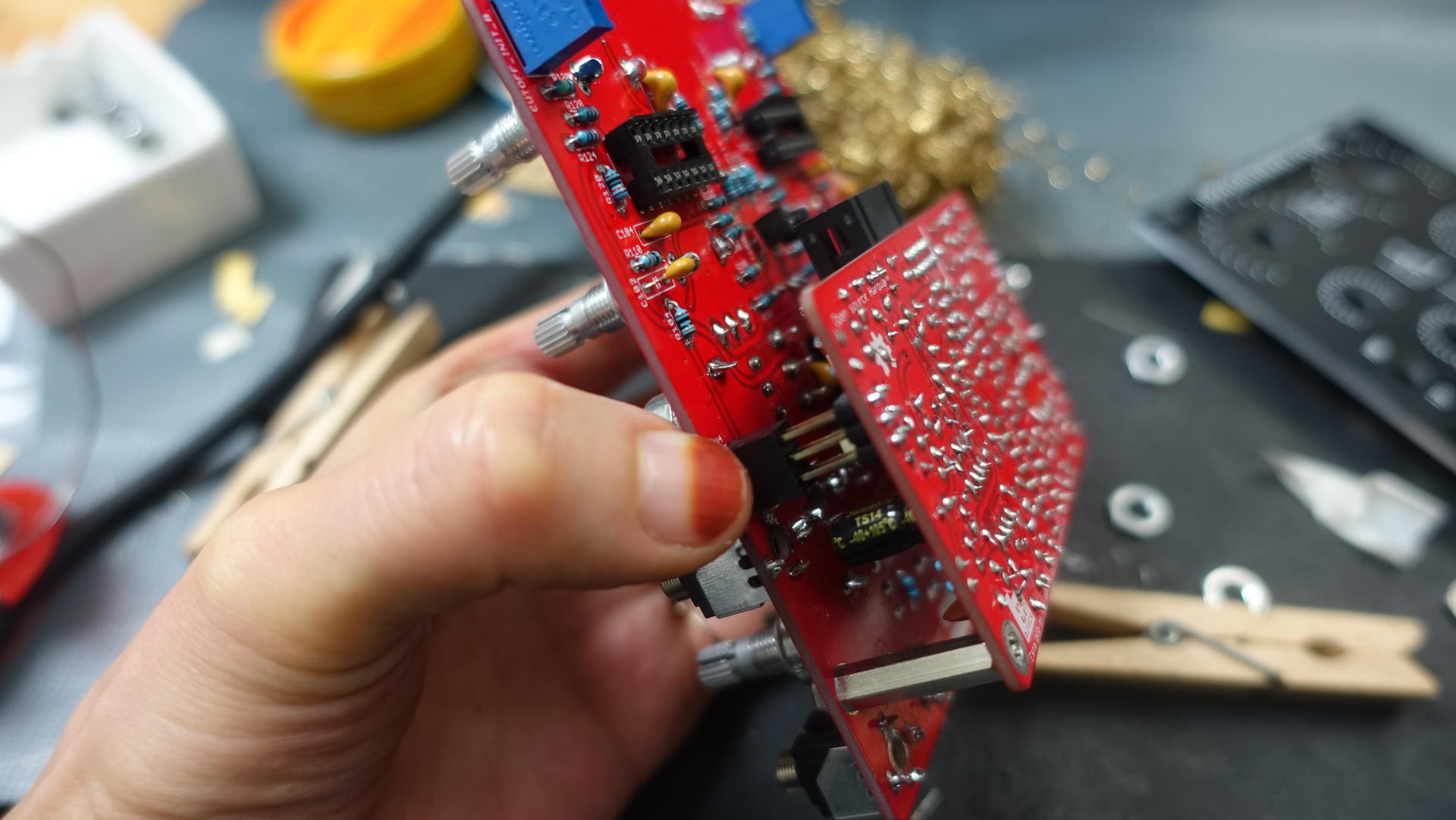

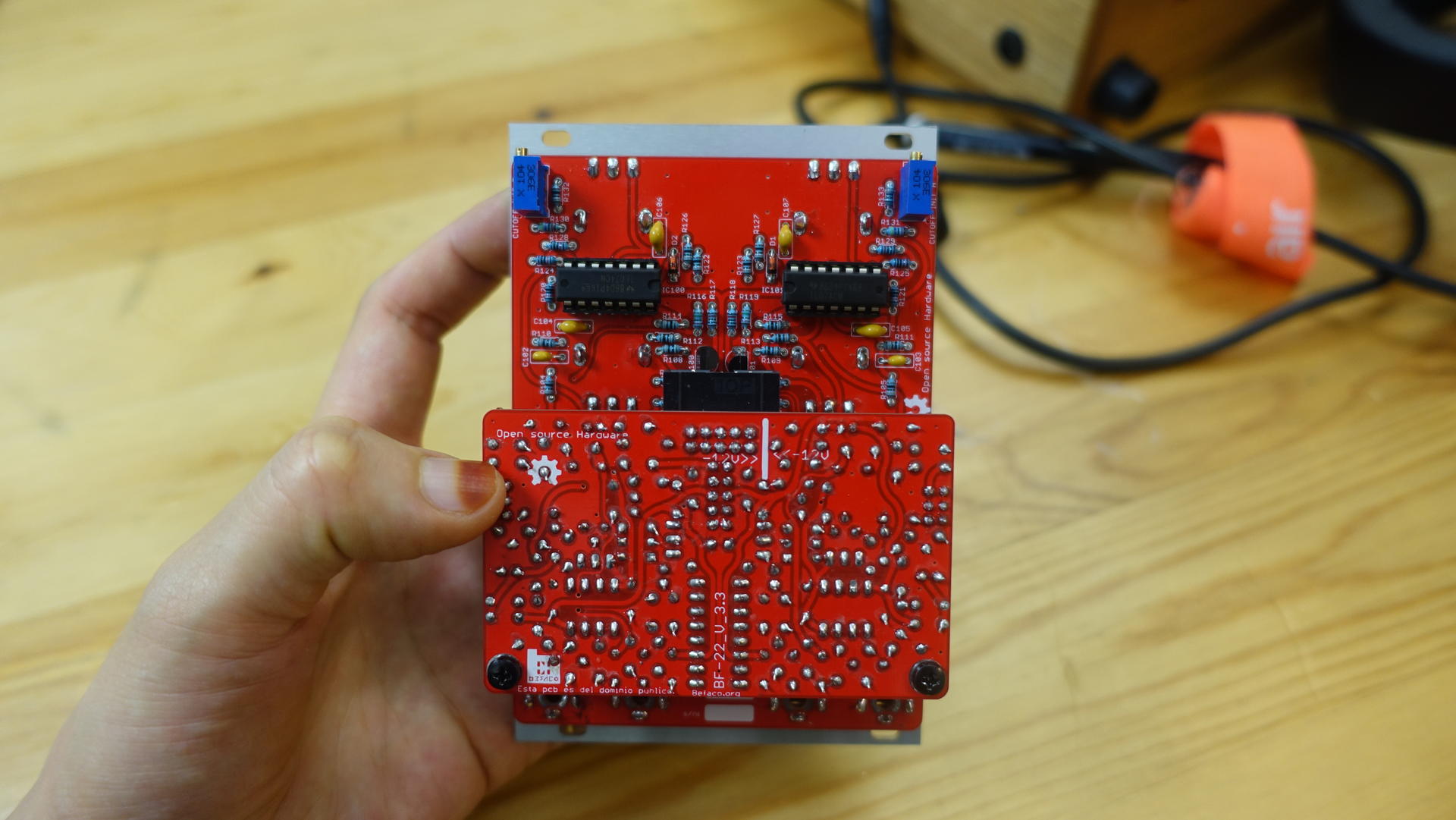

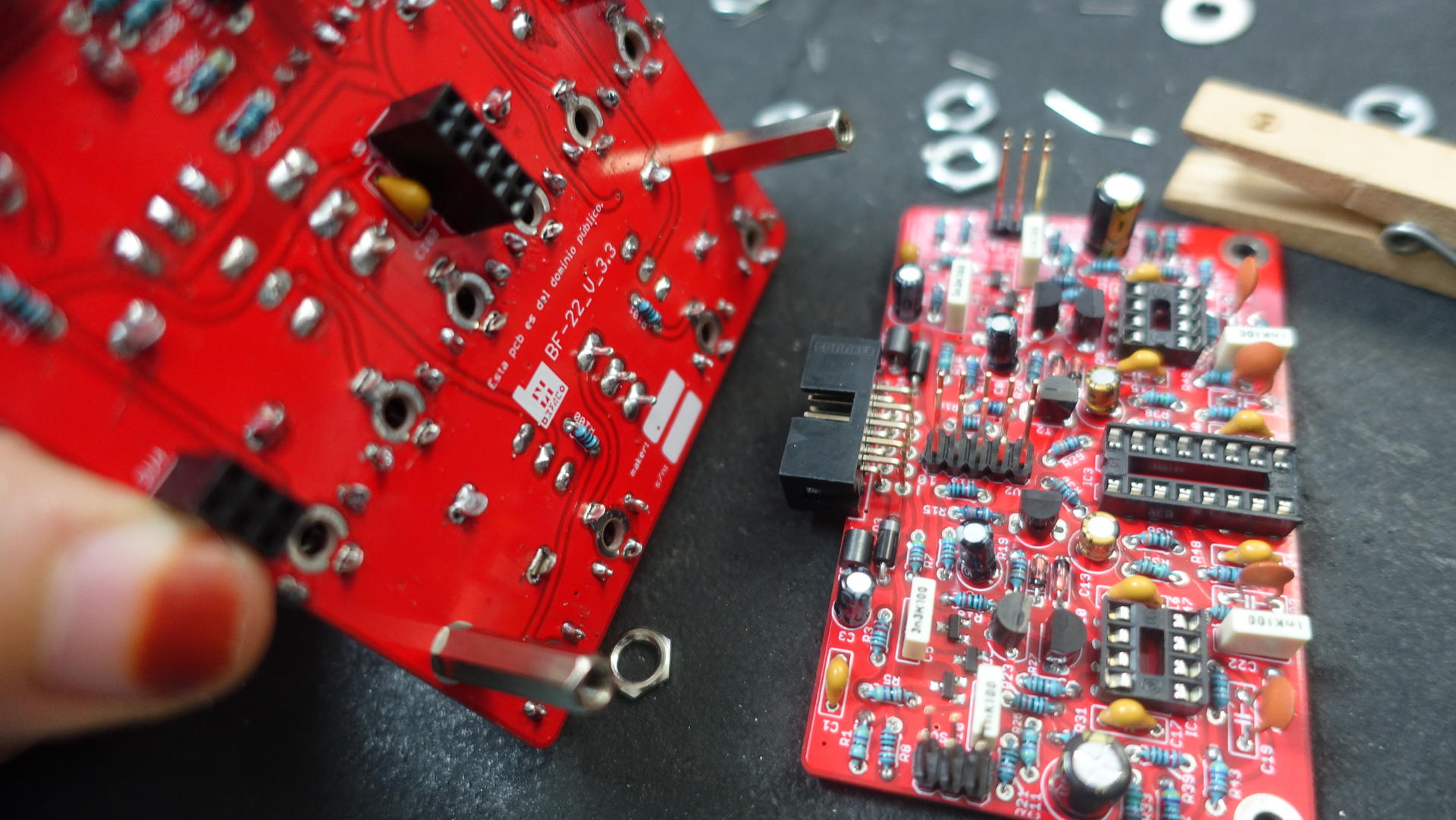

이제 메인PCB와 컨트롤 PCB를 고정하는 브릿지를 연결해 줍니다.

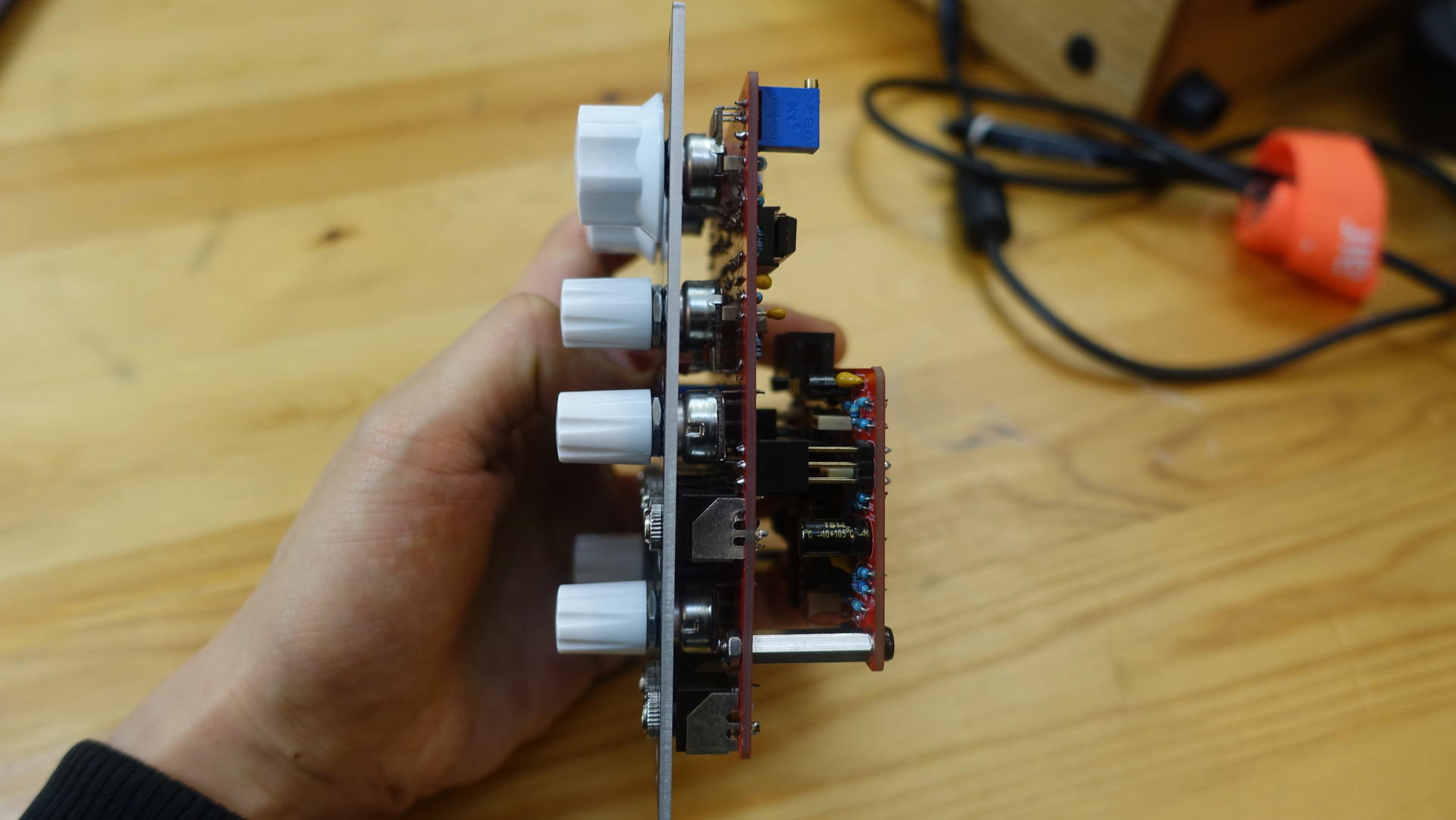

조립을 마쳤습니다..(힘들었다,,)

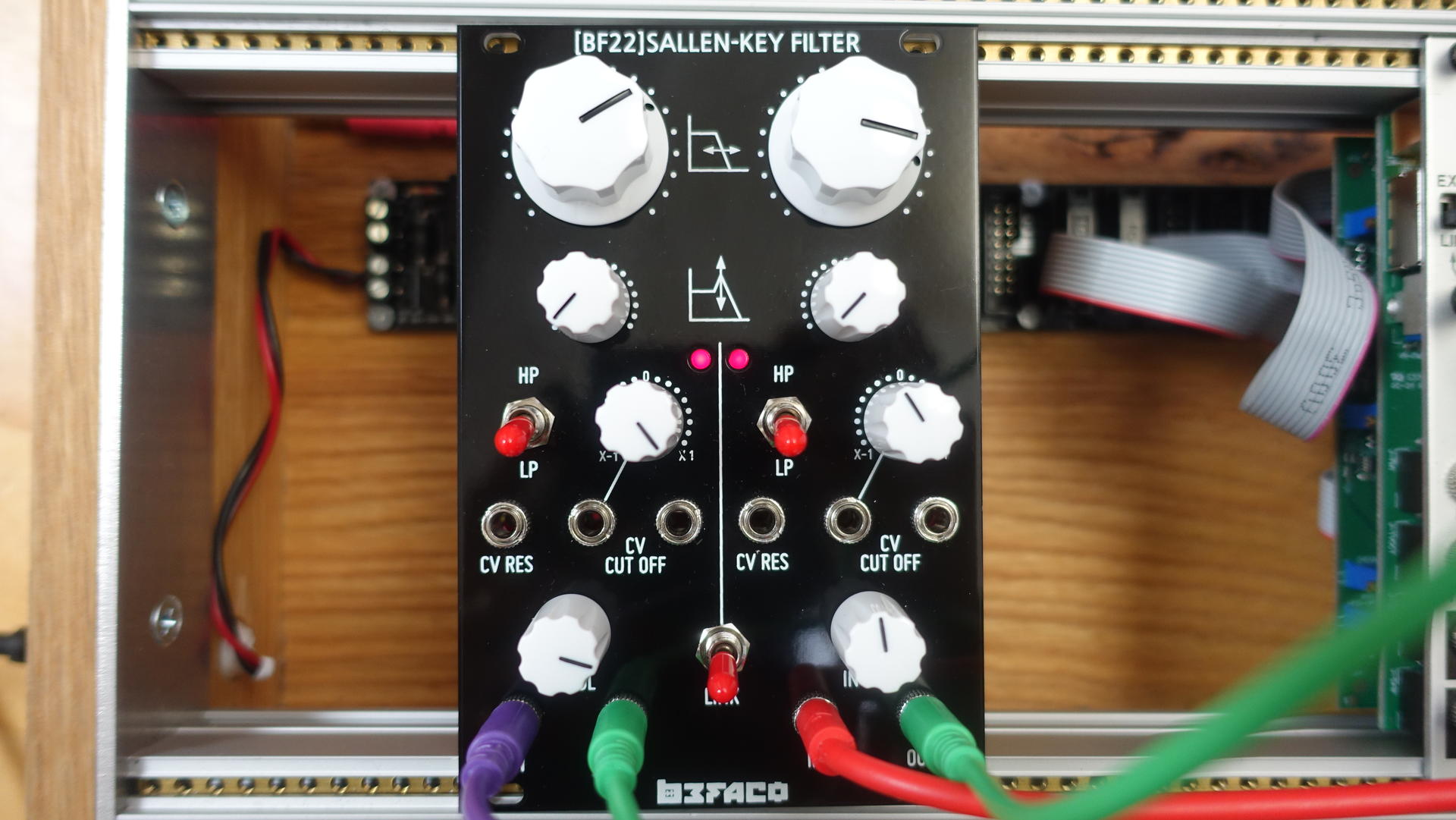

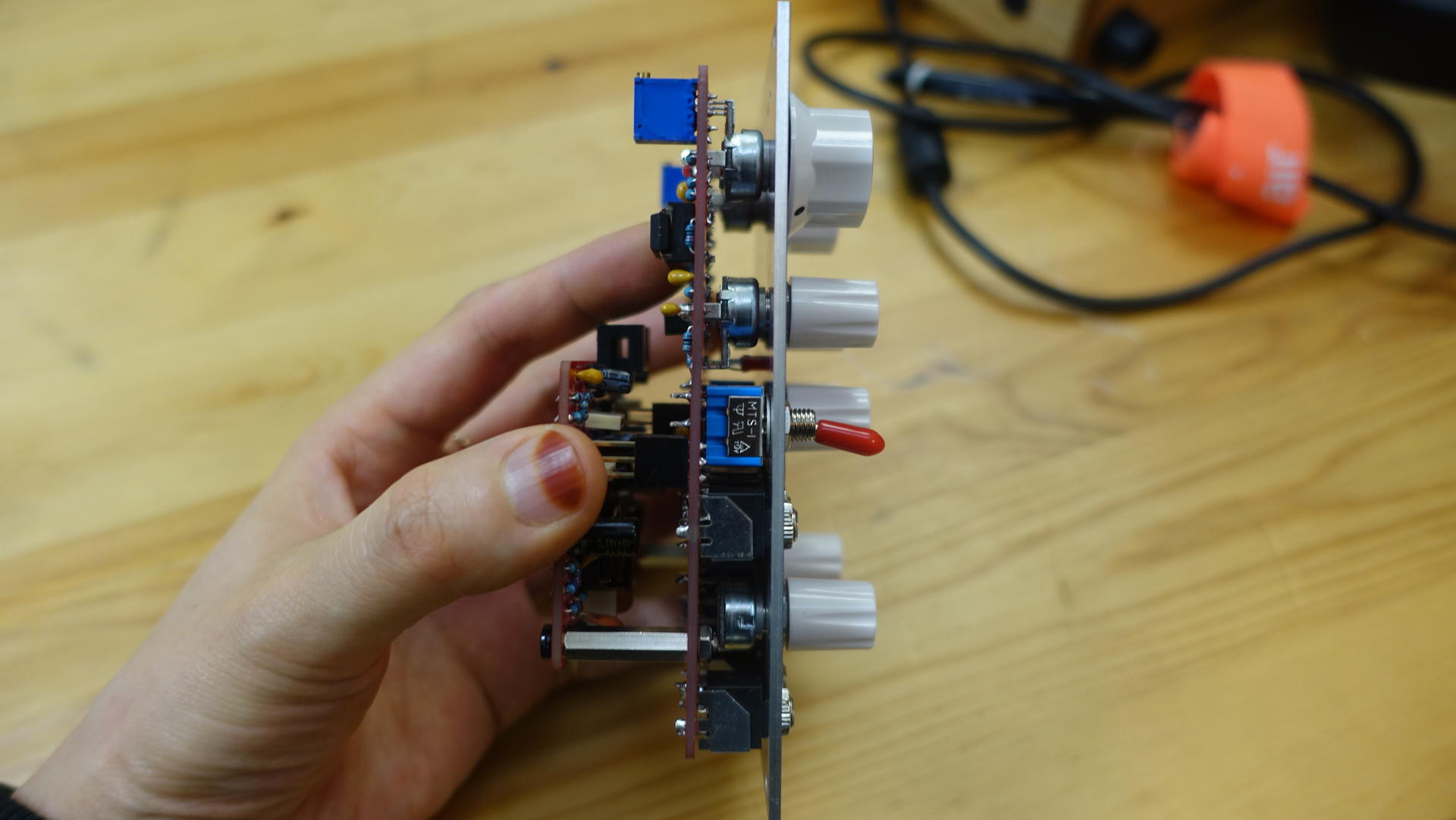

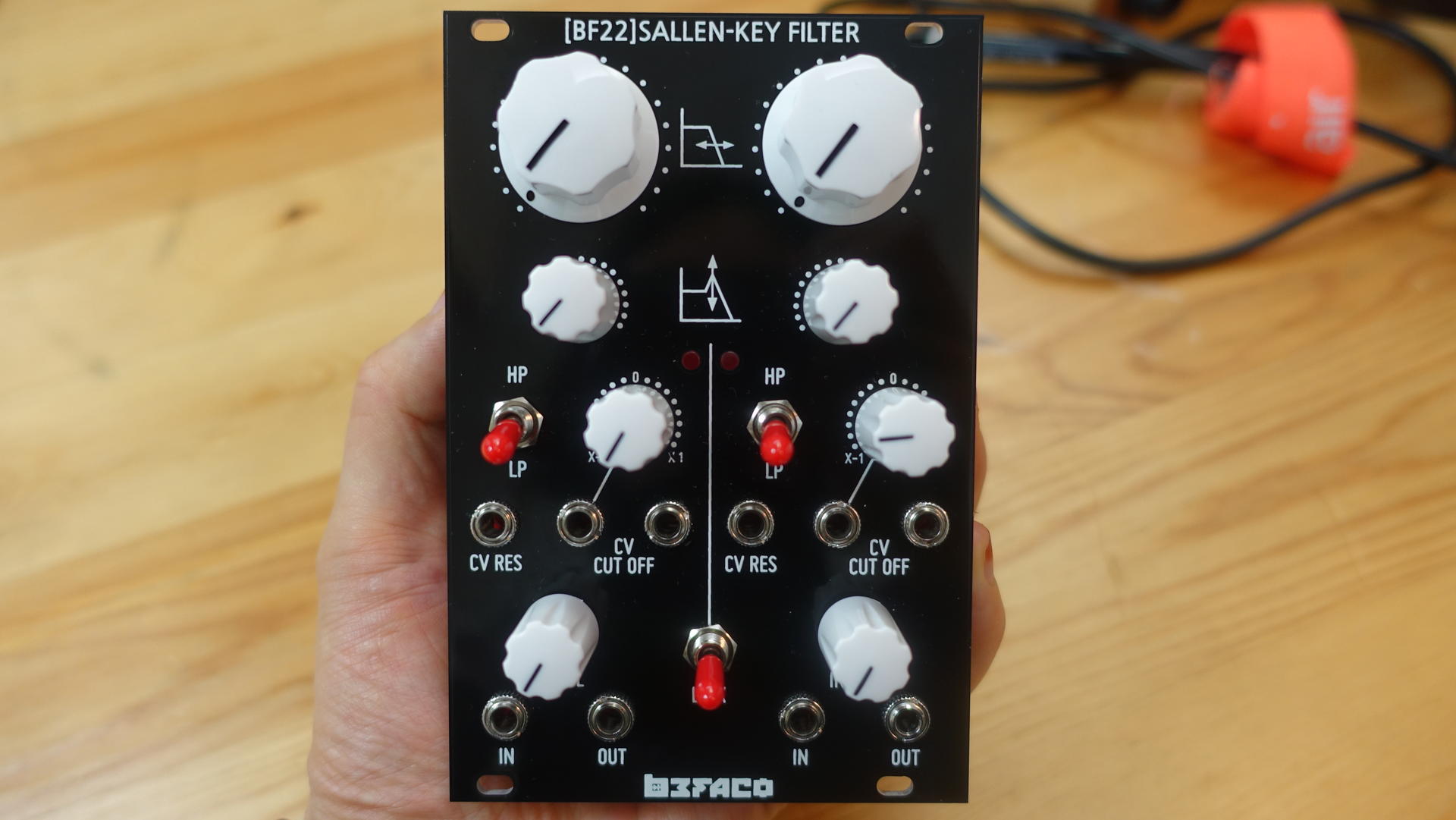

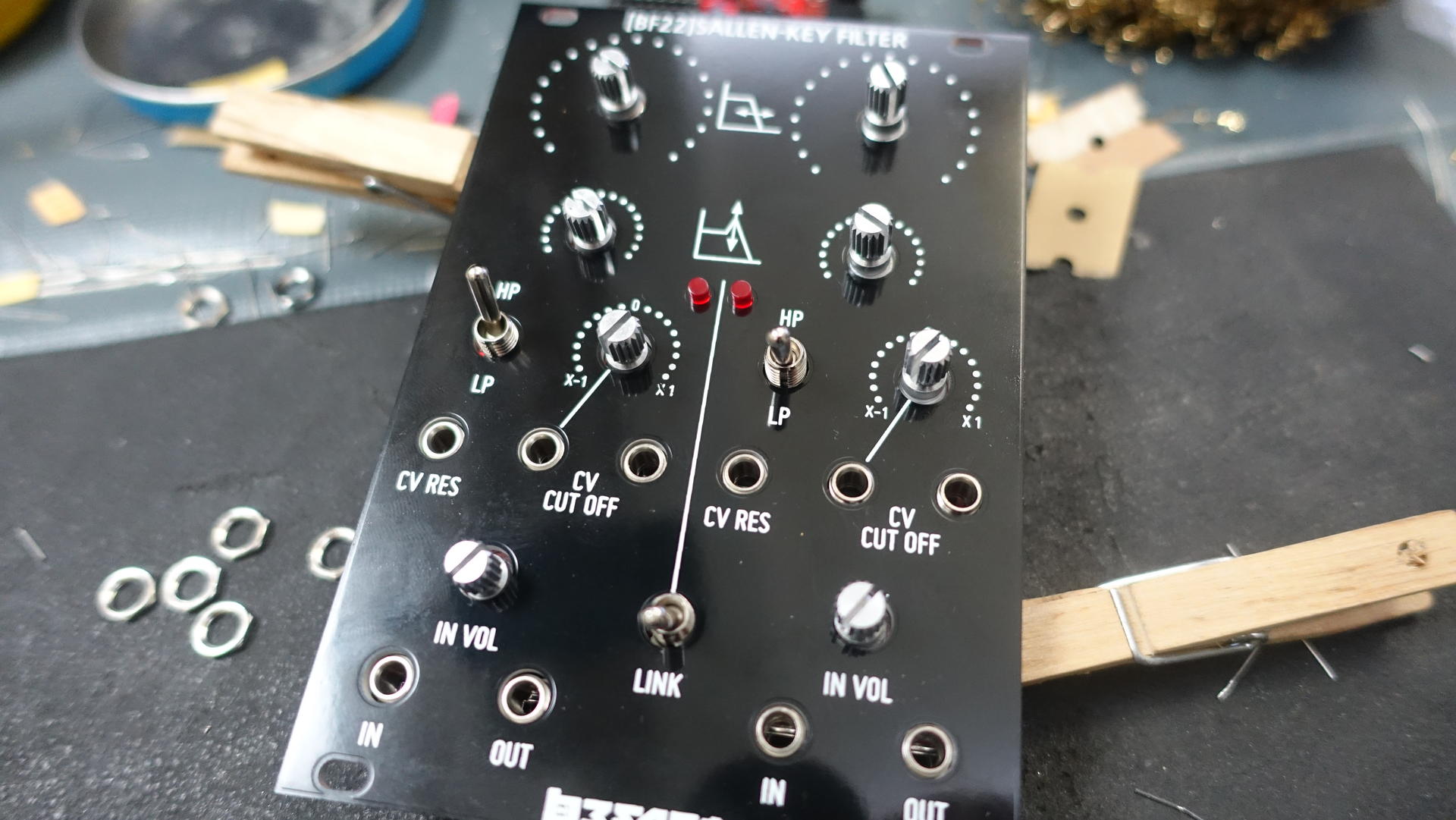

완성된 모습.
다행이 잘 작동합니다 ㅜㅜ
필터는 꽤 만족스럽게 사용하고 있습니다.
모두 DIY 성공하시길 바라며.. 이상으로 포스팅을 마칩니다.
긴 글 읽어주셔서 감사합니다.!
