[DIY] moog 60hp 케이스에 파워 내장하기

안녕하세요.

moog 60hp 케이스에 파워를 장착하고 싶다는 문의가 종종 있던 차에 지인의 moog 60hp 케이스를 이용해 파워 내장 작업도 할 겸 기록을 남겨봤습니다.

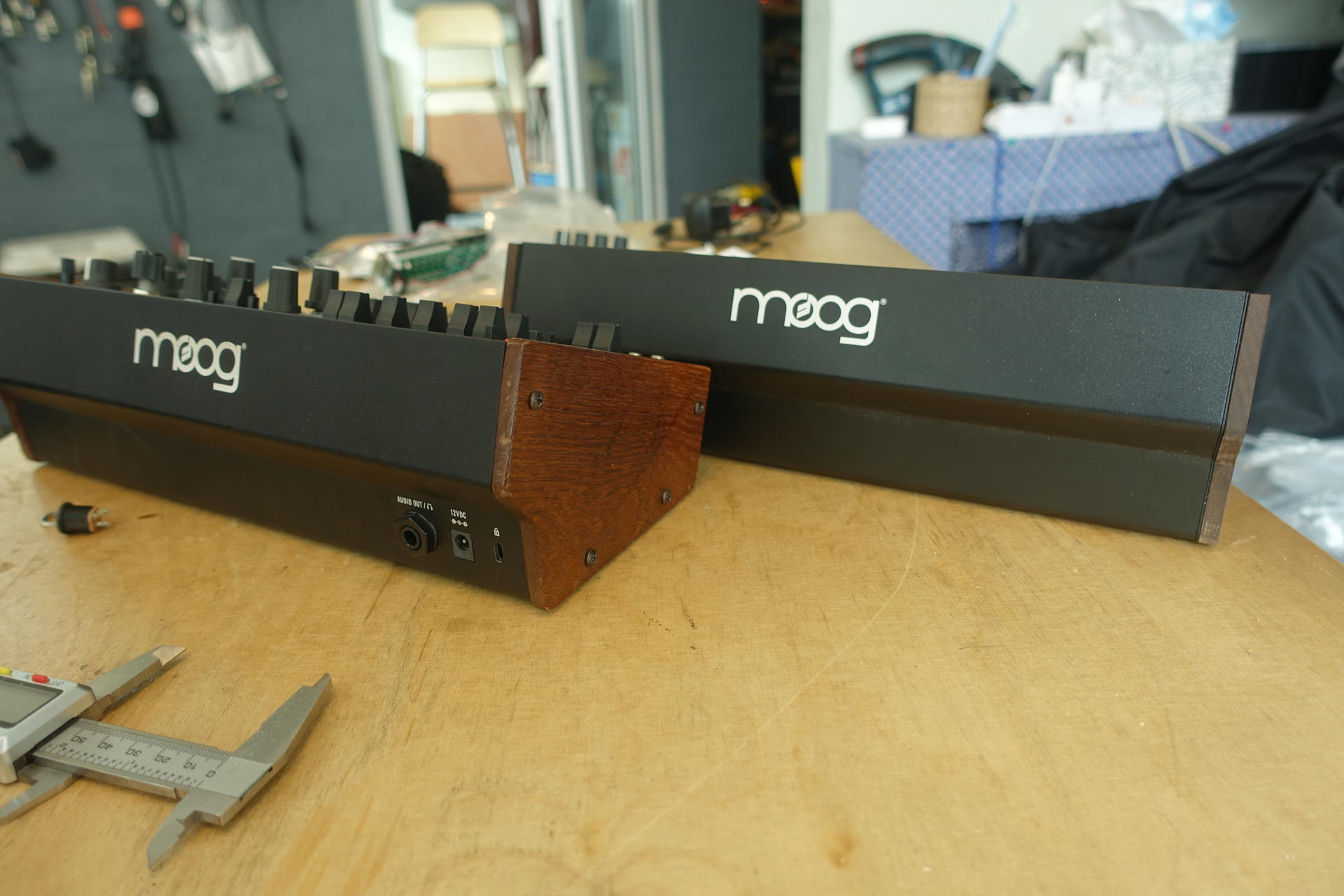

moog Mother32, DFAM 등의 60hp 케이스에는 전원, 오디오 아웃풋 단자가 있지만 따로 구입할 수 있는 moog 케이스에는 단자가 없습니다. 아래 그림에서 오른쪽의 케이스가 오늘 파워를 내장할 케이스입니다.

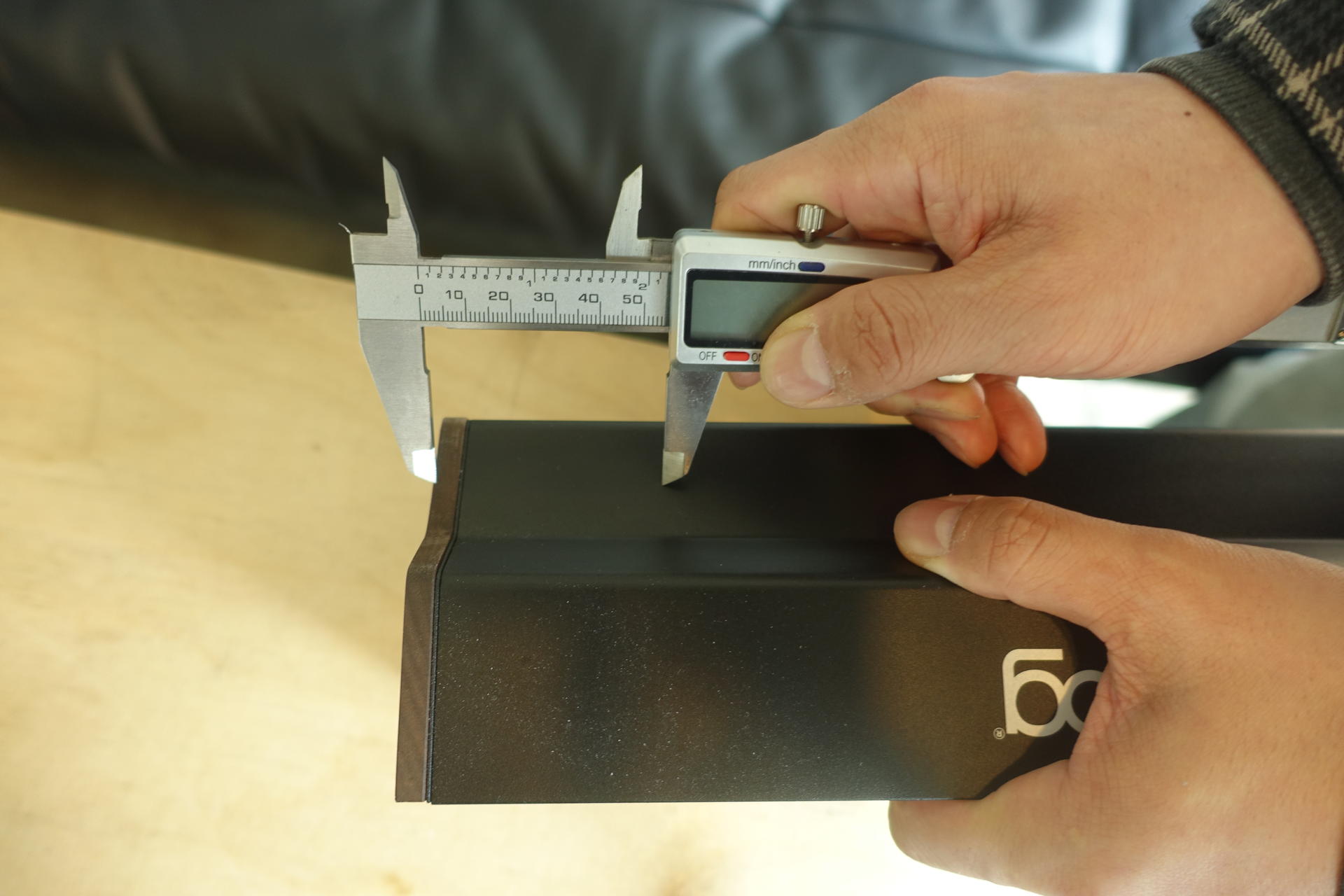

moog mother32 케이스의 단자 위치와 동일하게 길이를 재서 표시합니다.(꼭 이 위치일 필요는 없지만...)

전원 어댑터 단자를 장착하기위한 홀 가공.

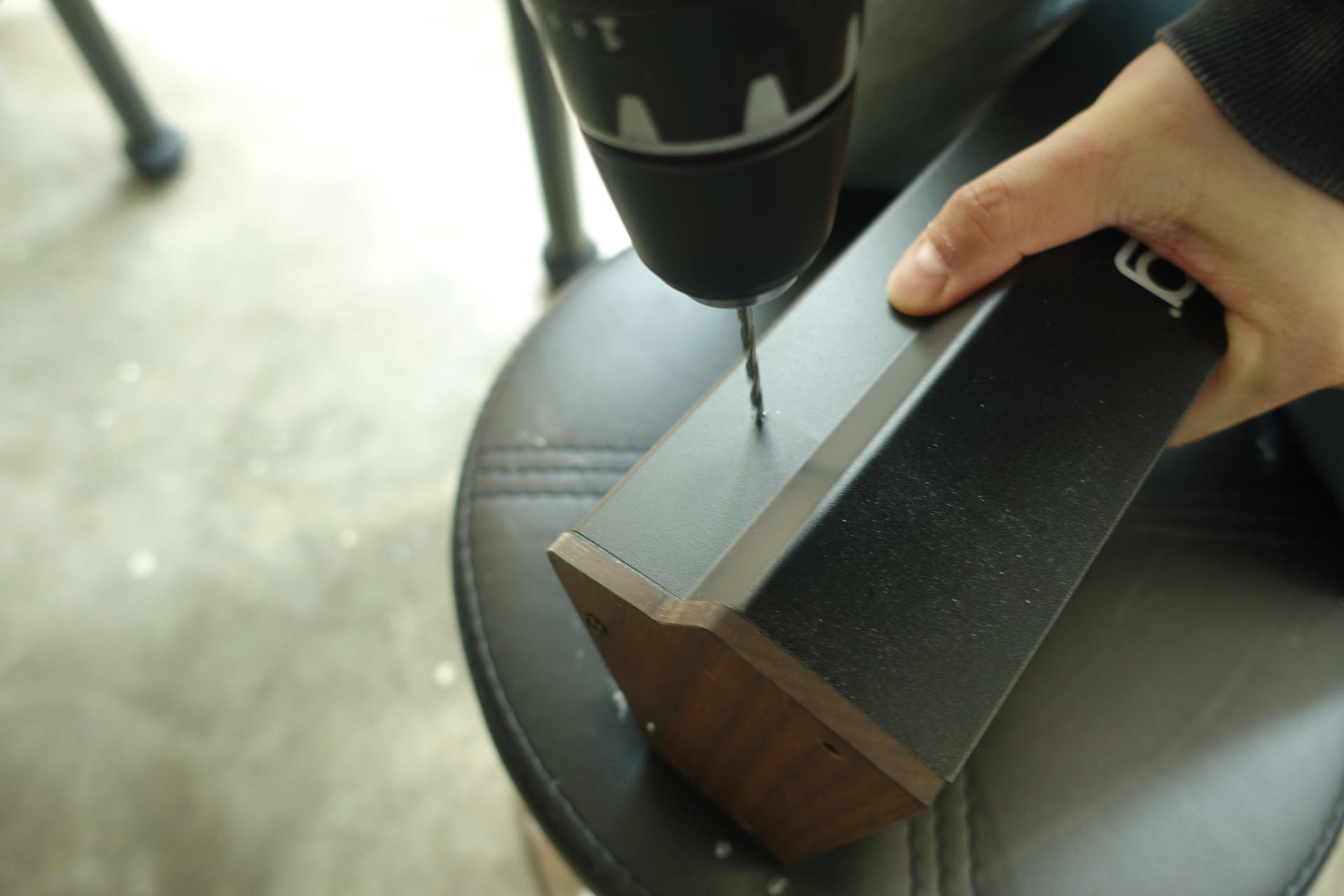

먼저 얇은 드릴비트를 이용하여 1차 홀을 뚫어줍니다.

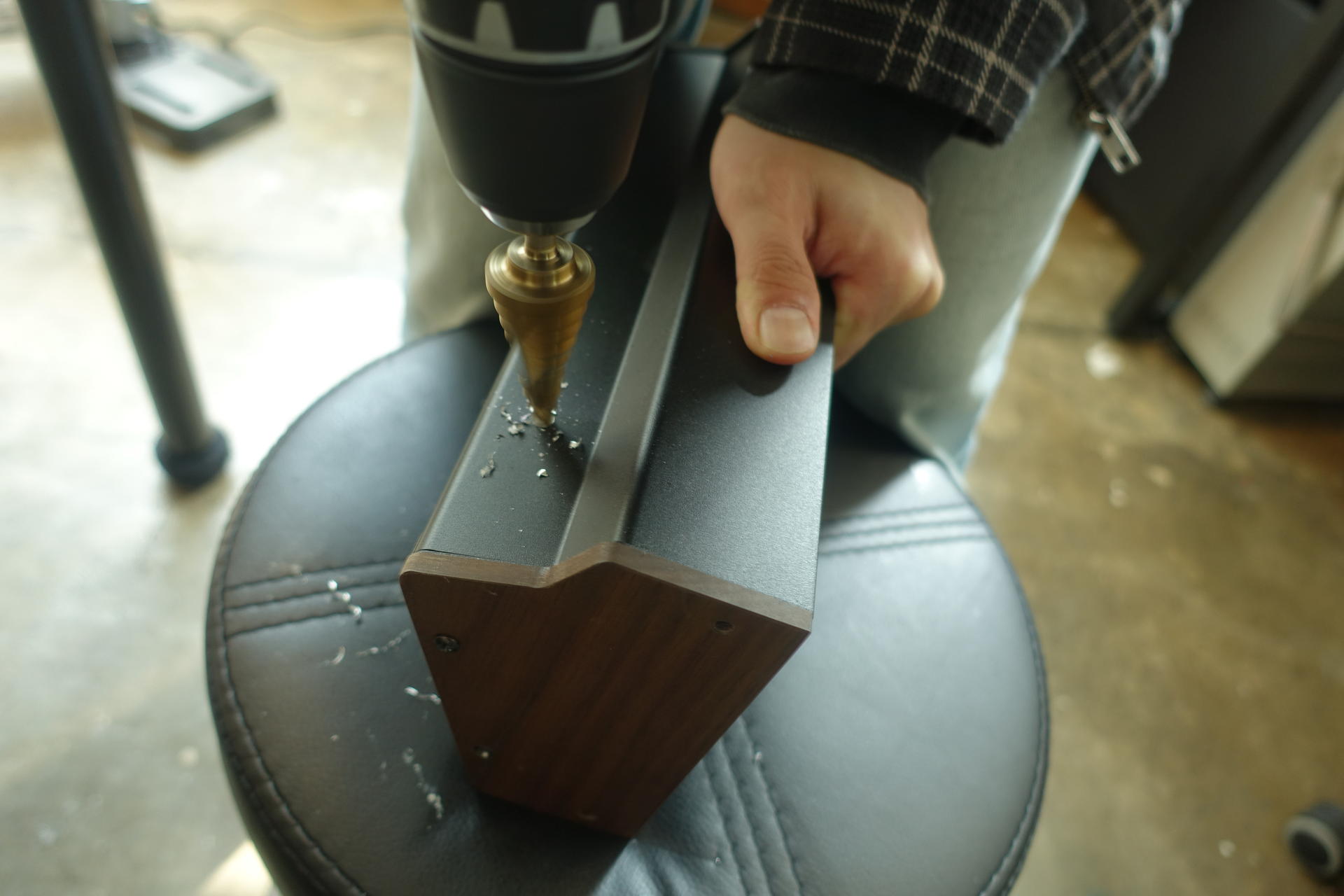

그 다음 두꺼운 드릴비트를 이용하여 어댑터 단자의 사이즈에 맞는 홀을 뚫어줍니다.

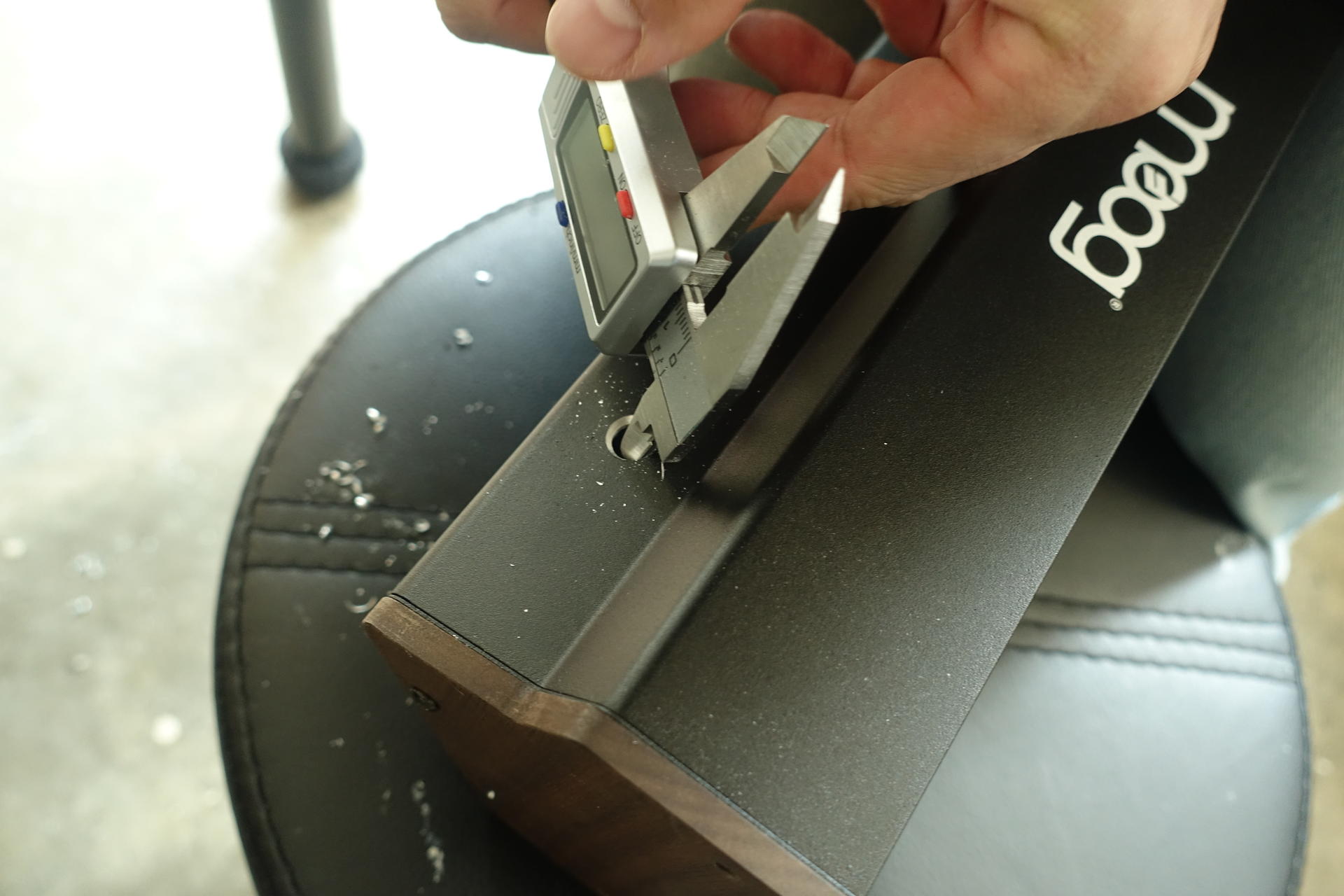

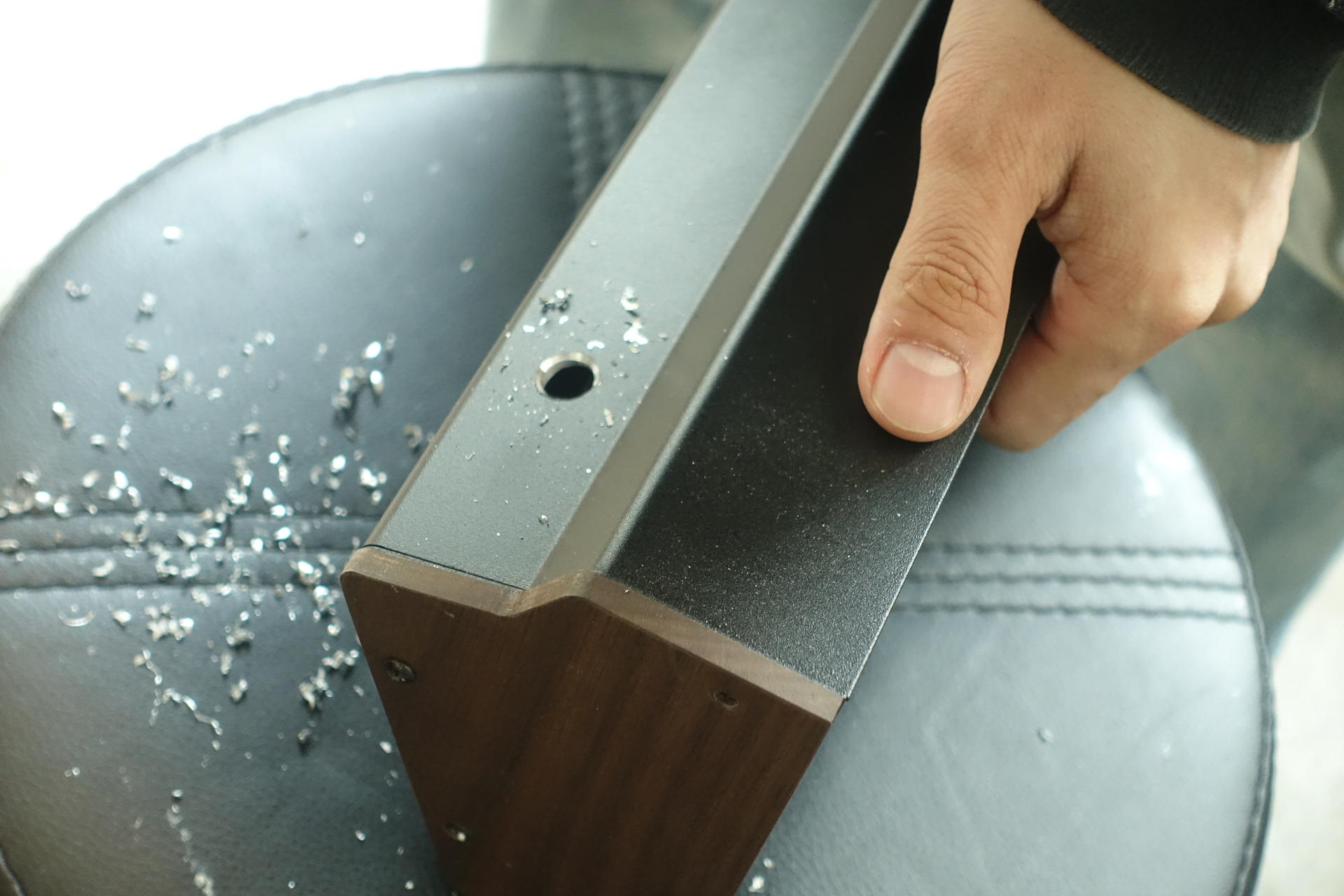

깔끔하게 홀이 생겼습니다.

준비한 어댑터 단자를 장착해봅니다.

내부 모습

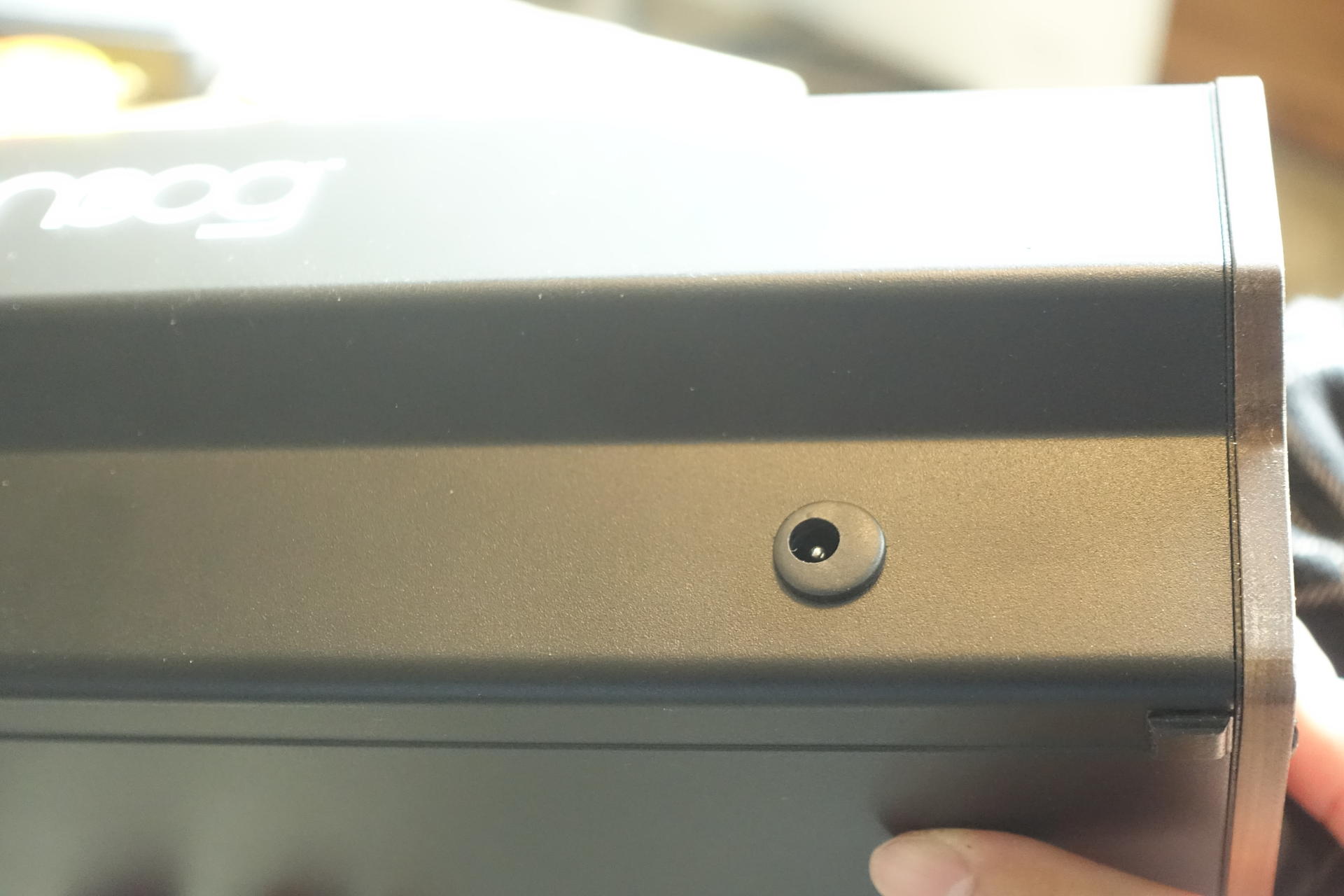

외부 모습

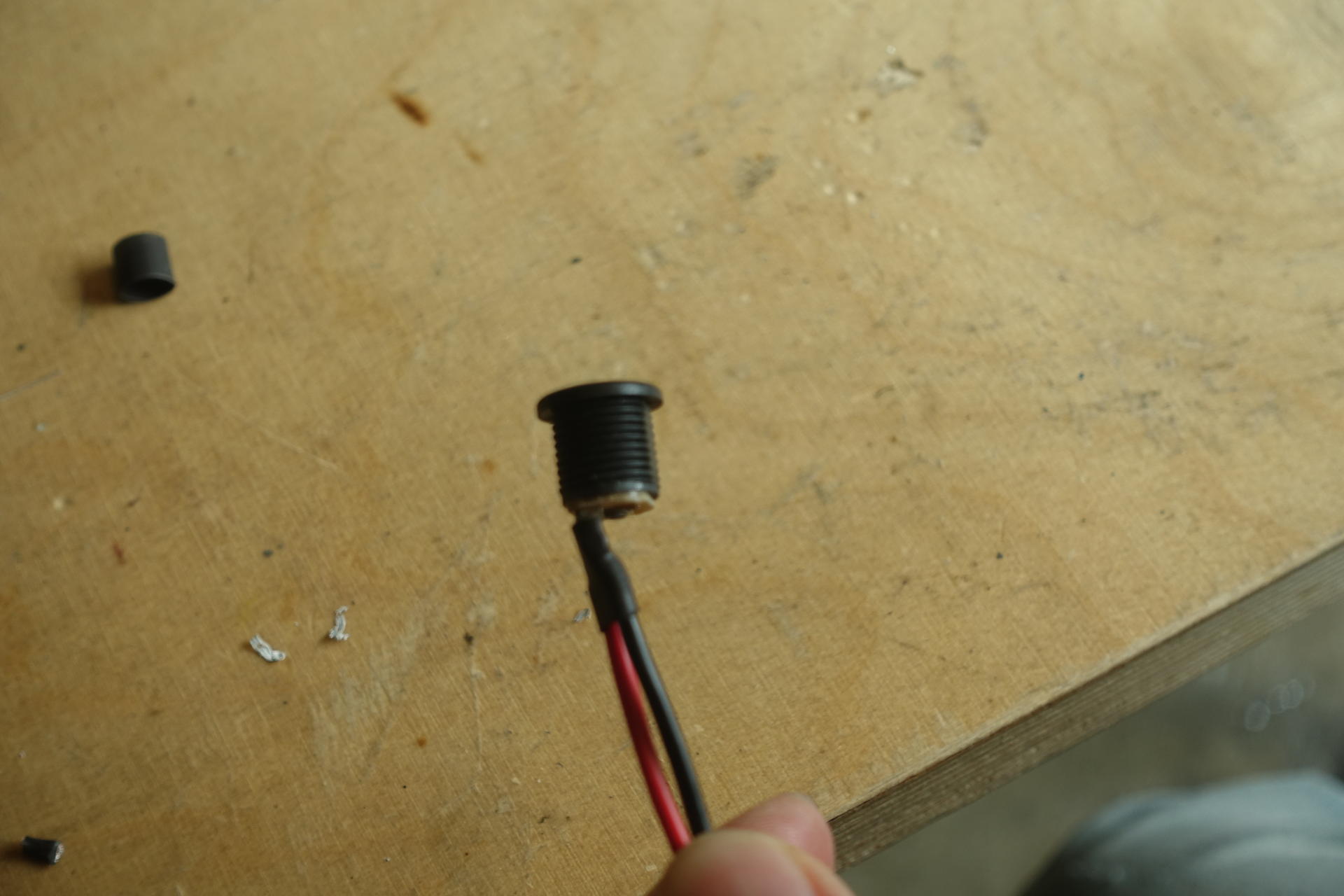

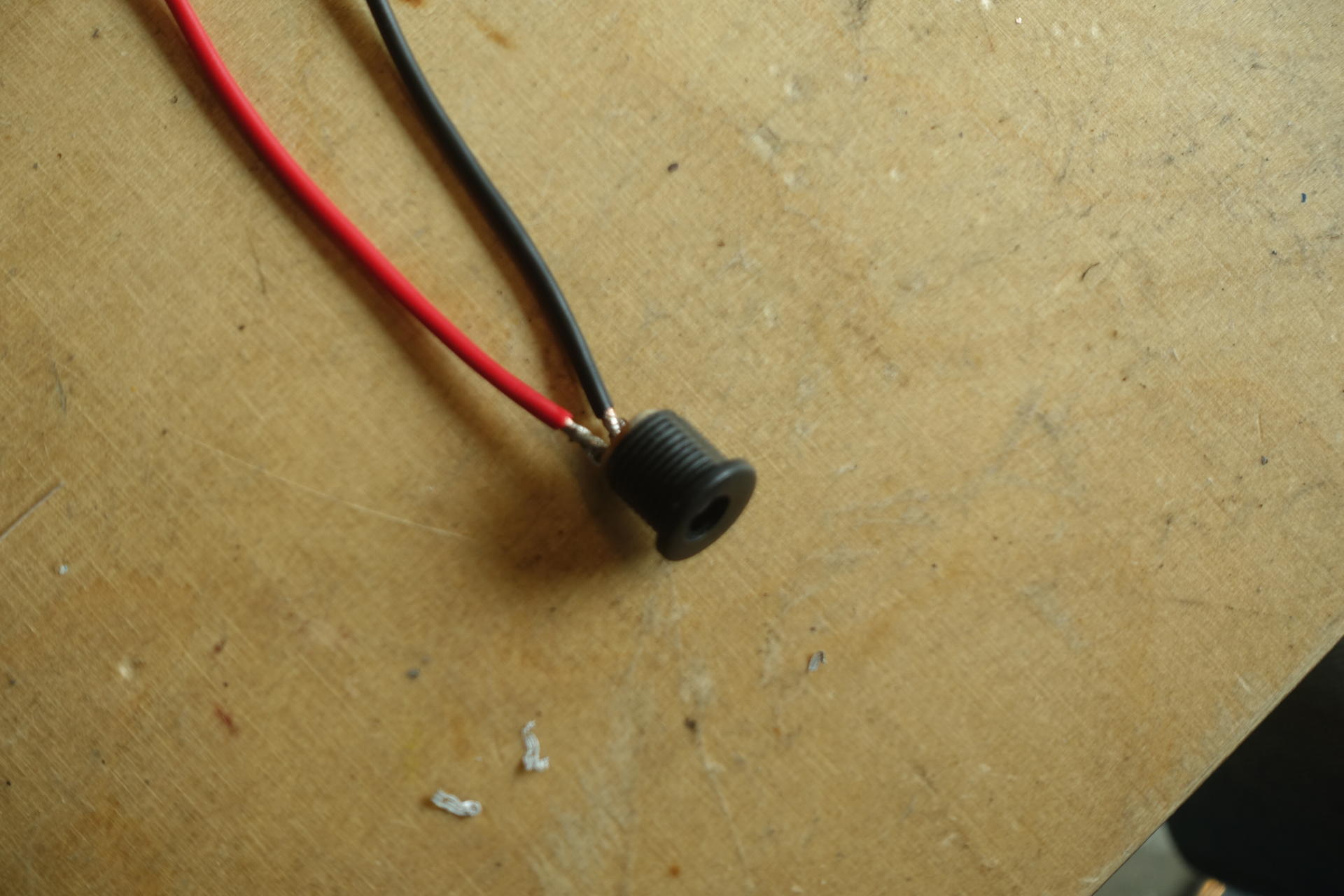

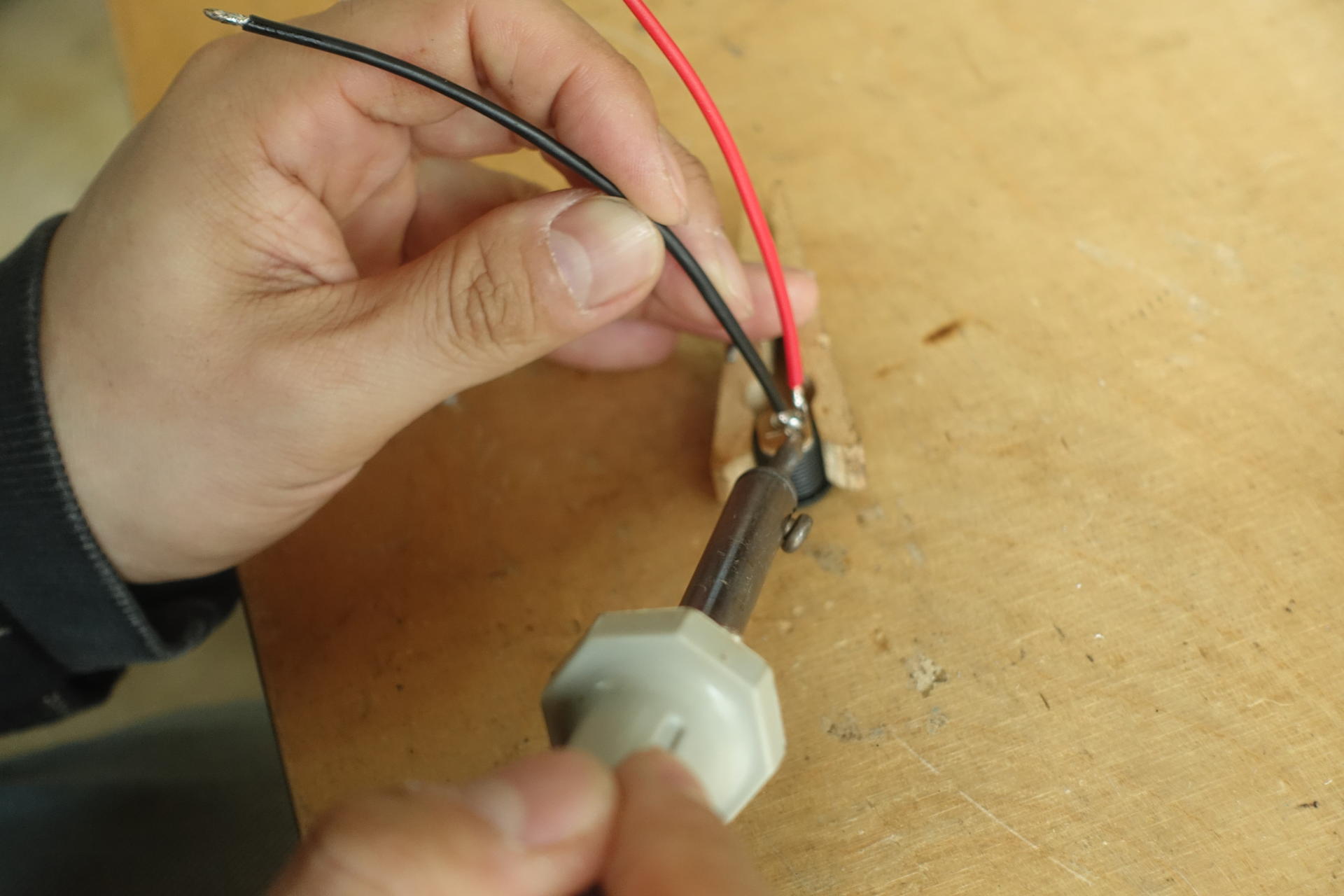

이제 파워에 연결할 케이블을 연결합니다. 구분하기 쉬운 두 가닥의 전원선을 준비해서 어댑터 단자에 [+ -] 극을 잘 맞춰 납땜을 해줍니다.

수축튜브를 이용해 안전하게 마감도 해줍니다.

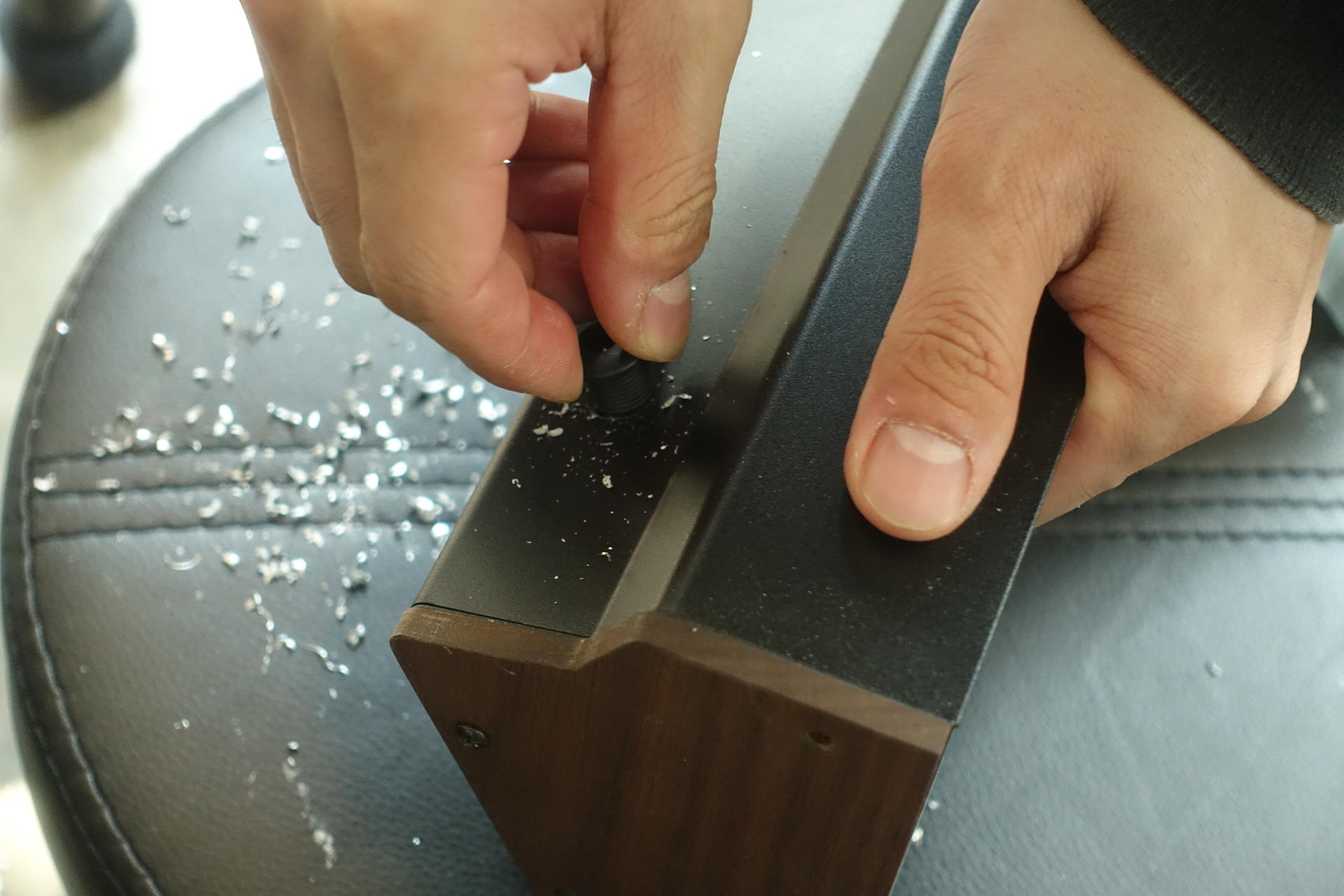

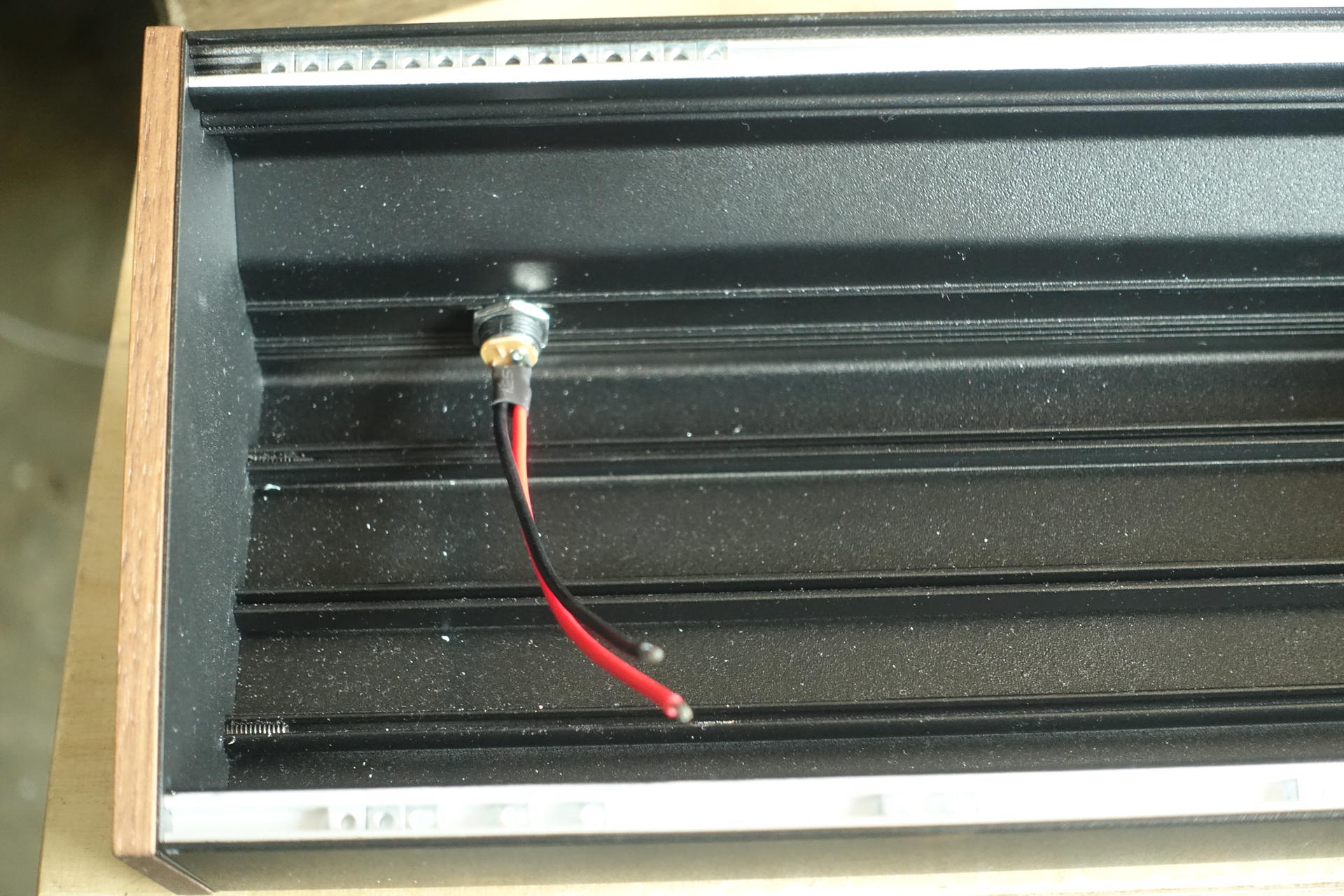

다시 홀에 장착해줍니다. 육각 너트까지 단단하게 조여주면 어댑터 단자 장착은 끝납니다.

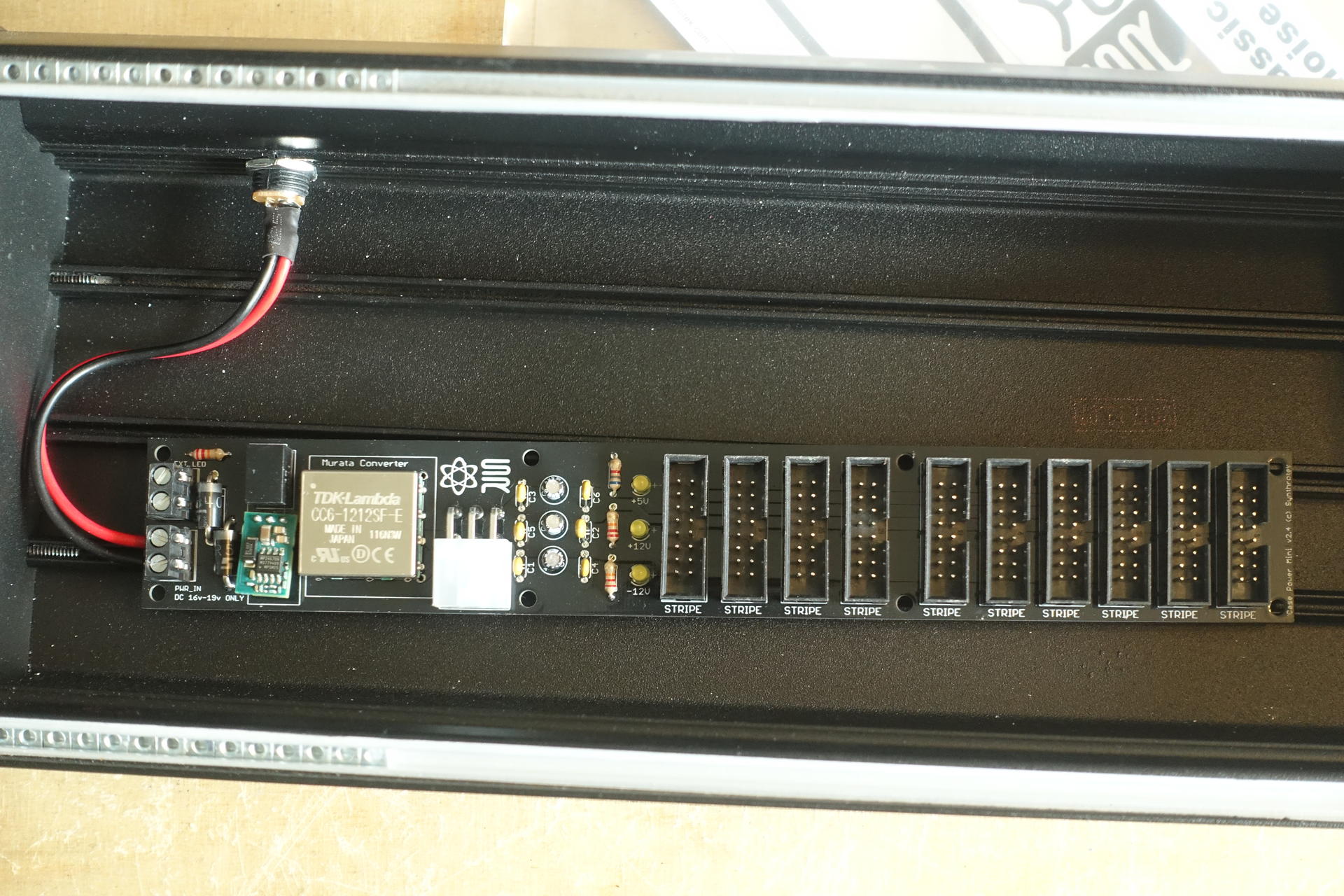

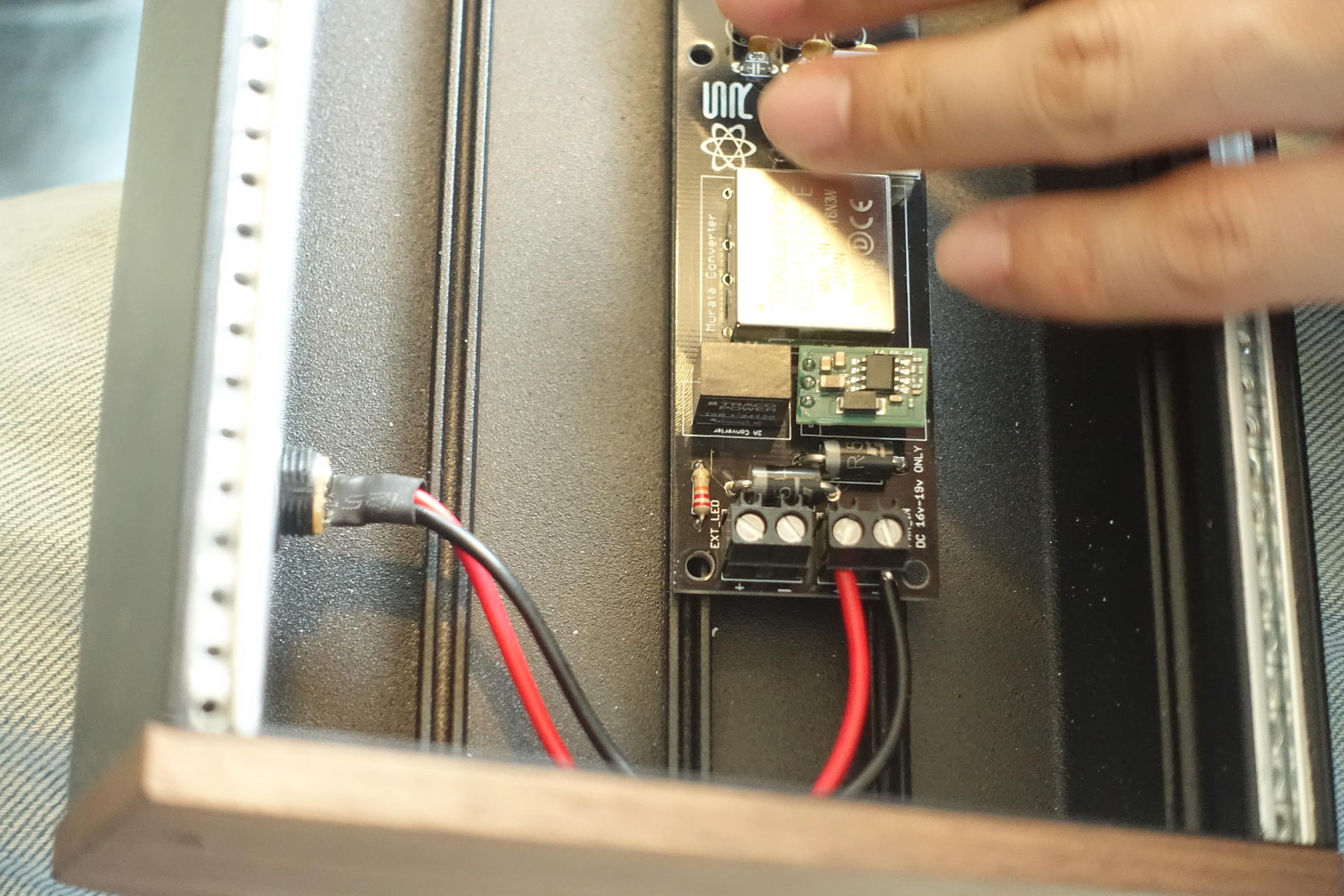

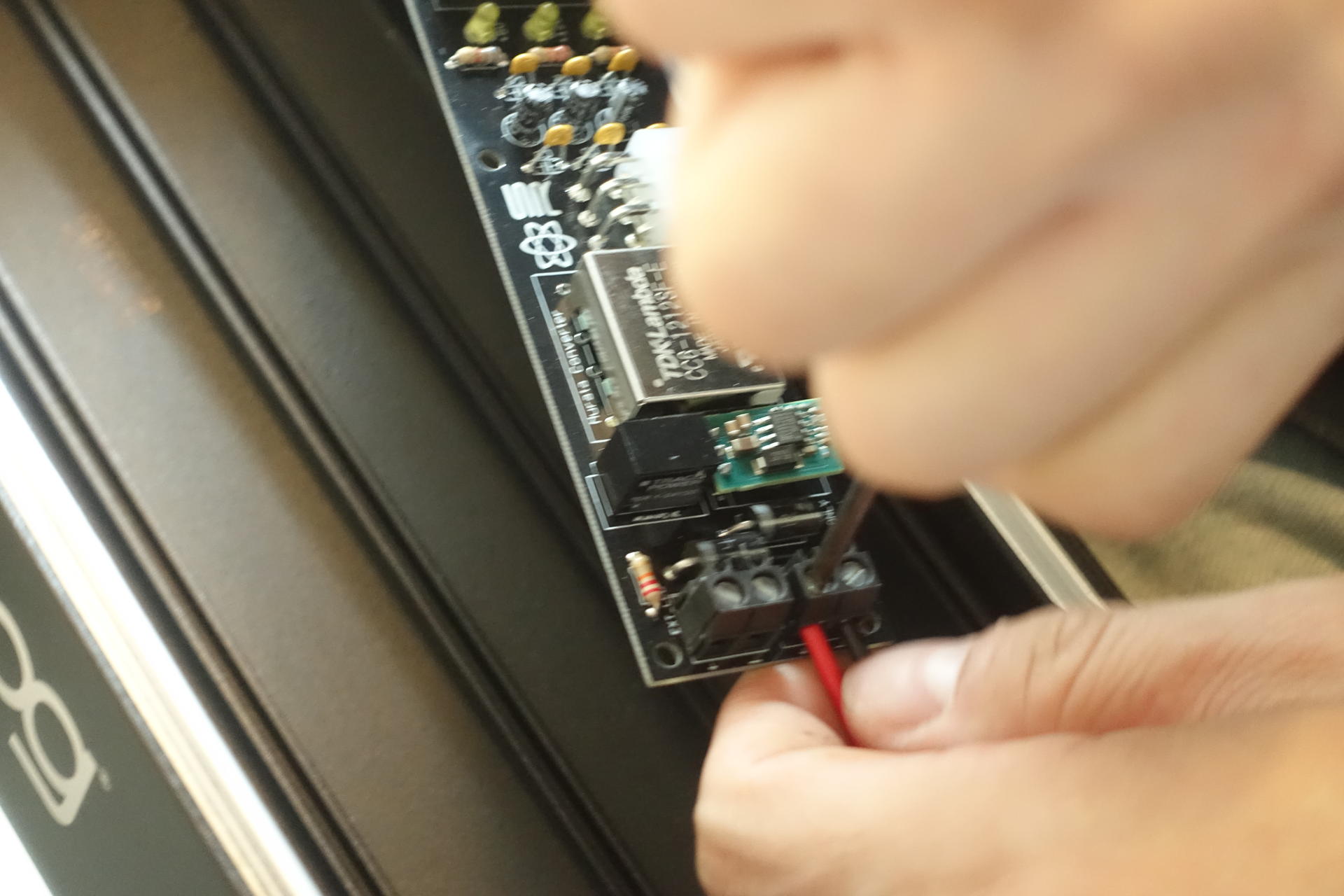

내장할 파워는 Synthrotek 사의 Case Power mini 입니다. 표기된 [+ -] 에 잘 맞춰서 전원케이블을 연결해줍니다.

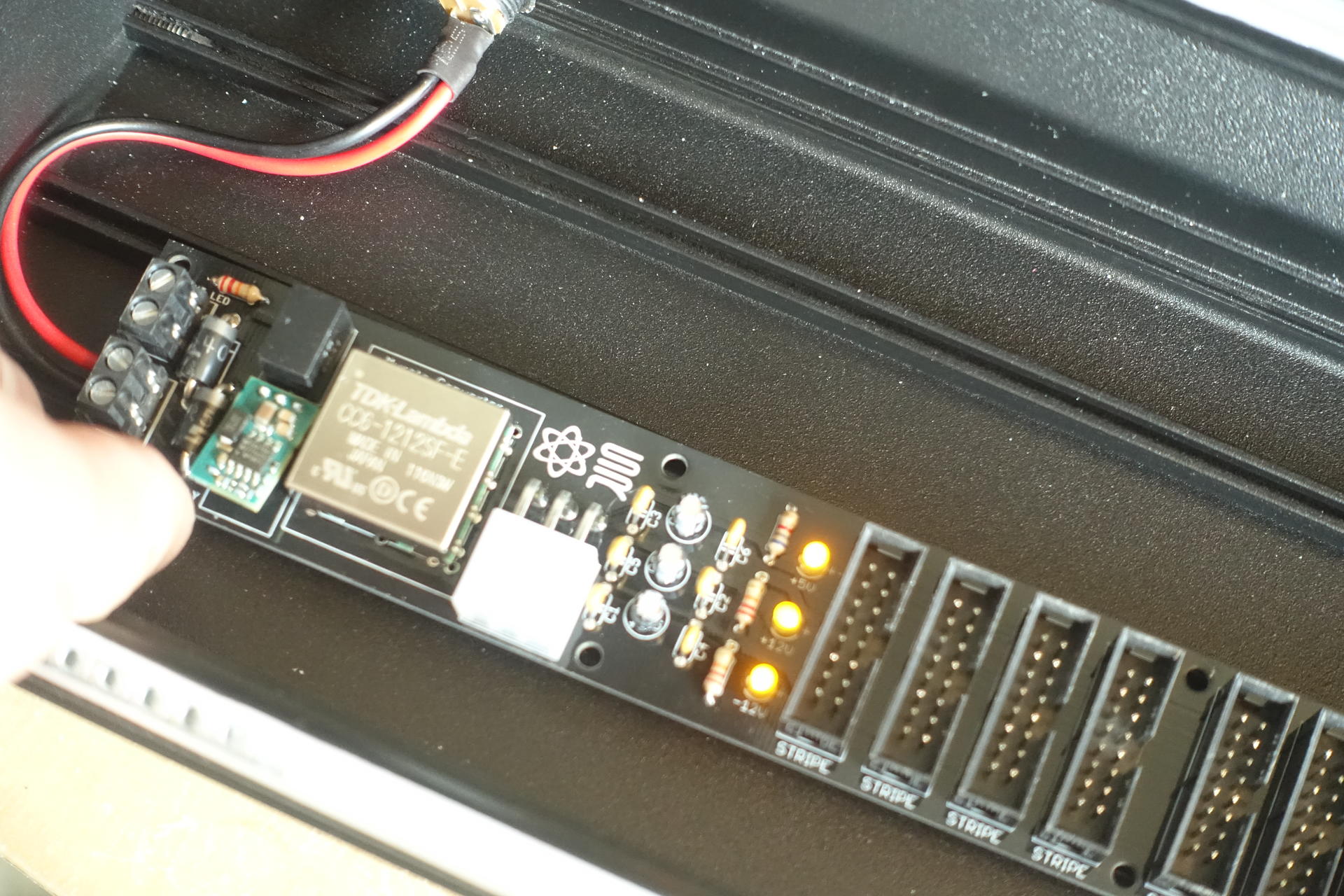

어댑터를 연결하여 전원 공급을 테스트합니다.

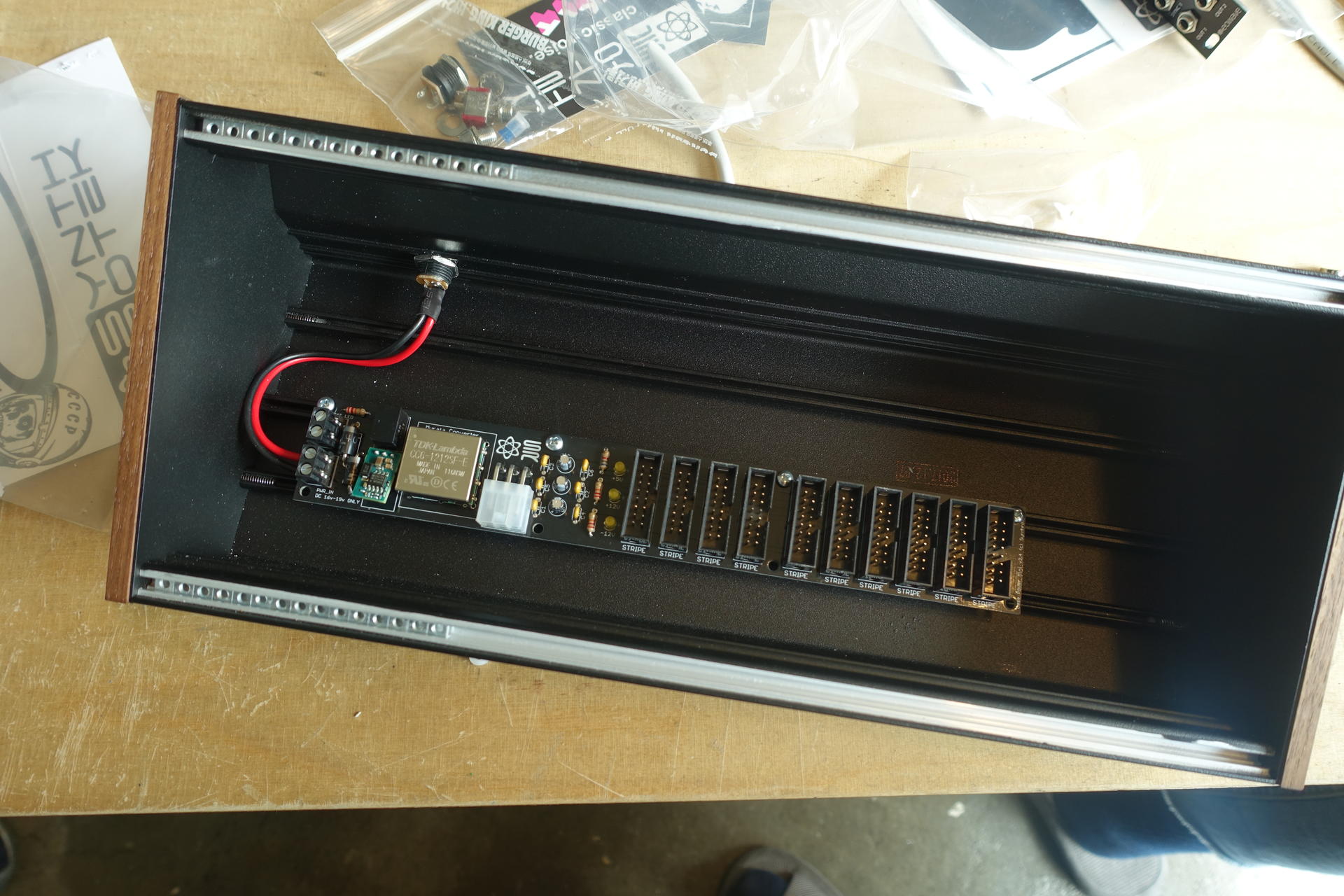

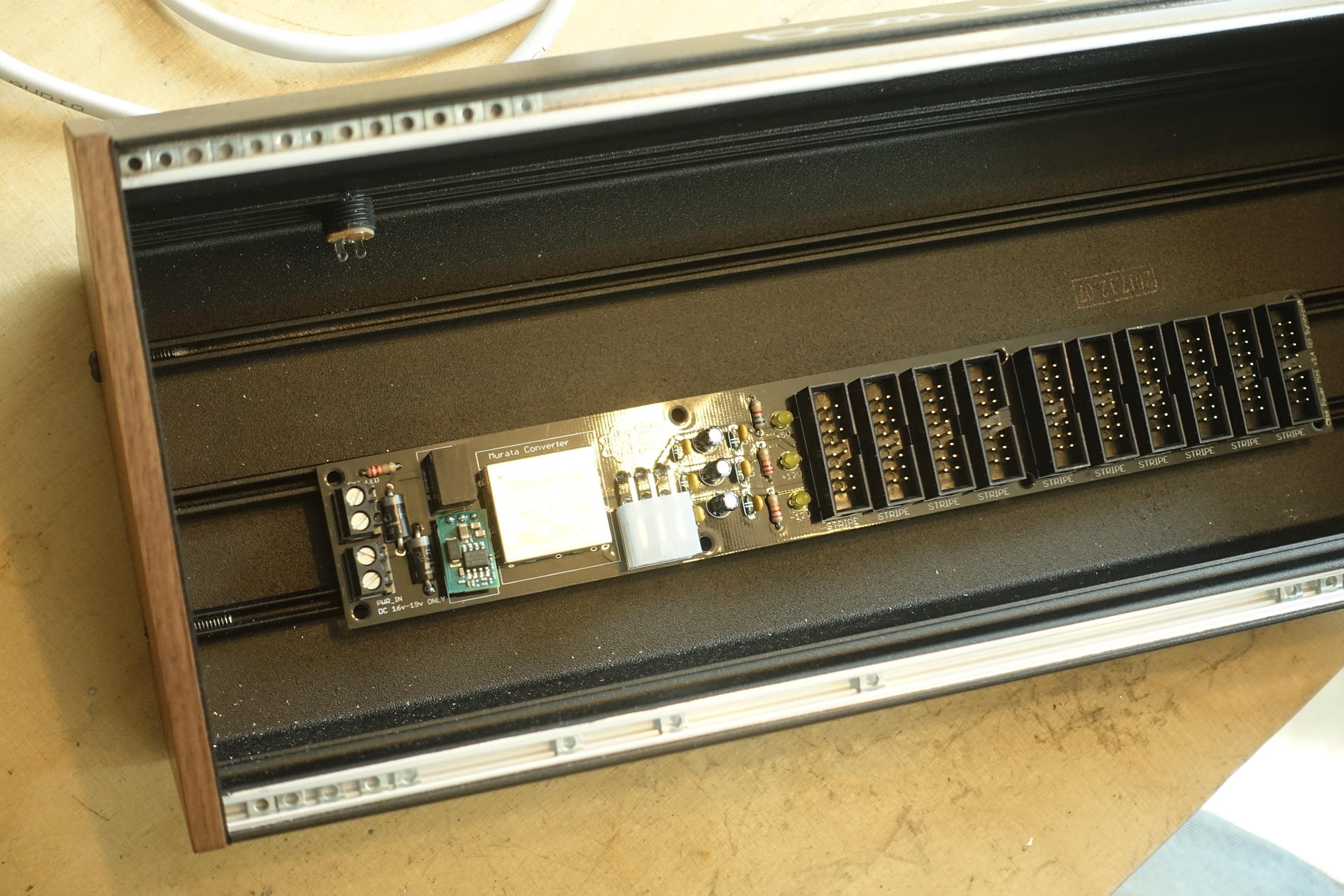

moog 케이스에 나사를 조여 파워를 단단히 장착해줍니다.

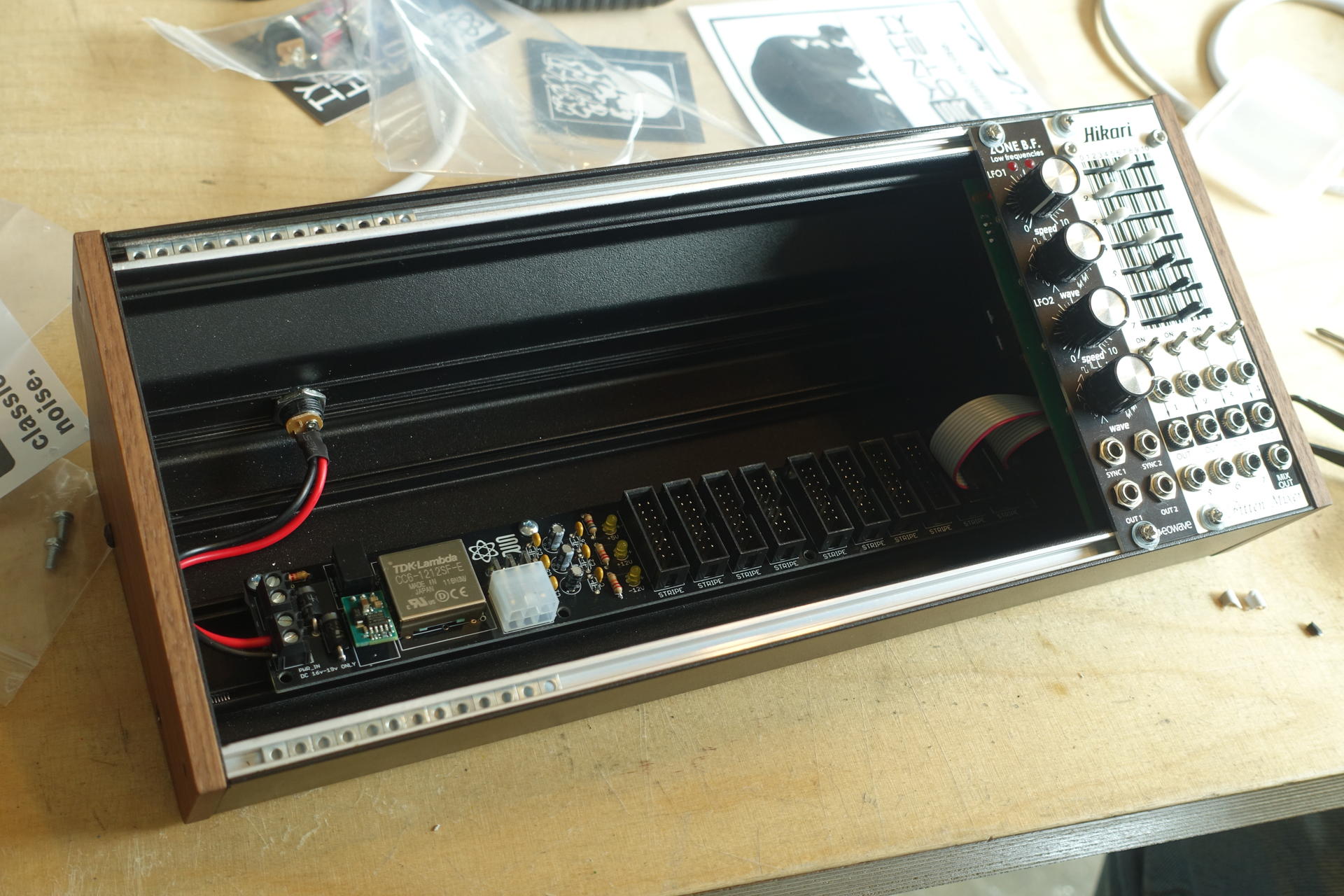

60hp 파워드 케이스 완성~!!

이와같은 방법으로 어떠한 Box나 케이스에도 파워 내장이 가능합니다.

길 글 읽어 주셔서 감사합니다.^^

*부족한 내용에 대한 문의는 댓글로 주시면 설명 드리겠습니다.*
