[DIY] ADDAC SYSTEM - Manual Latches (SMD)

ADDAC SYSTEM 사의 Manual Latches diy kit 을 작업했습니다.

매뉴얼랫치 모듈은 8채널 스위치 모듈로 각각의 인풋시그널 또는 DC5v 시그널을 스위치(버튼)로 On/Off 컨트롤할 수 있는 유틸리티 모듈입니다.

이 diy kit는 SMD kit 입니다. SMD 작업이 궁금하신 분들을 위해 자료를 공유해봅니다.

*SMD : 표면실장부품 - 인쇄 기판의 표면에 실장하는 전자 부품의 총칭. 표면 실장 기술(SMT)을 이용하여 인쇄 기판의 한 면 또는 양면에 상이한 부품을 실장할 수 있으며, 기판에 탑재할 수 있는 부품의 수도 증가하고 있어서 고밀도의 실장이 점점 가능하게 된다. (출처: https://100.daum.net/encyclopedia/view/55XXXXX18628)

(전문적이지 않은 사진과 내용이오니 SMD작업을 처음 하시는 분들은 보다 전문적인 자료를 검색해보시기 바랍니다.^^;)

ADDAC - Manual Latches 의 패널과 PCB, 컴포넌트들..

SMD 저항, 캐패시터들..

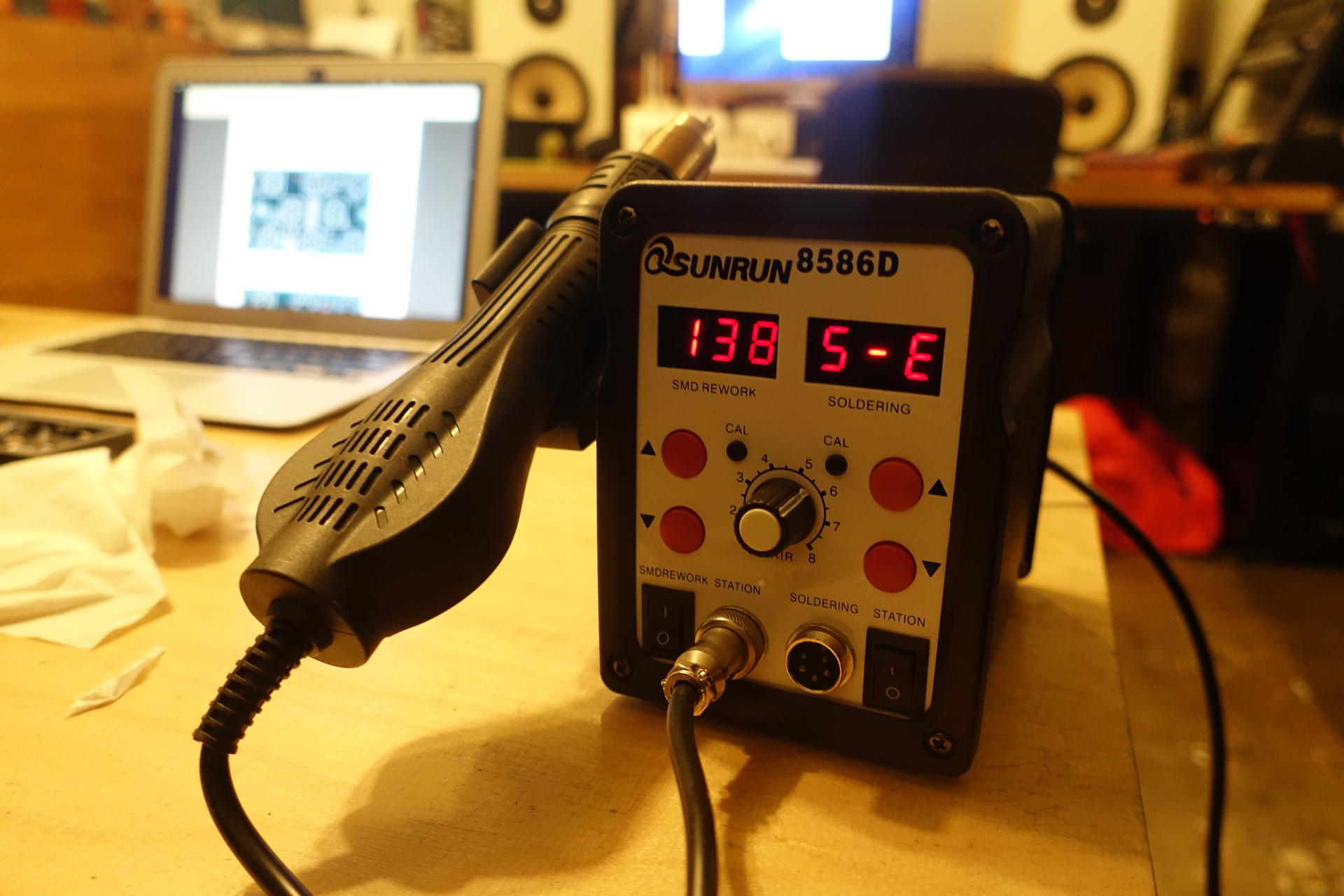

알리익스프레스를 통해 구입했던 굉장히 저렴한 SMD 납땜용 장비(인두와 히팅건 세트)

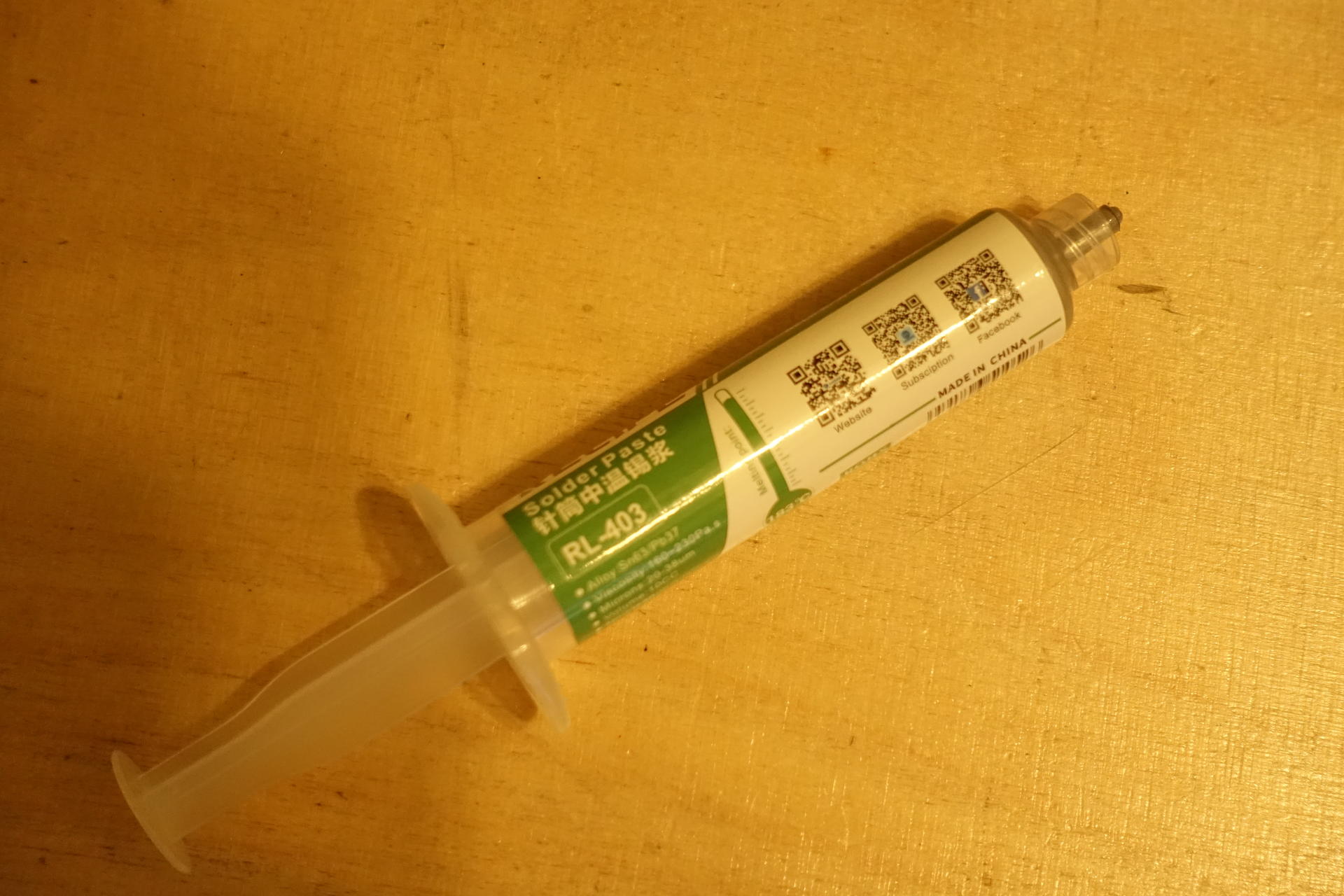

주사기형 솔더 페이스트 (크림납)

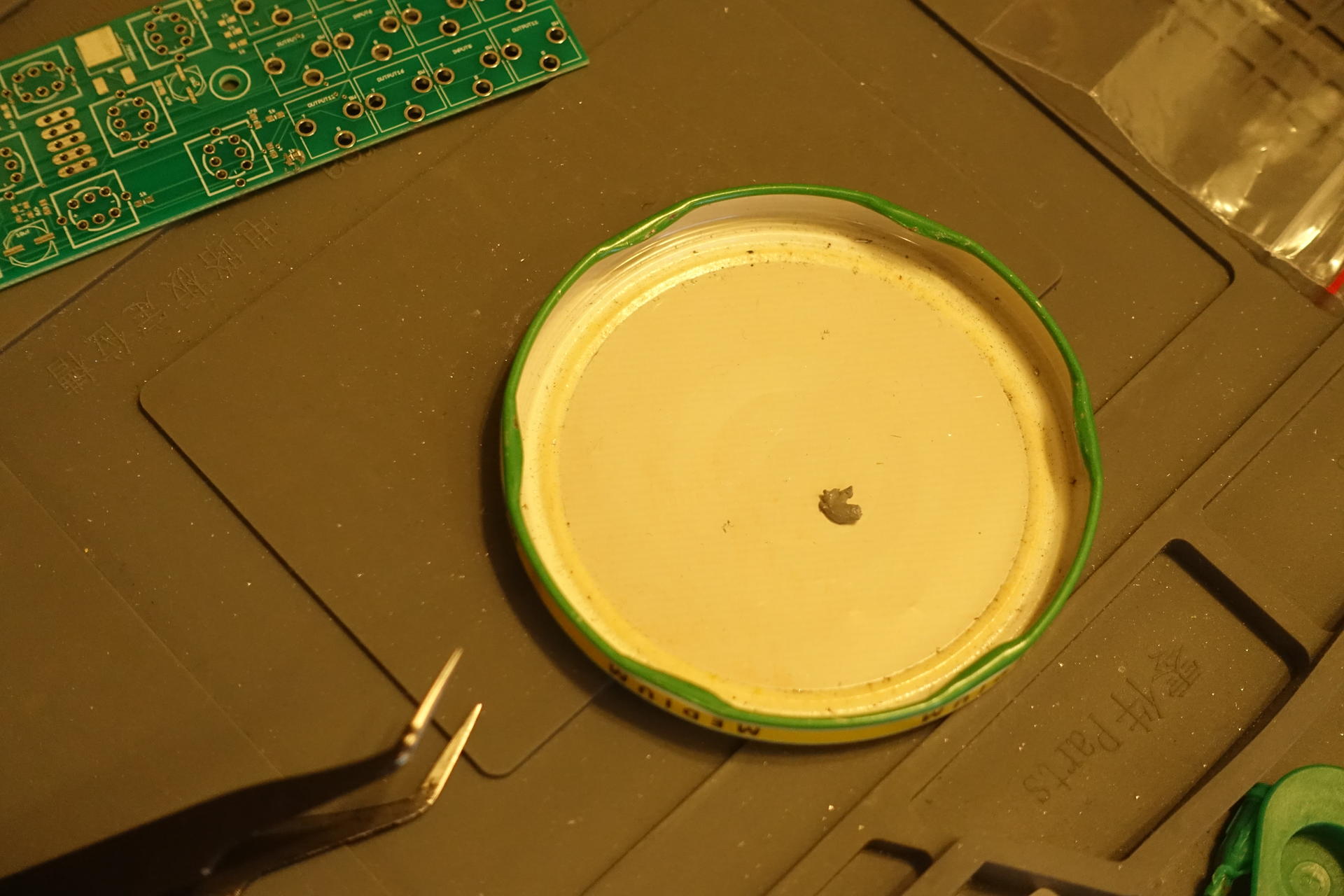

솔더페이스트는 저정도 쓰게 됩니다.

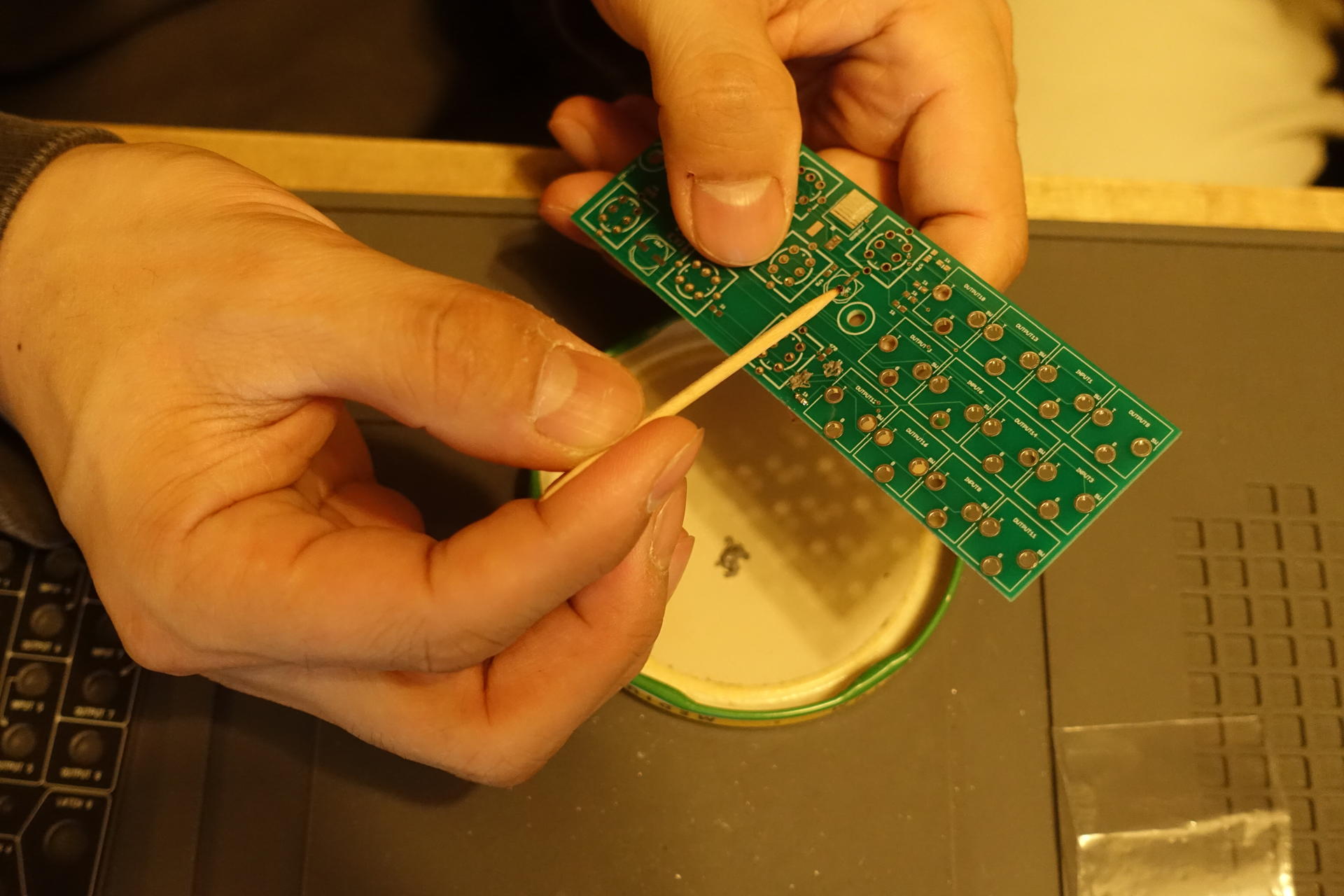

솔더페이스트를 SMD 부품이 실착될 동판에 살살 묻힙니다.

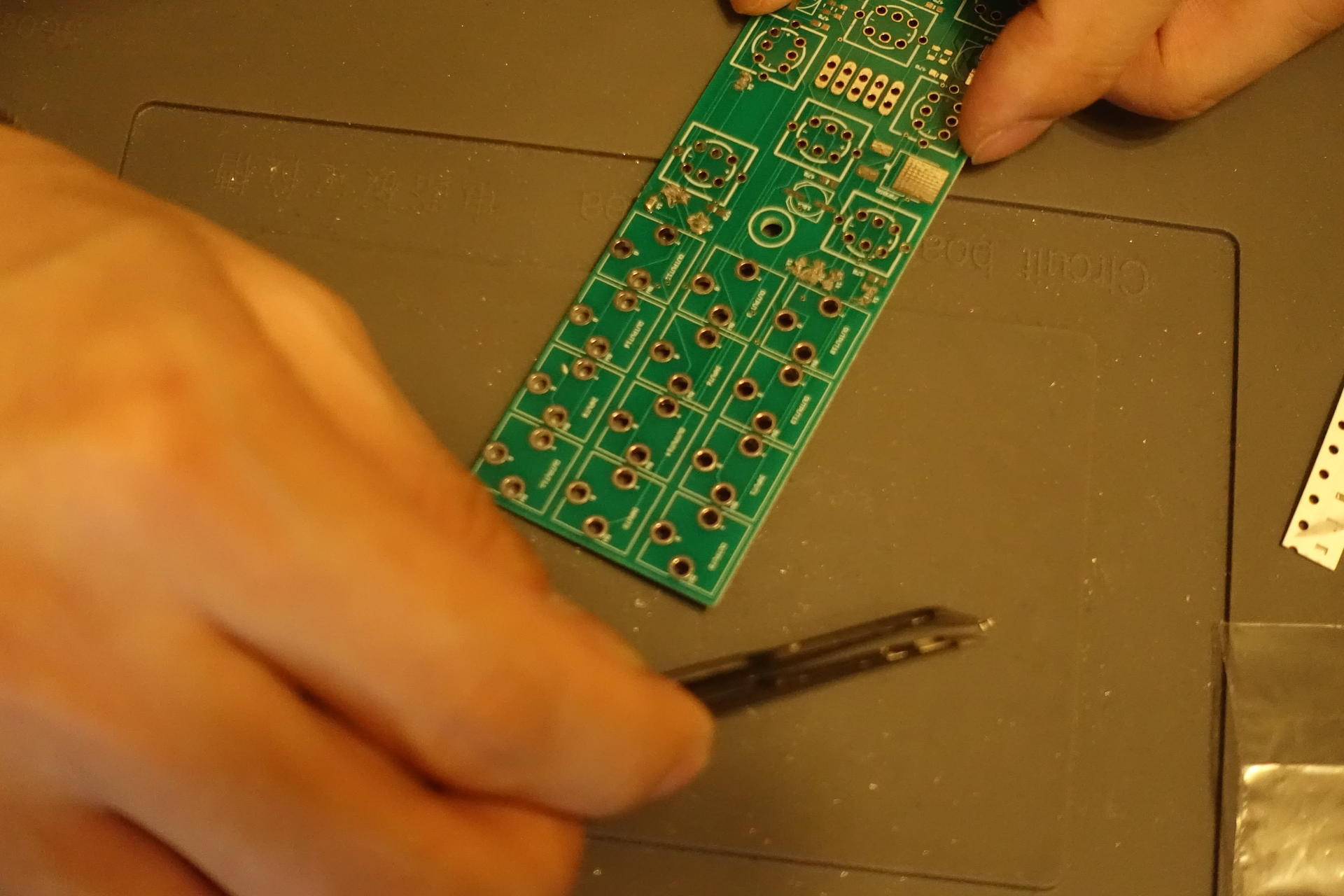

SMD 부품들이 워낙 작다보니 얇은 집게를 이용해 신중하게 자리합니다.

실수로 부품을 떨어뜨리면 잃어버릴 수도 있으니 조심조심...

잘 얹혀진 부품에 히팅건으로 뜨거운 바람을 가해줍니다. (먼저 PCB 뒷판을 미지근하게 달궈주면 좀 더 수월하게 작업이 가능합니다.)

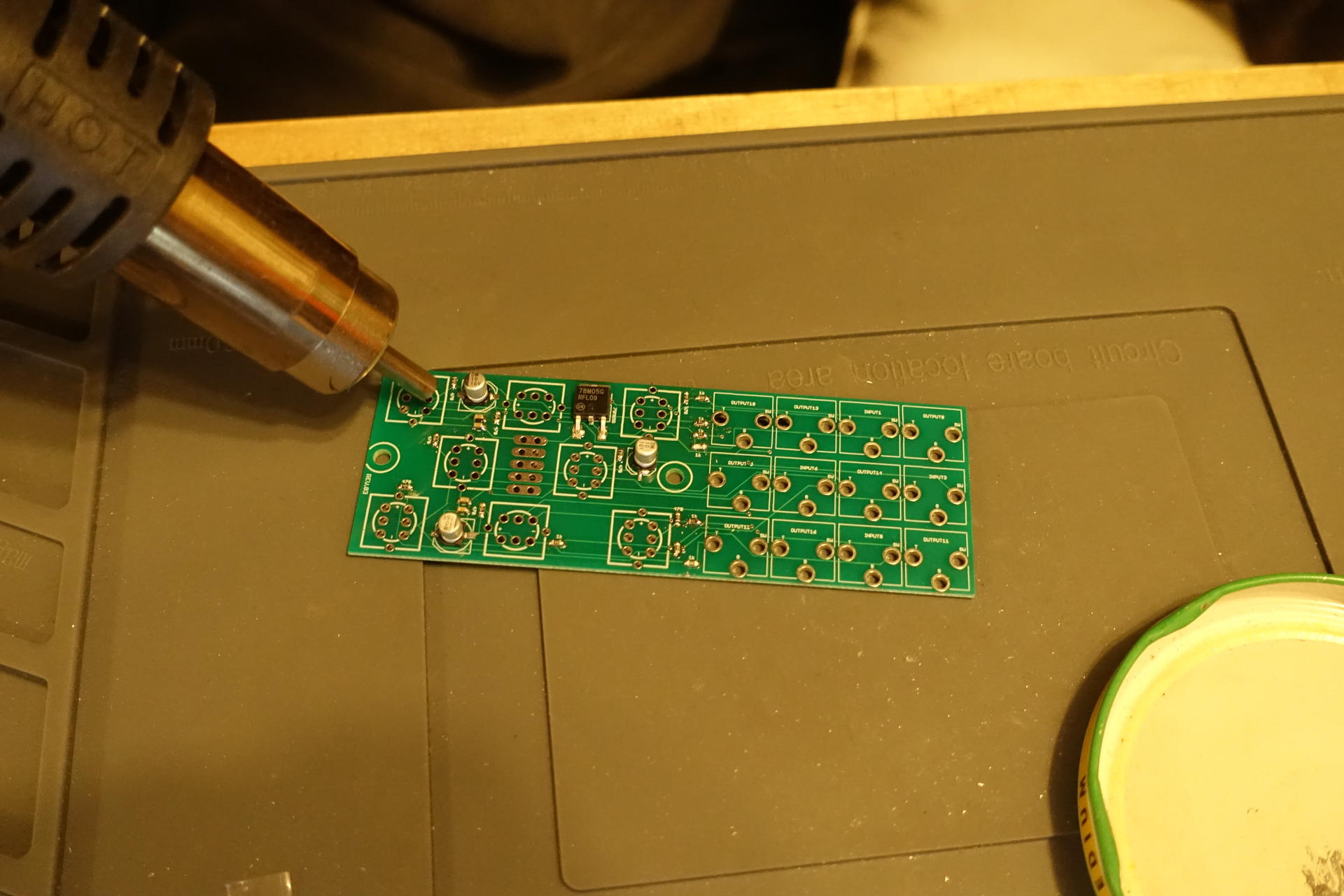

히팅건을 이용한 SMD 납땜 모습.

나머지 부품들도 잘 장착해주고..

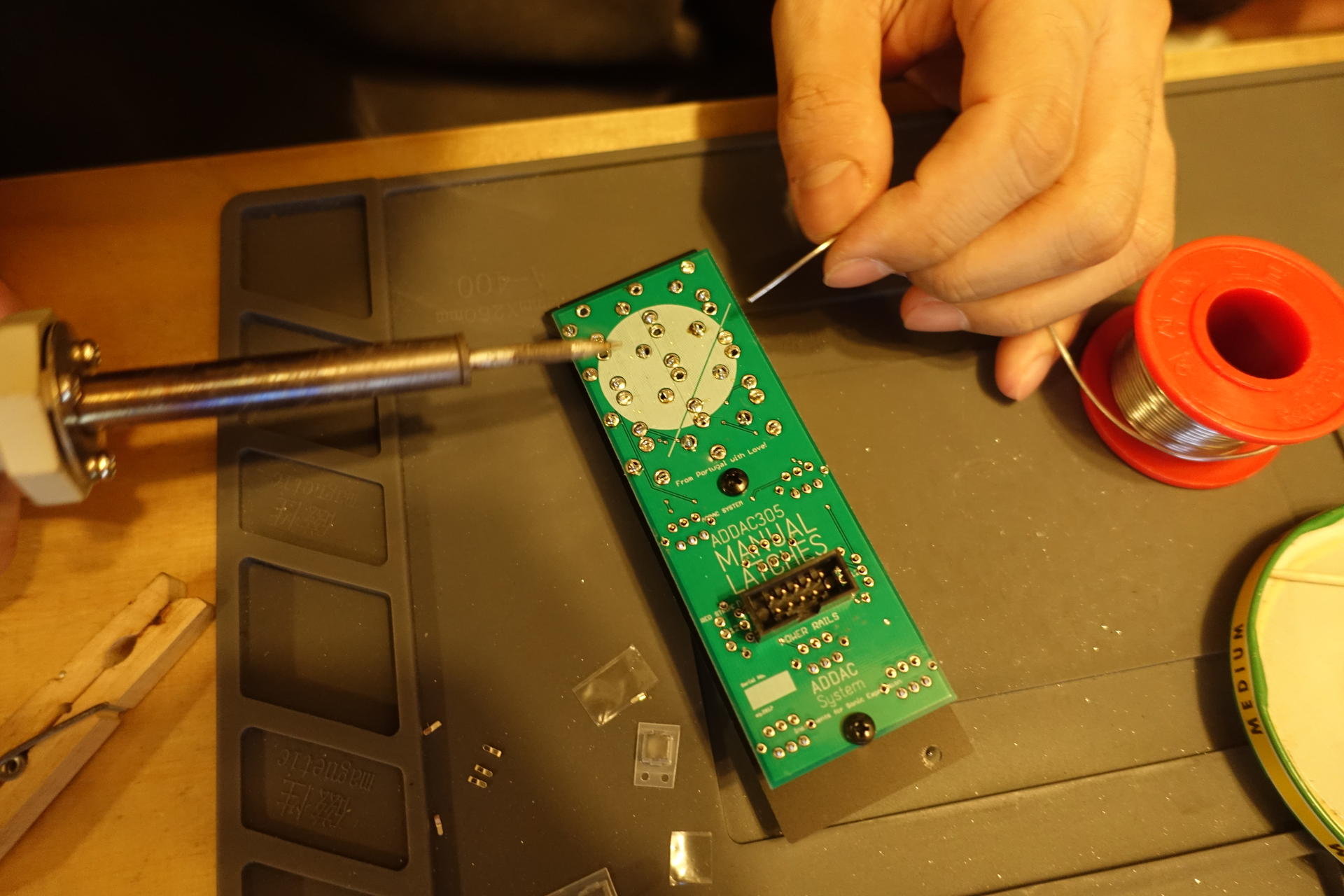

소켓이나 스위치류 장착을 위한 인두 손납땜도 필요합니다.

완성입니다. 언제봐도 ADDAC 모듈들의 패널 디자인은 참 깔끔합니다.^^

긴 글 읽어주셔 감사합니다.^^
