어바웃 모듈러신스 1화부터 부터 7화까지 여러 편에 걸쳐 모듈러신스에 대한 전반적인 설명을 모두 마쳤습니다. 짝짝짝!
이번 8화에서는 앞서 설명했던 베이직 모듈들을 연결해 소리를 내 볼 텐데요, 초심자분들을 위해 아주 간단한 조합부터 시작해 보겠습니다.
효과적으로 설명을 돕기 위해 얼마 전 발견한 miRack 이란 유료앱을 사용해 봤습니다. 등장하는 모듈들은 모두 가상의 모듈이지만, 기본적인 기능은 동일하므로 실제 모듈에 대입해서 생각하시면 될 것 같습니다.
[패치 0] 오실레이터 출력하기
VCO는 입력되는 신호가 없어도 파형이 출력되므로 1개의 모듈만으로 할 수 있는 가장 기본적인 패칭이라 할 수 있겠습니다.
VCO의 출력을 스피커, 앰프 등(인터페이스, 믹서 등의 장비)에 입력해 출력되는 파형을 들을 수 있다.
VCO의 노브를 돌려 프리퀀시를 변경해 보거나 VCO의 여러 출력 파형들을 들어 볼 수 있다.
(동영상의 볼륨이 클 수 있습니다.)
화면상 오른쪽에 있는 모듈은 'Output(출력) 모듈'인데요,
이번 화에서 주로 사용할 가상의 모듈러 시스템에서는 기본적으로 이 출력 모듈이 있어야만 스피커로 소리가 나도록 설정되어 있기 때문에 앞으로 나올 예시에도 출력 모듈이 계속 등장합니다.
먼저 출력 모듈에 대한 이야기를 하고 넘어가야 할 것 같습니다.
출력 모듈
보통 유로랙 시스템 내 패칭의 최종 단계에서 아래와 같은 출력 모듈을 쉽게 찾아볼 수 있는데요. 출력 모듈의 출력 신호를 스피커, 헤드폰, 그외 믹서나 인터페이스 등 외부 장비로 보내 소리를 들을 수 있게 됩니다.
역시나 제조사마다 다양한 디자인의 출력 모듈들이 있습니다.

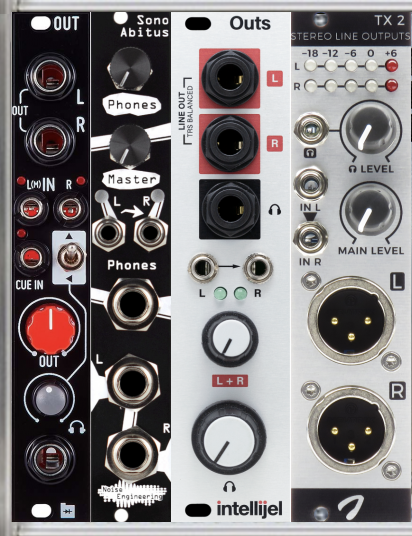

*여러가지 다양한 출력 모듈들. 왼쪽부터 Befaco의 'OUT V3', Noise Engineering의 'Sono Abitus', Intellijel의 'Outs', Joranalogue Audio Design의 'Transmit 2'
출력 모듈은 왜 필요할까요?
유로랙에서 사용하는 신호 레벨은 다른 장비에서 사용하는 신호 레벨보다 훨씬 높습니다.
그러므로 모듈러 시스템의 출력을 외부 믹서나 인터페이스 등 다른 장비와 연결해야 할 때, 출력 모듈을 통해 유로랙 레벨을 일반적인 라인 레벨로 맞춰주어 안정적으로 출력할 수 있게 됩니다.
조금 더 자세히 알아볼까요.
유로랙 신호는 보통 5V와 -5V 사이에서 움직입니다. 5V에서 -5V까지의 진폭이 총 10V이므로 신호 레벨이 10V Peak to Peak 또는 10Vpp라고 할 수 있는데요, 모듈마다 조금씩의 오차는 있지만 이 표준은 각각의 모듈들이 유로랙이라는 하나의 포맷으로 기능하도록 유지할 수 있는 이유이기도 합니다.
외부 오디오 장비등 다른 유형의 장비들은 유로랙과 다른 신호 레벨을 사용하므로 이 차이를 어느정도 이해하고 있다면 모듈러 시스템과 다른 장비들을 연결하는 데 큰 도움이 됩니다. 다른 유형의 신호 레벨은 라인 레벨, 악기 레벨, 마이크 레벨 등을 예로 들 수 있습니다.
*여기서 잠깐! 다른 유형의 신호 레벨들이 궁금하신 분들을 위해서..
- 라인 레벨 : 라인 레벨은 프로페셔널(professional)과 컨슈머(consumer)의 두 가지로 나뉩니다.
프로페셔널 라인 레벨(+4dBu라고도 함)은 약 1.75Vpp입니다. 이것은 대부분의 아웃보드 믹서에서 사용되는 신호 레벨이며 많은 신디사이저, 드럼 머신 및 기타 전자 악기에서 생성되는 레벨입니다.
컨슈머 라인 레벨(-10dBV라고도 함)은 종종 0.5V에서 1Vpp로 다양할 수 있습니다. 이는 홈 스테레오 시스템이나 홈 엔터테인먼트용 기타 장비나 일부 악기에서 일반적으로 사용됩니다.
- 악기 레벨 : 패시브 픽업이 있는 전자 기기는 밀리볼트 범위의 더 낮은 수준의 신호를 생성합니다. 여기에는 일렉트릭 기타와 베이스, 패시브 증폭 기능이 있는 모든 '일렉트릭' 악기가 포함됩니다. 이 신호 레벨은 유로랙 또는 라인 레벨 신호에 비해 매우 낮으며 유로랙 장비와 연결할 때 상당한 조정이 필요할 수 있습니다.
- 마이크 레벨 : 마이크 레벨은 비슷한 범위에 있지만 훨씬 낮습니다. 다른 장비와 함께 사용하려면 상당히 많은 게인이 필요합니다.(스튜디오나 믹서에서 프리앰프의 중요성을 이야기하는 것을 생각해 보면 될 것 같습니다.)
하지만 이러한 레벨 차이들을 너무 깊게 고민하지 않아도 될 만큼, 유로랙에서는 위에 언급한 여러 외부 장비들과 안정적으로 연결될 수 있도록 다양한 인터페이스를 갖춘 입/출력 모듈들을 쉽게 찾을 수 있습니다. 이러한 '확장성'은 모듈러신스가 가진 또 하나의 매력 포인트라고 할 수 있겠습니다.
또한 출력 모듈은 외부 믹서나 인터페이스 등에서 사용하는 1/4" 혹은 XLR 단자를 제공하기 때문에 출력 시 간편하게 연결할 수 있고 추가로 제공하는 헤드폰 출력으로 모니터가 가능하다는 점도 출력 모듈을 사용하는 이유 중 하나일 것입니다.
출력 모듈은 필수인가요?
일단 출력 모듈 없이도 소리를 출력하여 들을 수는 있습니다.
또 위에 언급한 1/4" 혹은 XLR 단자나 케이블도 젠더나 변환케이블 등을 이용하면 외부 장비와 연결하는 데 문제가 없기 때문에 처음 모듈러 시스템을 구축하시는 분들께 출력 모듈을 무조건 권하지는 않습니다. 이전 화에서 소개했던 베이직 모듈들 중 출력 모듈이 포함되지 않은 점도 이와 같은 이유에서인데요,
개인적으로 모듈러신스를 즐기거나 사운드를 탐구하는 데에는 별 문제가 되지 않겠지만 공연이나 녹음 등 모듈러 시스템과 외부 장비와의 연결이 중요한 작업을 한다면 출력 모듈을 사용하시기를 추천드립니다.
안정적인 레벨관리는 디테일한 음색에도 영향을 미칠 뿐 아니라 과도하게 크거나 작은 모듈 레벨이 외부 장비와 연결되면 예상하지 못한 노이즈 혹은 사운드 클리핑이나 왜곡이 생길 수도 있기 때문입니다.(공연장 규모의 확성 시, 소규모 개인 작업실이나 헤드셋으로는 체크할 수 없었던 여러 종류의 문제가 드러나기도 합니다.)
그럼 출력 모듈에 대한 설명은 이쯤하고 다시 모듈 패칭으로 돌아가 보겠습니다.
[패치 1] LFO → VCO
LFO의 출력을 VCO에 입력하여 다양한 변조소스로 사용해 볼 수 있습니다.
LFO에서 출력되는 파형을 VCO의 원하는 CV 입력에 넣고 오실레이터의 소리를 변조할 수 있다.
LFO의 프리퀀시를 변경해 보거나 VCO에 입력 단자와 매칭된 어마운트 노브(FM, PW등)를 돌려 입력되는 변조 소스의 세기를 조절해 볼 수 있다.
VCO의 출력을 다시 LFO의 다양한 입력에 넣어보거나 VCO 출력 파형을 바꾸며 변화하는 소리를 들어 볼 수 있다.
(동영상의 볼륨이 클 수 있습니다.)
[패치 2] VCO → VCA
VCO의 출력을 VCA의 입력에 넣고 VCA의 출력을 최종 출력으로 합니다.
이제 VCA의 노브를 움직여 볼륨을 컨트롤 할 수 있다.
VCA가 2채널 이상이라면 VCO의 2개 파형을 각각 독립된 채널로도 출력할 수 있다.
(동영상의 볼륨이 클 수 있습니다.)
[패치 3] VCO → VCA(LFO로 변조)
이전 패치에 LFO를 추가하여 VCA의 볼륨을 컨트롤 해 볼 수 있습니다.
LFO의 출력을 VCA CV 입력에 넣어 진폭을 변조 할 수 있다.
LFO의 프리퀀시를 변경해 변조의 빠르기를 변경해 보거나 LFO의 출력을 VCA에 넣어 소리를 들어 볼 수도 있다.(낮기는 하지만 대부분의 LFO의 프리퀀시는 가청 주파수 역대까지 올라가기 때문에 저음역의 추가 오실레이터로도 사용할 수 있다.)
(동영상의 볼륨이 클 수 있습니다.)
[패치 4] VCO → VCF → VCA
필터 모듈이 등장했습니다.
VCO의 출력을 VCF의 입력에 넣고 VCF 컷오프 노브를 돌려 필터 프리퀀시를 컨트롤 해 볼 수 있다.
VCO에서 출력되는 파형을 VCF의 또 다른 다양한 입력에 넣어 VCO 자체를 변조 소스로 사용해 볼 수 있다.
(동영상의 볼륨이 클 수 있습니다.)
[패치 5] VCO(LFO로 변조) → VCF(LFO로 변조) → VCA(LFO로 변조)
이제 이전 패치에 LFO를 추가하여 각각의 모듈에 여러 변조를 시도해 볼 수 있습니다. LFO처럼 CV소스로 사용할 모듈이 많아질수록, 더욱 복잡하고 다양한 변조가 가능합니다.
(동영상의 볼륨이 클 수 있습니다.)
오늘은 기본적인 기능의 모듈들을 활용한 간단한 패치들을 소개해 봤습니다.
(혹시 이번 화에 등장한 모듈의 입/출력 단자와 노브의 기능이 이해가 잘 안 되시는 분들은 이전포스팅(5,6,7화)을 참고해 주시길 바랍니다.)
어찌 보면 당연하고 쉬워 보일 수 있는 기본적인 패칭들이지만 각각의 모듈이 제공하는 다양한 입력과 출력을 최대한 활용하여 위와 같은 탐구를 많이 해 보시길 추천드립니다. 적은 모듈들을 가지고도 충분히 흥미로운 사운드를 발견할 수 있고 이는 더 큰 시스템을 꾸려 패칭할 때도 상당한 도움이 됩니다.
(플러그인을 이용해 소개하다 보니 소리가 실제 모듈의 음색과 조작 민감도가 약간 다르긴 합니다;; 아무래도 저는 하드웨어가,..)
유로랙의 개념부터 시작해서 케이스와 파워, CV, 그리고 베이직 모듈들까지.
