COMPARE 2
듀얼 Window Comparator
8HP Comparator Logic
원산지 Made in Belgium
2,590 포인트 적립예정 적립예정
남은 재고 0 개
택배 · 기본 무료
50,000원 이상 구매 시 무료배송
배송기간 : 평균 3일 이내

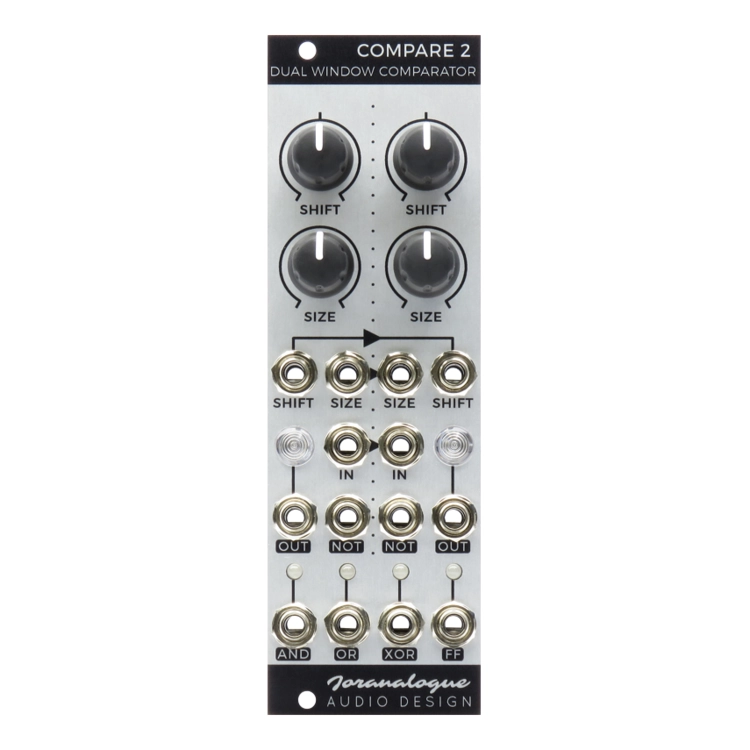

Joranalogue의 Compare 2는 듀얼 아날로그 Window Comparator입니다.
윈도우 컴퍼레이터는 일반적인 전자기기에서는 흔하지만 모듈러신스에서는 거의 사용되지 않는 매우 유용한 회로 구성 요소입니다.
일반적인 컴퍼레이터는 입력 신호 전압이 문턱값(Threshold level) 이상일 때 활성화되지만 윈도우 컴퍼레이터는 전압이 두 레벨 사이에 있는지(‘윈도우’ 형식) 체크합니다.
8HP의 Compare 2는 두 개의 컴퍼레이터와 의 논리 섹션을 결합한 디자인으로 유로랙 신디사이저의 아날로그 신호에서 게이트와 펄스를 추출하는 고급 틀입니다.
노브 및 제어 전압(CV) 입력을 사용하여 변경 가능한 Shift 및 Size 파라미터로 감지창(detection windows)을 생성 할수 있습니다. 보완 게이트 출력이 가능하며 대형 3색 LED가 각 컴퍼레이터의 상태를 실시간으로 보여줍니다.
모든 입력은 왼쪽 섹션에서 오른쪽으로 내부결선 되지만, 두 컴퍼레이터를 완전히 독립적으로 사용할 수도 있습니다. 하단에는 두 컴퍼레이트의 게이트가 LED를 특징으로 하는 로직 섹션에 의해 다양한 방식으로 결합됩니다.
컴플렉스 리듬 제네레이터, 듀얼 펄스 폭 모듈레이터, PWM을 사용한 주파수 멀티플/디바이더, PWM을 사용한 디지털 ‘링 모듈레이터’, dynamic depth VCO synchronizer, voltage controlled swing, thresholds 조절 가능한 로직 함수 배열 등… CV 또는 오디오를 처리하는 실질적으로 모든 패치에서 이 진정한 다기능 모듈을 사용할 수 있습니다. 그리고 더 많은 응용이 발견되기를 기다리고 있습니다.
- 전압 제어 파라미터가 있는 2개의 독립적인 아날로그 Window Comparators.
- 멀티컬러 LED로 상태를 한눈에 표시
- 두 개의 컴퍼레이터 간 내부결선(Normalisation)으로 일반적인 패치를 단순화함
- 각 컴퍼레이터에 대한 보완 게이트 출력.
- 컴퍼레이터 출력을 AND, OR, XOR 및 플립플롭 ('FF') 신호로 결합하여 출력하는 로직 섹션과 LED
- 정밀 가공한(아노다이징 표면처리) 알루미늄 프론트 패널, 고해상도 그래픽
- polarised 전원 헤더 및 MOSFET 보호 회로
- 16-10핀 유로랙 파워 리본 케이블 포함
- 프리미엄 마운팅 하드웨어: 검은색 나사, 검은색 나일론 와셔 및 육각 렌치
- 벨기에에서 설계 및 제작된 고품질 부품 및 조립품
https://joranalogue.com/compare-2
- Format : Eurorack
- Width : 8HP
- Depth : 30mm
- Max Current : 20mA +12V, 15mA -12V
8HP Comparator Logic
