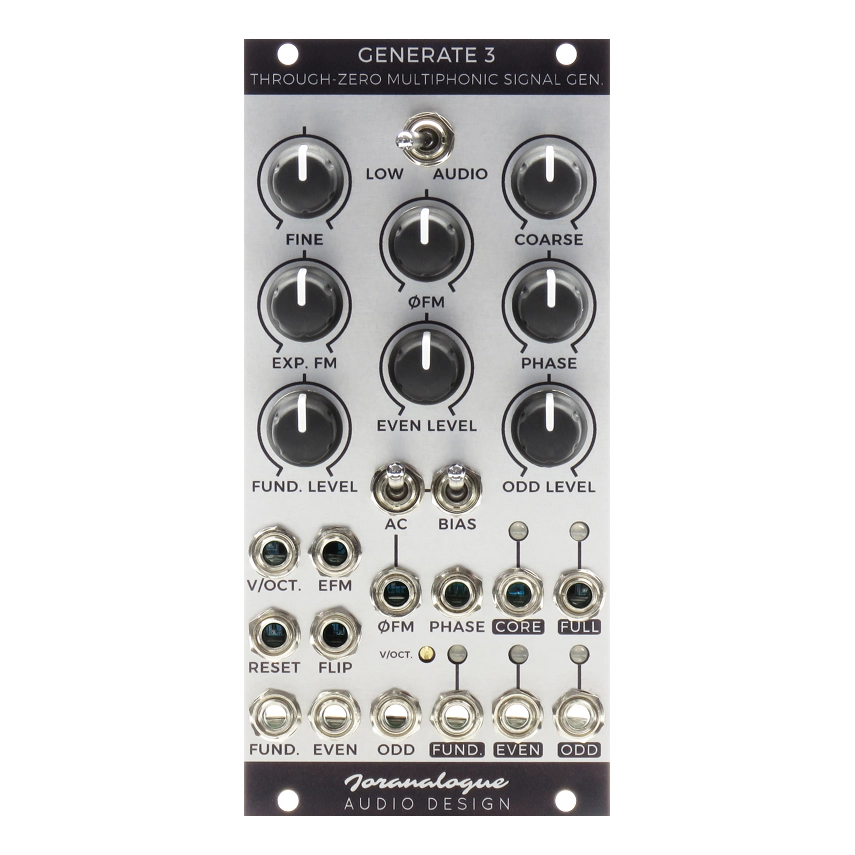

Joranalogue의 Generate 3은 12HP의 스루-제로(Through-zero) 멀티포닉 시그널 제네레이터 입니다.
모든 신호는 주파수, 위상, 진폭 및 음색의 몇 가지 파라미터로 표현할 수 있습니다. 신디사이저가 전자 사운드를 생성하는 것은 이러한 측면의 변조를 통해 이루어집니다.
Generate 3을 사용하면 이제 단일 모듈 내에서 Through-zero 모듈레이션을 통해 신호를 생성하고 모든 파라미터를 제어할 수 있습니다.
모든 것은 모듈의 중심에 있는 매우 정밀한 Triangle-core 전압 제어 오실레이터(VCO)에서 시작합니다.
Through-zero 리니어 주파수 변조(FM)를 사용하면 오실레이이터가 ‘네거티브 프리퀀시’, 방향을 뒤집어 역방향으로 흐를 수 있도록 하여 풍부하지만 피치 안정성이 뛰어난 FM 사운드를 가능하게 합니다.
서로 다른 결과를 출력하는 두 가지 싱크 모드가 있습니다. 리셋은 하드 싱크(Hard sync)로, Rising-edge 신호가 voltage threshold 값을 초과할 때마다 파형을 0으로 리셋합니다. 플립(Flip) 또는 소프트 싱크(Soft sync)는 Rising edge 파형을 수신할 때 파형의 방향을 변경합니다.
리셋을 Through-zero 리니어 FM과 결합하면 일반적으로 Through-zero FM과 관련된 와일드 톤을 길들이고 오실레이터의 주파수를 안정적으로 유지할 수 있습니다.
모든 신호의 하모닉스는 Even(짝수), Odd(홀수), Fundamental(기음) 하모닉스의 세 부분으로 그룹화 할 수 있습니다.
Generate 3은 이러한 각 파트에 대한 개별 출력을 제공합니다. Fundamental은 오버톤이 없는 사인파 출력입니다. Even 출력은 기본 주파수의 두 배의 주파수에서 톱니파이며 2, 4, 6 등의 하모닉스를 포함합니다. Odd는 fundamental을 제외한 홀수 하모닉스만 포함합니다.
Fundamental, Evens, Odds의 레벨은 수동으로 조정하거나 Through-zero를 통해 변조할 수 있습니다. Through-zero 진폭 변조는 일반적으로 balanced 또는 ring modulation이라고 합니다.
Full 출력은 모든 하모닉스를 포함하는 전체 스펙트럼 신호에 대해 3개의 하모닉스 출력을 결합합니다. 코어 출력은 기본 주파수보다 한 옥타브 낮은 삼각파이며 서브 오실레이터로 사용할 수 있습니다. 깨끗하고 정밀하게 설계되었지만 피드백 패칭을 사용하면 예기치 않은 결과가 발생하여 불안정하고 소음이 발생할 수 있습니다.
Generate 3은 모노 포닉 (Monophonic)이지만, 다른 대부분의 오실레이터보다 훨씬 뛰어난 변조 옵션을 제공합니다.
- Fine 및 Coarse 튜닝 기능을 갖춘 높은 안정성의 아날로그 Triangle-core VCO/LFO
- 파형 출력 : Core(triangle), Fundamental(sine), Even(saw), Odd 및 Full (mix of timbral channels)
- 전체 오디오 레인지에서 1V/octave 피치 트래킹.
- polariser 노브를 사용하여 바이폴라 레벨 조정이 가능한 리니어 주파수 변조.
- 대칭/변조 polariser 노브, AC 커플링 및 Bias 스위치를 통한 Through-zero 리니어 주파수 변조.
- 900° 시프트 범위의 Through-zero 위상 변조.
- Fundamental, Even/Odd harmonics. 세 가지 음색 채널의 Through-zero 진폭 변조.
- 두 가지 동시 오실레이터 싱크 타입 : Reset(하드 싱크) 및 Flip(소프트 싱크).
- LFO 사용을 위한 LF 모드. 초 광범위의 주파수 레인지 : 총 2.8mHz (6분) ~ 27kHz(1000만 : 1에 가까운 범위)
- 듀얼 컬러 LED 임피던스 보정 출력
- 프론트 패널에서 접근할 수 있는 V/octave 트림 포텐셔미터(미세 트래킹 조정)
- 정밀 가공한(아노다이징 표면처리) 알루미늄 프론트 패널, 고해상도 그래픽
- polarised 전원 헤더 및 MOSFET 보호 회로
- 16-10핀 유로랙 파워 리본 케이블 포함
- 프리미엄 마운팅 하드웨어: 검은색 나사, 검은색 나일론 와셔 및 육각 렌치
- 벨기에에서 설계 및 제작된 고품질 부품 및 조립품
https://joranalogue.com/generate-3
- Format : Eurorack
- Width : 12HP
- Depth : 30mm
- Max Current : 130mA +12V, 115mA -12V
12HP Oscillator
