DATA
4채널 오실로스코프, 스펙트럼 분석기, Spectrograph, 튜너, 듀얼 파형 제네레이터, 클럭 source/div/mult 등
16hp Clock Generator Clock Modulator Dual/Stereo Function Generator LFO Quad Tuner Utility

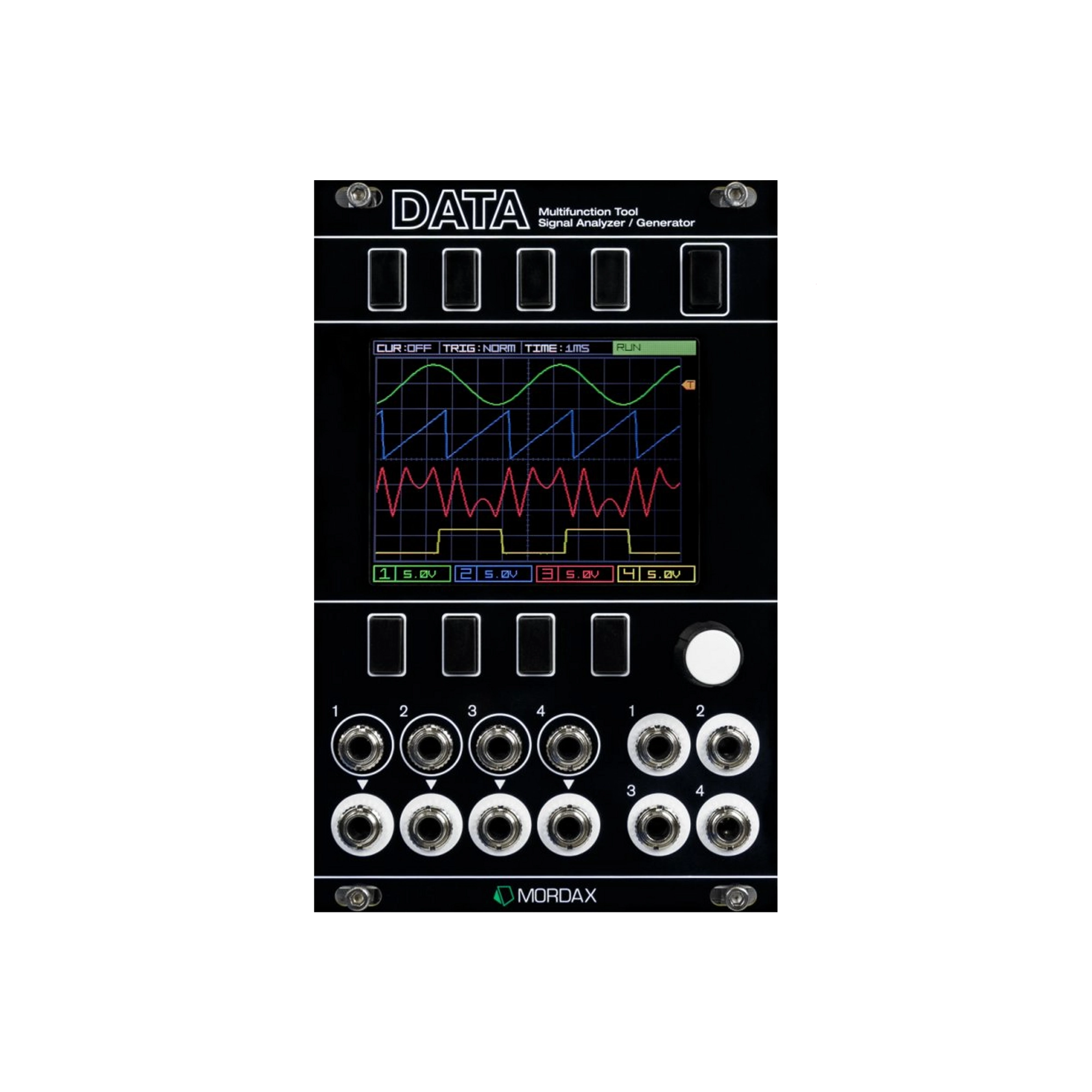

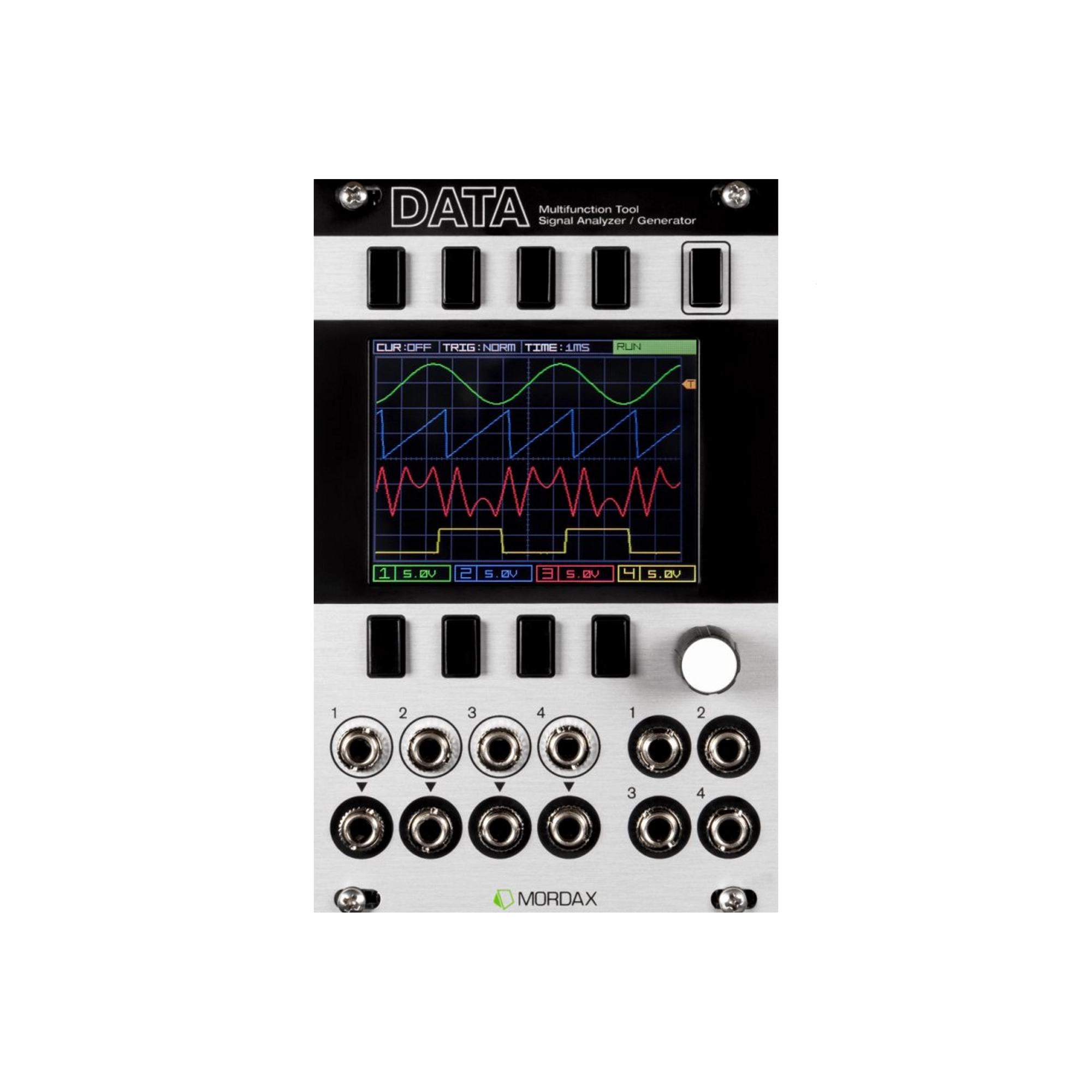

*프론트 패널 색상 옵션 선택 필수 (실버/블랙)
Mordax의 DATA는 오실로스코프, 튜너, 파형 제네레이터, FFT 스펙트럼 표시 및 div/mult 등으로 조절 가능한 클럭 소스까지 포함되어 있는 강력하고 필수적인 유틸리티 모듈입니다.
유로랙 모듈러신스 시스템을 위한 테스트, 측정, 시그널 생성 등 다양한 용도로 사용 가능하며 모든 시스템과 스타일에 적용 가능한 기능을 갖추고 있습니다.
DATA의 스코프를 사용하여 제어 전압과 오디오 신호 간의 상호 작용을 볼 수 있으며, 이를 통해 모듈의 전압 레인지, 제어 형태 및 파라미터 반응을 이해하여 모듈을 마스터할 수 있습니다.
또 듀얼 파형 제네레이터를 사용하여 CV 제어를 위해 정확하게 스케일링된 LFO를 선택하거나, 파형의 주파수 “Note Mode” 를 사용하여 손쉽게 이중음(두 개의 음 조합)을 만들 수 있습니다.
DATA의 클럭 프로그램을 마스터 클럭으로 사용할 수 있습니다. 입력되는 클럭 신호를 div/mult 등으로 조절 할 수 있으며 네 개의 다른 클럭 출력을 게이트 모듈로 직접 보내거나 시퀀서를 제어할 수도 있습니다.
DATA의 가능성은 기본적으로 무한합니다. DATA의 펌웨어를 업데이트하고 계속해서 새로운 프로그램을 개발할 수 있도록 마이크로 SD가 함께 제공됩니다.
다양한 형태의 DATA
DATA는 다음과 같은 7가지 기능으로 제공되며 더 많은 기능이 예정되어 있습니다.
4채널 오실로스코프
- 4개의 독립적인 CV 또는 오디오 채널 모니터링
- 선택 가능한 전압 스케일, 위치, AC/DC 커플링 및 가시성
- 모든 채널에서 트리거, 전체 스케일, 사용자 선택 가능한 트리거 레벨
- 그리드 당 시간 스케일 범위는 50µS에서 5초 (화면 전체의 신호의 600µS에서 1분의 범위)
- X (시간) 및 Y (전압) 측정 커서와 차이 표시, 입력 신호의 간단한 측정 및 윈도우 설정 가능
- 펌웨어 V01.01.00의 새로운 기능: XY 스코프(리사쥬 커브) 및 최소 디스플레이 모드
튜너
- 4개의 들어오는 신호 중 어떤 것이든 정확한 주파수를 측정하고 큰 주파수 표시로 표시
- 튜닝 표시는 가장 가까운 음에서의 거리를 그래픽으로 표시하고 주파수 숫자로 표시
- 튜닝 중에 가장 가까운 음이 자동으로 감지되어 튜닝 중에 변경됨
전압 모니터 및 소스
- 실시간 전압 판독 기능이 있는 4채널 입력 디스플레이, 저주파 신호용 간단한 CV 스코프
- 4채널 출력은 CV 소스(정전압, +10V에서 -5V까지) 또는 수동 게이트 소스로 설정 가능하며, 사용자 정의 게이트 HIGH 및 게이트 LOW 전압과 순간적인 게이트 또는 래치된 게이트 동작 중 하나를 사용할 수 있습니다.
듀얼 파형 발생기
- 두 개의 독립적인 디지털 오실레이터 채널, 주파수, 위상, 진폭 및 오프셋(파형 중심)을 제어할 수 있음
- 현재의 파형: 사인, 정사각파, 톱니파, 삼각파, 각 채널별로 파형 출력 표시
- 주파수 범위: 4kHz 이상에서 0.01Hz까지, 빠르고 정확한 값 입력을 위해 각 자리수마다 선택 가능
- "Note Mode" 주파수 선택은 각각의 오실레이터에 대해 독립적으로 사용 가능
- 주파수(1V/Octave - 8 옥타브 이상!) 및 진폭(디지털 VCA)에 대한 CV 할당 가능한 제어
- 유연한 CV 제어 라우팅; 네 개의 입력 잭 중 어느 것이든 어떤 목적지로든 자유롭게 할당 가능하며, 목적지별 감쇠(퍼센트 값)가 있음
- 펌웨어 V01.01.00에 추가된 기능: 웨이브 폴딩 모드
클럭 div/mult 및 오프셋이 있는 쿼드 클럭 소스
- "External Sync" 또는 "Internal Clock" 모드: 정밀하고 안정적인 마스터 클럭 또는 외부 클럭 소스와 동기화된 클럭 프로세서로 사용할 수 있습니다.
- 각각의 쿼드 클럭 출력은 주 클럭 (내부/외부)의 비율이 될 수 있으며, 32가지 다양한 분할/배수 값이 가능합니다. div/mult 값은 /48 (12마디)부터 x48 (128분 음 삼중음)까지이며, 소수점을 포함한 부분 요소가 있습니다 (예: x1.3 = 점이 찍힌 8분 음).
- 각 클럭 펄스마다 비트 오프셋 이동, +/- 96 단계 (양쪽 방향으로 4분 음 이동 가능)
- "External Sync" 모드에서 입력 잭 1,2는 "Ext Clock Sync" 및 "Reset" 입력으로 작동하고 "Internal Clock" 모드에서 "Start/Stop" 및 "Reset"으로 작동합니다
- 입력 잭 3,4는 사용자 지정 가능한 CV 입력 소스로, 각 출력 채널의 div/mult 값 및 오프셋 중 하나를 제어하도록 할당할 수 있으며, 목적지별로 선택 가능한 감쇠가 있습니다.
- 펌웨어 V01.02.02에서 새로 추가된 내용: 클럭이 2채널에서 4채널 클럭 출력으로 업그레이드되었으며, 새로운 코어 및 더 많은 div/mult 값이 추가되었습니다.
Spectral Analyzer / 스펙트럼 분석기 (single-FFT)
- 4개의 들어오는 신호 중 어느 것이든 현재의 하모닉스 내용을 표시합니다.
- 사용자 선택 가능한 필터 창 (Square/None, Hann, Bartlett, Blackman-Harris)
- 피크 주파수 바이너리 출력은 신호에서 첫 번째 하모닉스(기본 주파수)의 주파수 범위를 표시합니다.
Spectrograph / 스펙트로그래프 (multi-FFT)
- 4개의 들어오는 신호 중 어느 것이든 시간에 따른 하모닉스 내용을 표시합니다.
- X 축을 따라 각 픽셀 열은 스펙트럼 분석기의 표시 프레임 중 하나입니다.
- 사용자 선택 가능한 필터 창 (Square/None, Hann, Bartlett, Blackman-Harris)
- Clear 및 Run/Stop 표시를 위한 컨트롤
https://www.mordax.net/products/data
- Format : Eurorack
- Width : 16HP
- Depth : 35mm
- Max Current : 250mA +12V, 60mA -12V
16hp Clock Generator Clock Modulator Dual/Stereo Function Generator LFO Quad Tuner Utility
