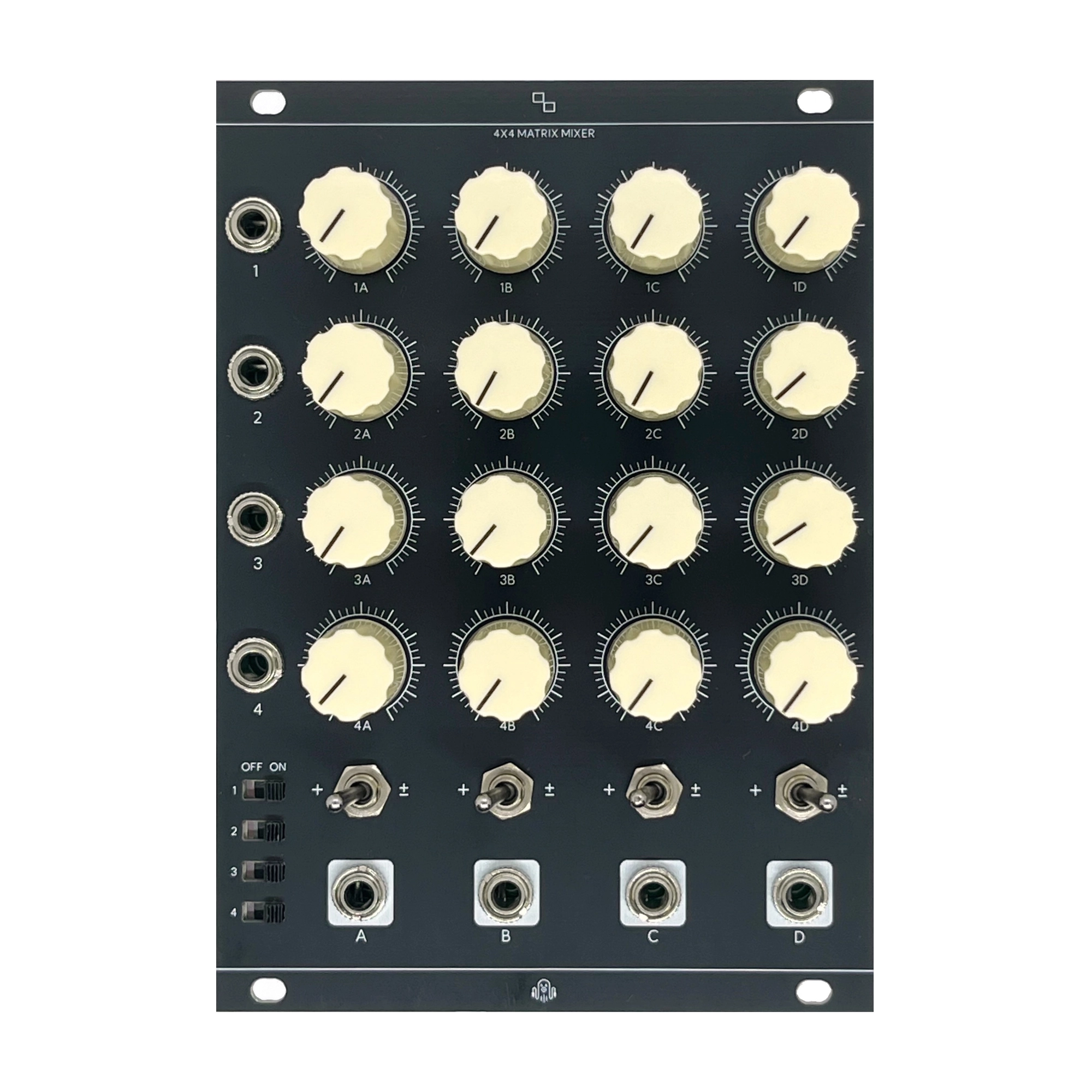

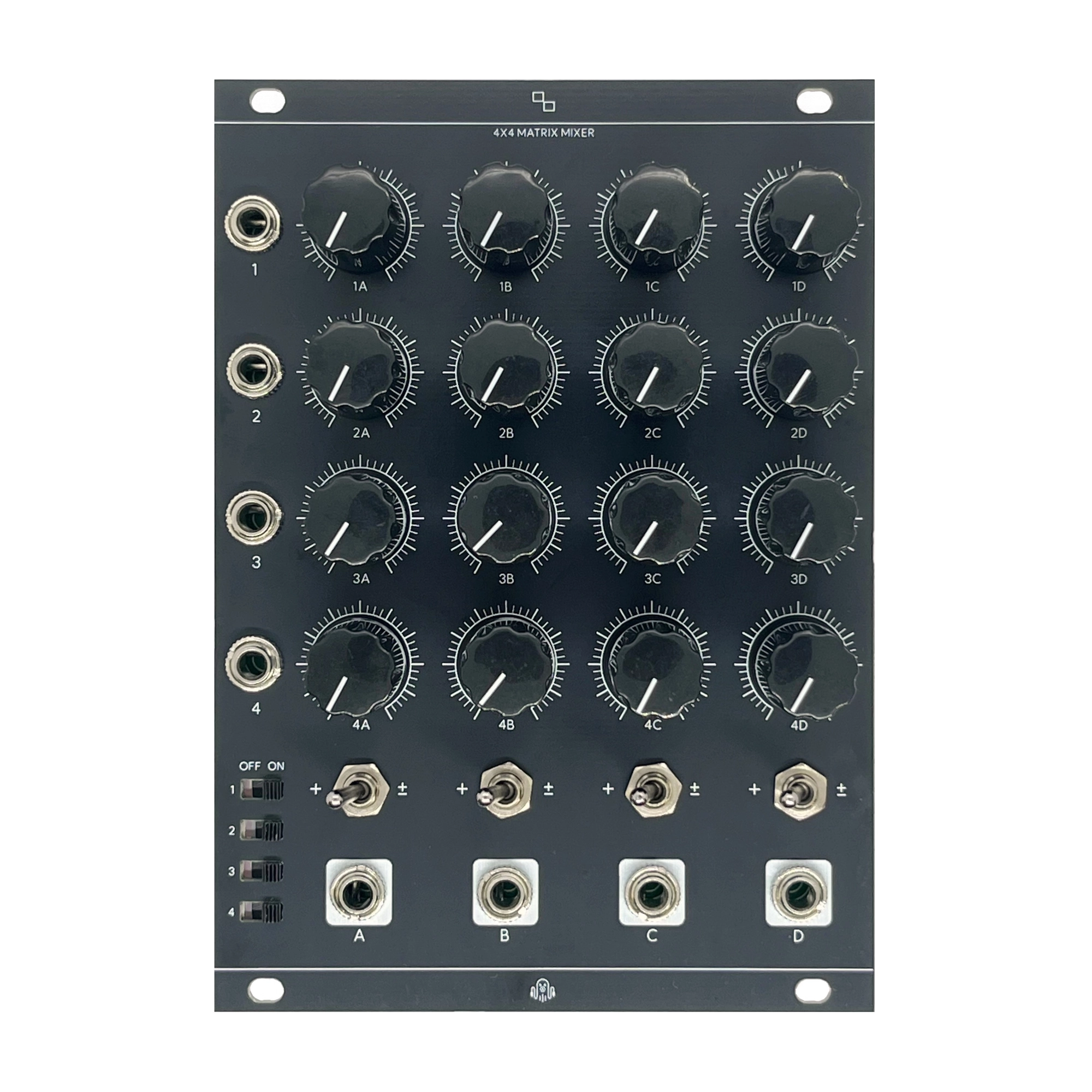

옥토모 4X4 매트릭스 믹서는 4개의 입력과 4개의 출력을 갖춘 정밀한 버퍼드(Buffered) 매트릭스 믹서입니다. 오디오 신호의 복잡한 라우팅부터 CV의 정교한 조합까지, 유로랙 시스템 내에서 신호의 흐름을 자유롭고 직관적으로 설계할 수 있는 핵심 유틸리티입니다. 18HP의 최적화된 레이아웃으로, 밀집된 패칭 환경에서도 노브 간섭 없이 정교하고 직관적인 컨트롤이 가능합니다.
각 입력 채널에는 ON/OFF 스위치를 배치하여 패치를 변경하지 않고도 해당 입력 신호의 라우팅 여부를 직관적으로 제어할 수 있습니다. 퍼포먼스 환경에서는 특정 소스를 빠르게 뮤트하거나 다시 활성화할 수 있어, 복잡한 매트릭스 라우팅 상황에서도 효율적인 컨트롤이 가능합니다.
각 출력단에는 유니폴라(UNIPOLAR) / 바이폴라(BIPOLAR) 전환 스위치를 적용해 활용도를 높였습니다. 유니폴라 모드에서는 노브가 일반적인 믹서처럼 감쇠 기능으로 동작하며, 바이폴라 모드에서는 어테뉴버터(Attenuverter)로 동작합니다. 노브 중앙(0)을 기준으로 오른쪽은 비반전 신호(non-inverted signal), 왼쪽은 반전된 신호(inverted signal)를 감쇠하여 출력합니다.
본 모듈은 SMD Pre-soldered 방식으로 제작되어 모든 정밀 부품이 사전 납땜된 상태로 출고됩니다. DIY 키트 조립 시 사용자는 잭, 포텐시오미터, 스위치 등 쓰루홀 부품만 직접 납땜하여 완성할 수 있습니다.

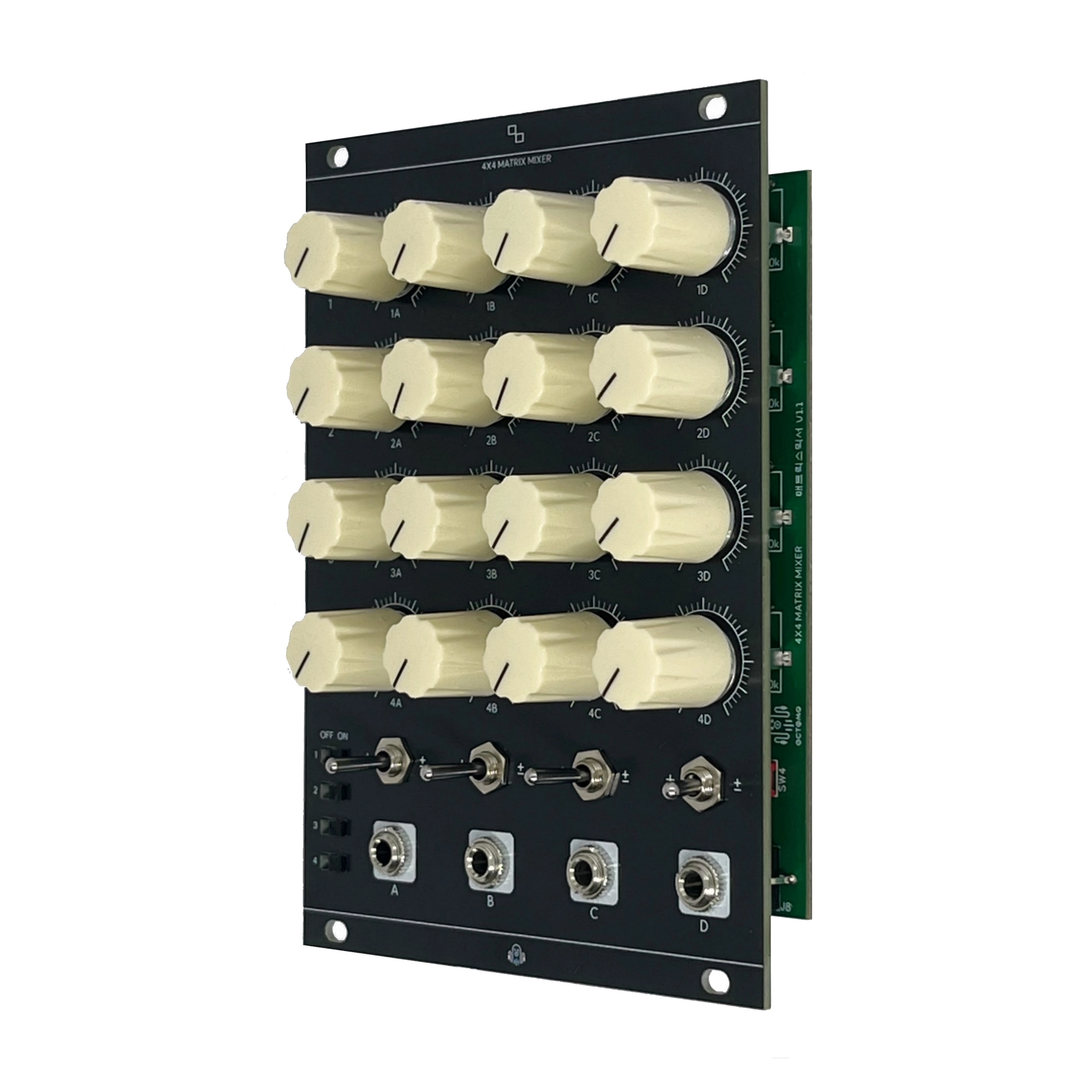

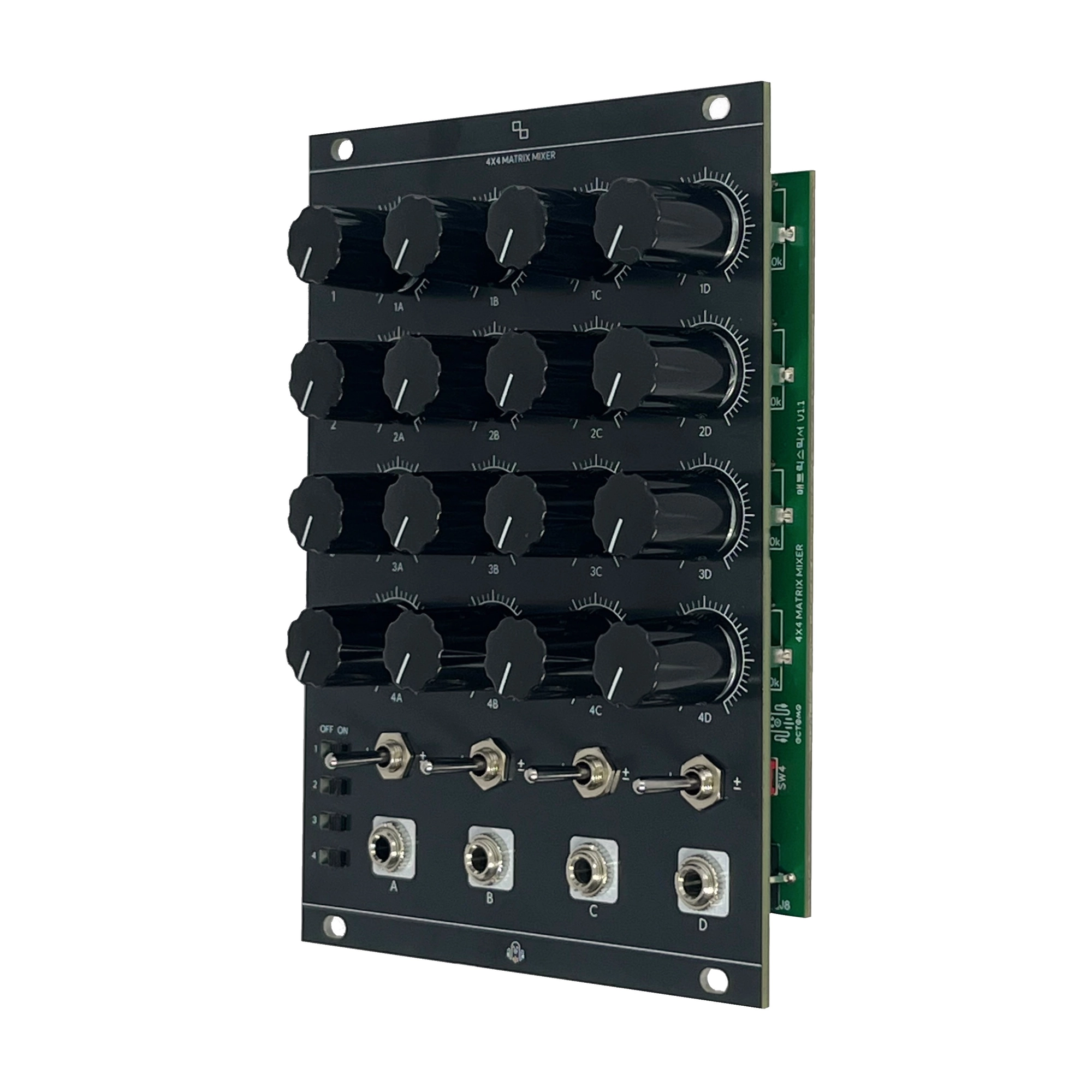

✓ 노브 컬러 옵션 필수: 블랙(Black) / 크림(Cream)
✓조립 옵션 필수 : DIY Kit / ASSEMBLED (완성품)
- 18HP 최적화된 레이아웃으로 간섭 없는 정교한 매트릭스 믹싱
- 오디오 및 CV 신호의 자유로운 라우팅과 믹싱
- 각 입력별 ON/OFF 스위치로 직관적인 신호 제어
- 각 출력별 유니폴라 / 바이폴라(어테뉴버터) 모드 전환
- 역전류 방지를 위한 박스타입 전원 헤더 장착
✓ 본 상품은 모든 부품이 포함된 DIY 키트로 출시된 상품으로 사용자가 직접 조립하여 사용하는 모듈입니다. 아래 [빌드가이드]를 참조해 주세요.
✓ 완성품 모듈도 구매 가능합니다. (ASSEMBLED 옵션선택)
✓ DIY Kit 조립 시 사용자 부주의로 인한 고장이나 미완성에 대해 당사는 책임을 지지 않습니다.
- 형식 : Eurorack (DIY KIT)
- 폭 : 18HP
- 깊이 : 25mm
- 소비전력 : 40mA +12V, 40mA -12V, 0mA +5V
18HP Attenuator Mixer Utility
